ROTAX 125 MAX evo, Junior MAX evo, Mini MAX evo, Micro MAX evo
 Optional, siehe dazu Bild 34.
Impulsdrossel (Pos. 6) mit Innensechskantschlüssel SW 4 mindestens 25 mm tief in
die 420 mm lange Druckleitung (TNr. 201576) (Pos. 7) einsetzen. Auf die
Einbaurichtung achten! Die Funktion ist auch ohne Drossel gegeben, sie dient
lediglich einer Verzögerung des Öffnens des Auspuffschiebers.
 Hinweis: Um das Verschieben der Impulsdrossel (Pos. 6) zu verhindern, wird ein Kabelbinder
klein (Pos. 8) an der Druckleitung direkt danach befestigt. Druckleitung mit
Kabelbinder nicht komplett zuschnüren!

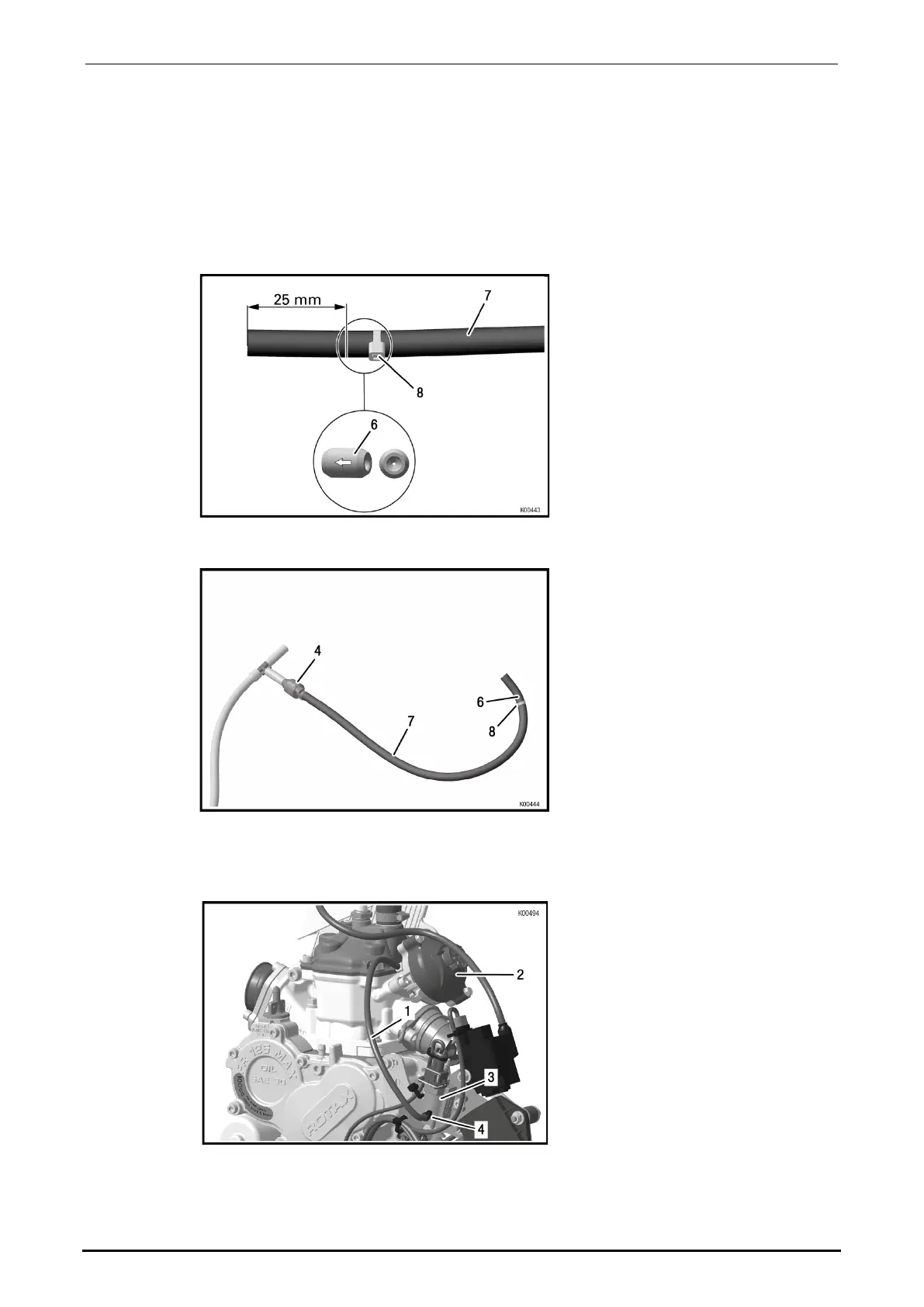

Bild 34
 420 mm Druckleitung (Pos. 7) mit Impulsdüse (Pos. 4) verbinden.
Bild 35
 280 mm Druckleitung (Pos. 1) am Auspuffschieber (Pos. 2) und am Magnetventil
(Pos. 3) befestigen. Zur Sicherung der Druckleitung mittels Kabelbinder klein (Pos.
4)
am
Magnetventil befestigen.
Bild 36
