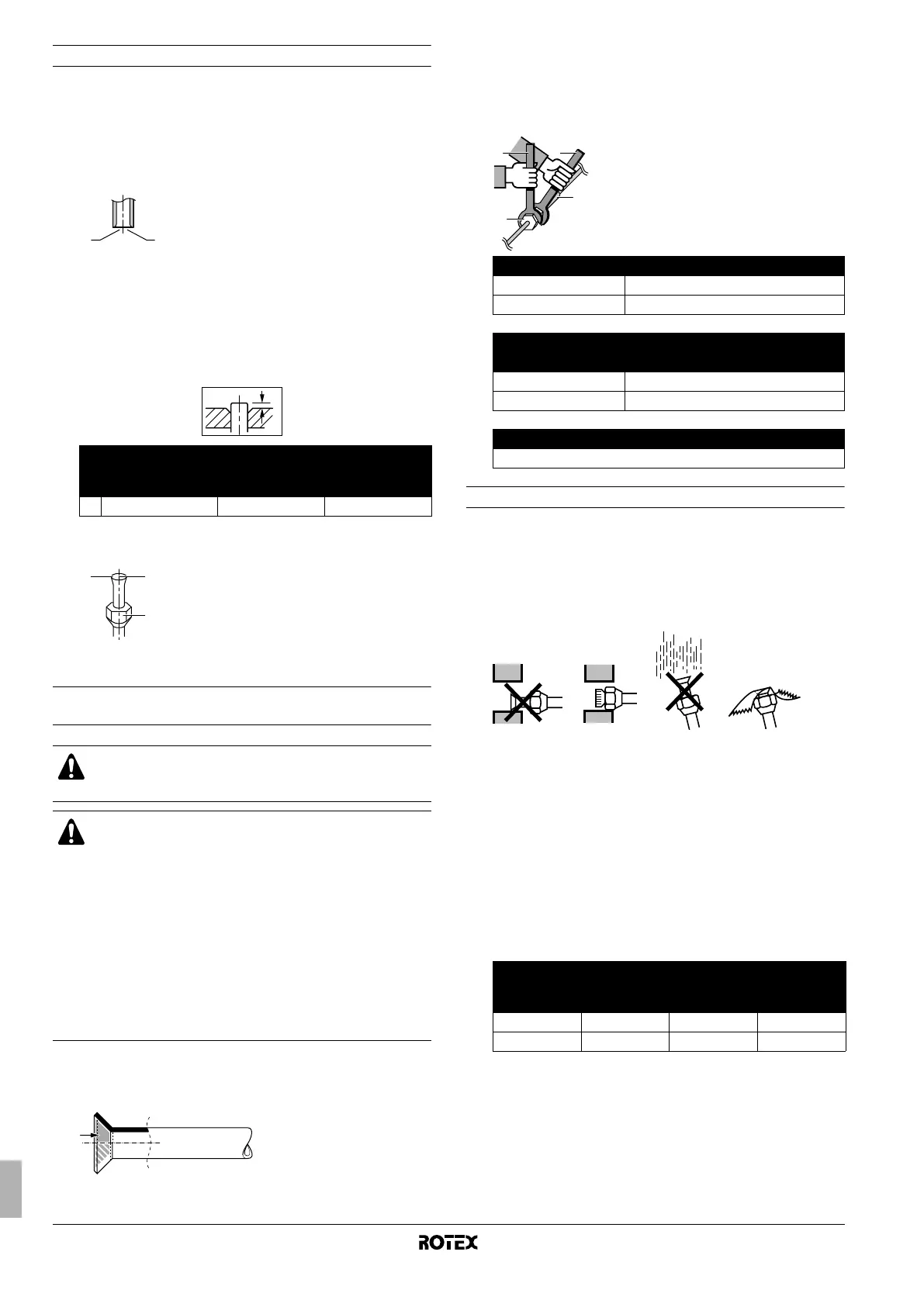

Mandrinarea capătului conductei
Pentru a mandrina fiecare capăt de conductă, urmaţi procedeul de
mai jos:
1 Tăiaţi capătul conductei cu un tăietor de ţevi.
2 Îndepărtaţi bavurile cu suprafaţa tăiată orientată în jos astfel
încât aşchiile să nu pătrundă în conductă.
3 Îndepărtaţi piuliţa olandeză de pe ventilul de închidere şi puneţi
piuliţa olandeză pe conductă.
4 Mandrinaţi conducta. Fixaţi exact în poziţia prezentată mai jos.
5 Verificaţi ca mandrinarea să fie corespunzătoare.
Racordarea tubulaturii agentului frigorific la unitatea
exterioară
1 Când conectaţi piuliţa olandeză, ungeţi suprafaţa interioară a
evazării cu ulei eter sau ulei ester şi strângeţi iniţial 3 sau 4 ture
cu mâna înainte de a strânge ferm.
2 Când slăbiţi o piuliţă olandeză, utilizaţi întotdeauna două chei
fixe în combinaţie.
La racordarea tubulaturii, utilizaţi întotdeauna împreună o cheie
fixă şi o cheie dinamometrică la strângerea piuliţei olandeze
pentru a preveni fisurarea piuliţei şi scăpările.
Instalarea tubulaturii agentului frigorific
Instrucţiuni pentru manipularea conductelor
■ Protejaţi capătul deschis al conductei faţă de praf şi umezeală.
■ Toate curburile conductelor trebuie să fie cât se poate de line.
Pentru curbarea conductelor folosiţi o maşină de îndoit.
Raza de curbură trebuie să fie de 30 - 40 mm sau mai mare.
Selecţia cuprului şi a materialelor de izolaţie termică
Când folosiţi conducte şi armături comerciale din cupru, respectaţi
următoarele:
■ Material de izolaţie: spumă de polietilenă
Coeficient de transfer de căldură: 0,041 la 0,052 W/mK (0,035 la
0,045 kcal/mh°C)
Temperatura suprafeţei conductei de agent frigorific gaz ajunge
la max. 110°C.
Alegeţi materialele de izolaţie termică ce rezistă la această
temperatură.
■ Aveţi grijă să izolaţi atât tubulatura de gaz cât şi cea de lichid şi
să asiguraţi dimensiunile izolaţiei conform celor de mai jos.
1 Tăiaţi exact în unghi drept.
2 Îndepărtaţi bavurile.
Sculă de mandrinat
pentru R410A
(tip manşon)
Sculă convenţională de mandrinat
Tip manşon
(tip Ridgid)
Tip piuliţă fluture
(tip Imperial)
A 0~0,5 mm 1,0~1,5 mm 1,5~2,0 mm
Toată tubulatura de legătură trebuie instalată de un
tehnician autorizat pentru instalaţii de frig, în conformitate
cu reglementările locale şi naţionale relevante.
PRECAUŢIE
■ Nu folosiţi ulei mineral la componentele mufate.
Pătrunderea uleiului mineral în sistem reduce durata
de viaţă a unităţilor.
■ Nu folosiţi niciodată tubulatură care a mai fost folosită
la instalaţii anterioare. Folosiţi numai piesele care
sunt livrate împreună cu unitatea.
■ Pentru a garanta durata sa de viaţă, nu instalaţi
niciodată un uscător suplimentar la această unitate cu
R410A. Materialul de uscare se poate dizolva
deteriorând sistemul.
■ Mandrinarea incompletă poate cauza scăpări de
agent frigorific gaz.
12
A
1 2
3
1 Suprafaţa interioară a îmbinării
mandrinate trebuie să fie fără defecte.
2 Capătul conductei trebuie să fie
mandrinat uniform într-un cerc perfect.
3 Asiguraţi-vă că piuliţă olandeză este
instalată.
Piuliţă olandeză Cuplul de strângere al piuliţei olandeze
Ø6,4 mm (1/4") 15~17 N•m
Ø15,9 mm (5/8") 63~75 N•m
Cuplul de strângere a capacului de protecţie
Capac de protecţie Conducta de gaz
Ø6,4 mm (1/4") 21,6~27,4 N•m
Ø15,9 mm (5/8") 44,1~53,9 N•m
Cuplul de strângere al capacului orificiului pentru întreţinere
10,8~14,7 N•m
Dimensiunea conductei Izolarea conductelor
Diametru
exterior
Grosime
Diametru
interior
Grosime
6,4 mm (1/4") 0,8 mm 8-10 mm ≥10 mm
15,9 mm (5/8") 1,0 mm 16-20 mm ≥13 mm
12
3
4
1 Cheie dinamometrică
2 Cheie fixă
3 Îmbinarea tubulaturii
4 Piuliţă olandeză
