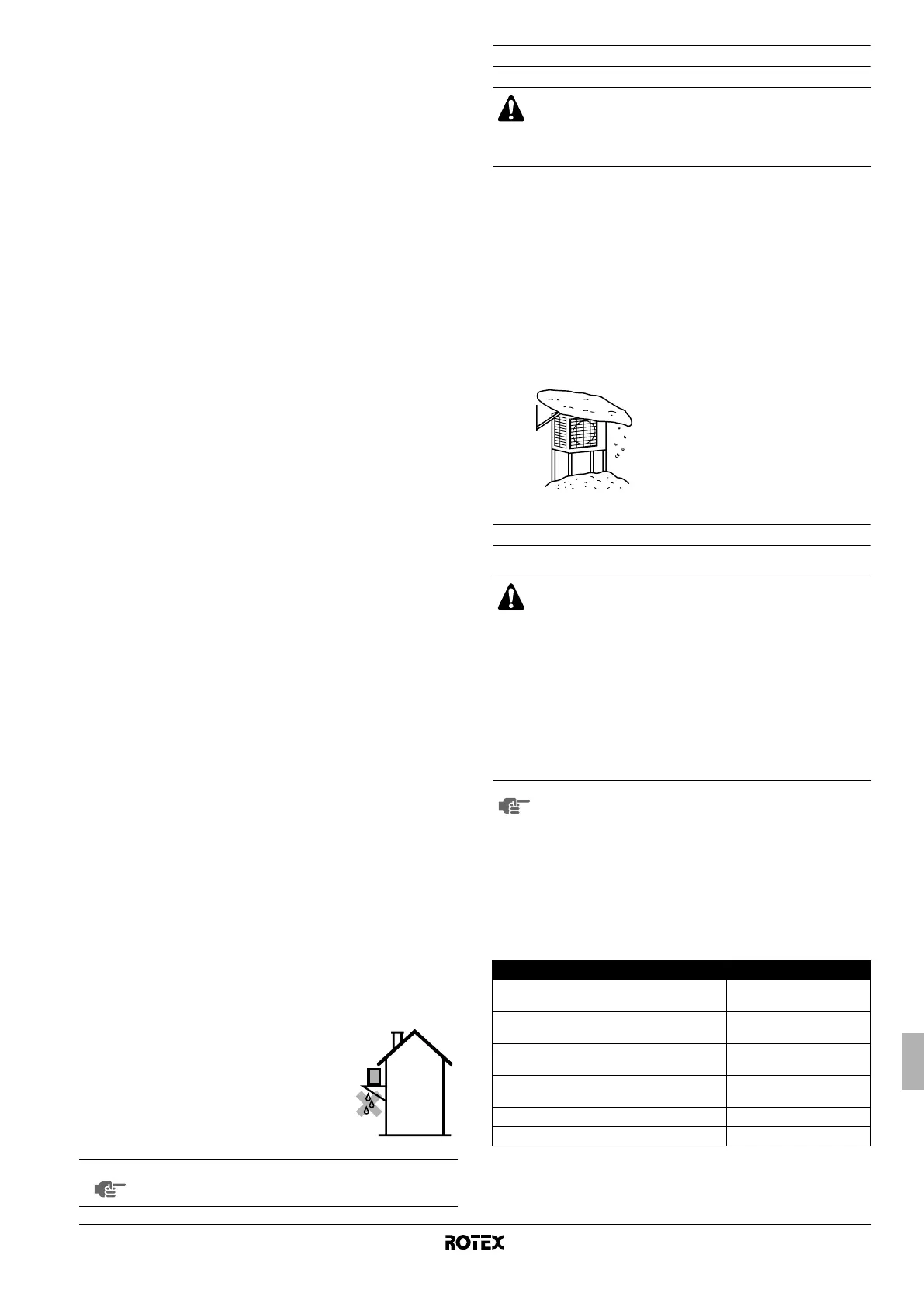

RRHQ+RRLQ006~008BAV3
Unidade de exterior para bomba de calor ar/água
4PW54244-1
Manual de instalação
4
■ Dado que as águas residuais correm para fora da unidade de
exterior, não coloque nada sob ela que não suporte humidade.
1 Escolha um local de instalação que satisfaça as seguintes
condições e com o qual o seu cliente esteja de acordo.
- Locais bem ventilados.
- Locais em que a unidade não incomode os vizinhos.
- Locais seguros, que possam suportar o peso e a vibração da
unidade e onde esta possa ficar nivelada.
- Locais onde não exista qualquer possibilidade de presença
de gás inflamável ou fuga do produto.
-O equipamento não se destina a ser utilizado em ambientes
onde haja gases potencialmente explosivos.
- Locais onde esteja assegurado espaço para prestação de
assistência técnica.
- Locais onde o comprimento necessário das tubagens e da
cablagem das unidades interiores e de exterior esteja dentro
das amplitudes permitidas.
- Locais onde a fuga de água da unidade não possa danificar
o local (por exemplo, caso um tubo de drenagem fique
entupido).
- Locais, tanto quanto possível, protegidos da chuva.
- Não instale a unidade em locais habituais de trabalho.
Em caso de trabalhos de construção (por ex., estaleiros de
obras) onde se produz muito pó, é necessário cobrir a
unidade.
- Não coloque nenhum objecto nem equipamento em cima da
unidade (placa superior).
- Não trepe pela unidade acima; não se sente nem se apoie
nela,
- Certifique-se de que tomou as devidas precauções, em
conformidade com a legislação nacional e regulamentos
locais aplicáveis, em caso de fuga de refrigerante.
2 Ao instalar a unidade num local exposto a ventos fortes, tenha
particular atenção aos pontos seguintes.
Os ventos fortes de 5 m/s ou mais, ao soprarem contra a saída
de ar da unidade de exterior, provocam um curto-circuito (sucção
da descarga de ar), que pode ter as seguintes consequências:
- Deterioração da capacidade de funcionamento.
-Formação frequente de gelo, no funcionamento para
aquecimento.
- Desregulação do funcionamento devido a altas pressões.
- Quando um vento forte sopra continuamente na frente da
unidade, a ventoinha pode começar a rodar demasiado
depressa, até acabar por partir.
Consulte as figuras quanto à instalação desta unidade num
local onde possa ser prevista a direcção do vento.
3 Prepare um canal de drenagem da água à volta da base, para
drenar as águas residuais em torno da unidade.
4 Se a drenagem de água da unidade não for fácil, coloque a
unidade sobre uma estrutura de blocos de cimento, ou outra
semelhante (a altura da estrutura deve ter, no máximo, 150 mm).
5 Se instalar a unidade numa armação, instale uma chapa à prova
de água num espaço de 150 mm da base da unidade, para
evitar a invasão de água proveniente da direcção inferior.
6 Ao instalar a unidade num local com exposição frequente à
neve, tome particular atenção à necessidade de colocar a base
o mais alto possível.
7 Se instalar a unidade na estrutura do
edifício, instale uma placa à prova de água
(fornecimento local) (num espaço de
150 mm sob a unidade) ou um bujão de
drenagem (consulte a tabela de
combinação, em "Opções possíveis" na
página 3) para evitar os pingos das águas
residuais. (Ver a figura.)
Escolha de um local de instalação em climas frios
■ Para evitar exposição ao vento, instale a unidade de exterior
com a face de aspiração virada para a parede.
■ Nunca instale a unidade de exterior num local onde a face de
aspiração possa ficar exposta ao vento directamente.
■ Para evitar exposição ao vento, instale uma chapa deflectora na
face de saída do ar da unidade de exterior.
■ Em locais onde costuma cair bastante neve, é muito importante
escolher um local de instalação onde a neve não afecte o
funcionamento da unidade. Se houver possibilidade de neve
lateral, certifique-se de que a serpentina do permutador de calor
não é afectada pela neve (se necessário, construa uma
cobertura lateral).
Especificações da tubagem de refrigerante
NOTA
As unidades não podem ser instaladas no tecto, nem
empilhadas.
AVISO
Ao utilizar a unidade de exterior num local com baixa
temperatura exterior, certifique-se de cumprir as
instruções que se seguem.
Construa uma cobertura grande.
Construa um pedestal.
Instale a unidade suficientemente longe do
chão, para evitar que fique enterrada na
neve.
AVISO
■ A tubagem e outros componentes sujeitos a pressão
devem cumprir os regulamentos nacionais e
internacionais aplicáveis, bem como ser adequados a
refrigerante. Utilize cobre desoxidado com ácido
fosfórico, sem soldadura, para refrigerantes.
■ A instalação deve ser efectuada por um técnico de
refrigeração qualificado, devendo os materiais
escolhidos e as opções tomadas na instalação
cumprir as normas aplicáveis a nível nacional e
internacional. Na Europa, deve ser seguida a norma
aplicável; concretamente, a EN378.
Indicações para as pessoas encarregadas das
tubagens:
■ Certifique-se de que abre a válvula de fecho, depois
de concluir a instalação e aspiração das tubagens.
(A utilização do sistema com a válvula fechada pode
partir o compressor.)
■ É proibido descarregar o refrigerante para a atmosfera.
Recolha o refrigerante seguindo as leis relativas à
recolha e destruição de fréon.
Especificações da tubagem de refrigerante
Comprimento máximo permitido entre as
unidades interior e exterior
30 m
Comprimento mínimo exigido entre as
unidades interior e exterior
3 m
Desnível máximo permitido entre as unidades
interior e exterior
20 m
Refrigerante adicional necessário para
tubagem com mais de 10 m de comprimento
20 g/m
Tubagem de gás - diâmetro exterior 15,9 mm (5/8")
Tubagem de líquido - diâmetro exterior 6,4 mm (1/4")
