RRHQ+RRLQ006~008BAV3
Außeneinheit für Luft-Wasser-Wärmepumpe
4PW54244-1
Installationsanleitung
5

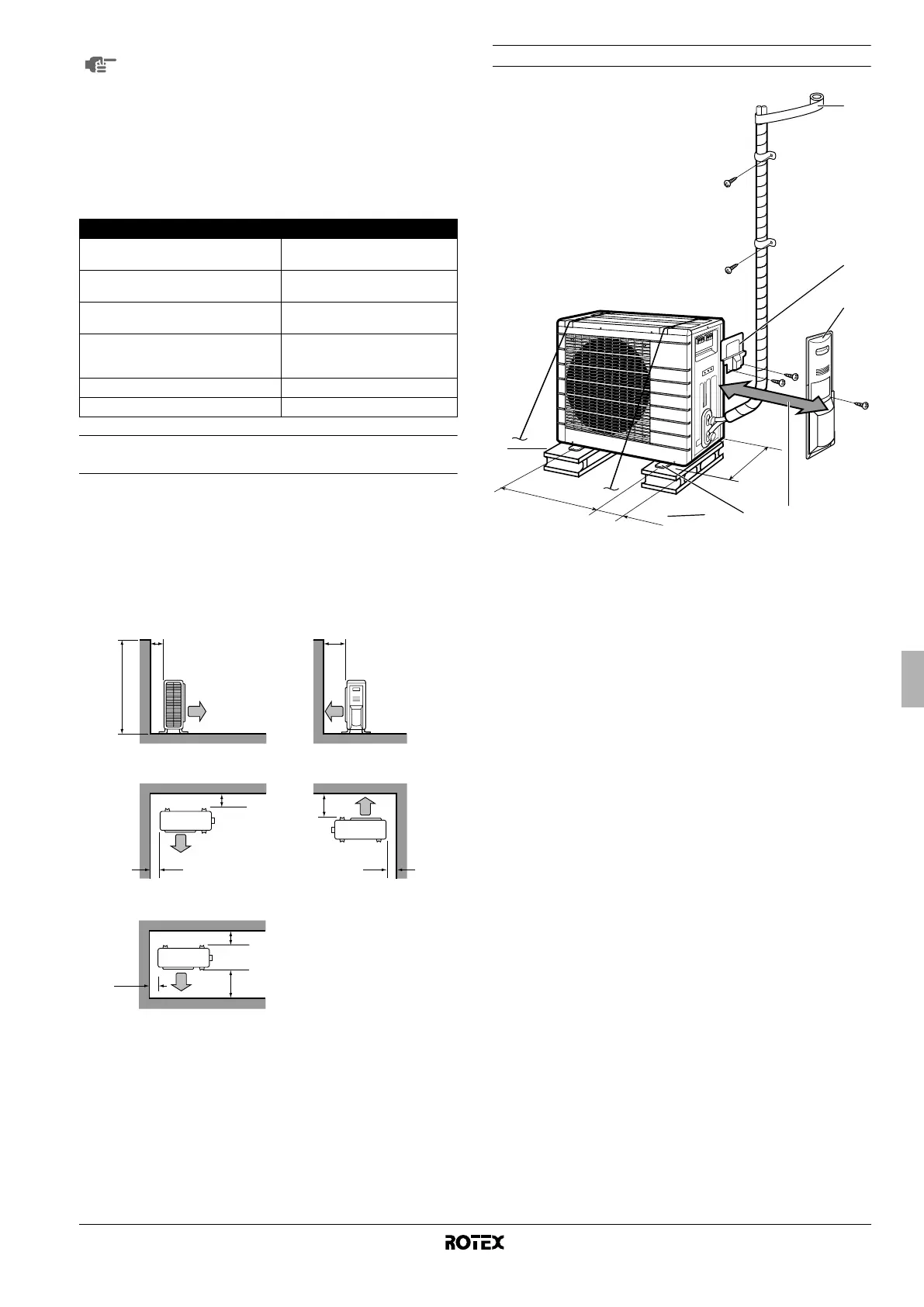

Installation in der Nähe einer Wand oder einem
Hindernis
Wo eine Wand oder ein anderes Hindernis sich im Weg des Luft-
einlasses oder Luftstromauslasses der Außeneinheit befindet,
muss der nachfolgende Installationsleitfaden befolgt werden.
Bei einer der nachfolgenden Installationsschablonen, sollte die
Wandhöhe auf der Auslassseite 1200 mm oder weniger
betragen.
Wand, die gegenüber einer Seite ist (Einheit: mm)
Wände, die gegenüber zwei Seiten liegen (Einheit: mm)
Wände, die gegenüber drei Seiten liegen (Einheit: mm)
Installationszeichnung der Außeneinheit
Hinweise zur Installation von Rohrleitungen:
Öffnen Sie auf jeden Fall das Absperrventil, nachdem
Sie die Rohrleitungen installiert und entlüftet haben.
(Ist das Absperrventil geschlossen, kann der
Verdichter irreparabel beschädigt werden.)
Es ist verboten, Kältemittelgas in die Atmosphäre
bzw. Umgebungsluft abzugeben. Fangen Sie das
Kältemittelgas gemäß dem Gesetz zur Sammlung
und Zerstörung von Freon auf.
Kältemittelrohr-Spezifikationen
Maximal zulässige Leitungslänge
zwischen Außen- und Inneneinheiten
30 m
Erforderliche Mindestleitungslänge
zwischen Außen- und Inneneinheiten
3 m
Maximal zulässige Höhendifferenz
zwischen Außen- und Inneneinheiten
20 m
Zusätzliches Kältemittel, das für ein
Kältemittelrohr mit mehr als 10 m Länge
erforderlich ist
20 g/m
Gasleitung - Außendurchmesser 15,9 mm (5/8")
Flüssigkeitsleitung - Außendurchmesser 6,4 mm (1/4")
>100 >350
1200
>50
>50
>350
>100
>100
>350
>50
1 Umwickeln Sie die Isolierleitung mit Abschlussband von unten
nach oben.
2 Wartungsabdeckung
3 Abdeckung des Absperrventils
4 250 mm von der Wand entfernt. Lassen Sie einen Bereich für die
Rohrleitung und die elektrische Wartung.
5 Wenn die Gefahr besteht, dass die Einheit herunterfällt oder kippt,
befestigen Sie sie mit Ankerschrauben, mit Draht oder anderen
Hilfsmitteln.
6 Abstand von der Außenseite der Abdeckung des Absperrventils
7 Wenn der Standort nicht über eine gute Kondensatableitung
verfügt, stellen Sie die Einheit auf einen Sockel. Stellen Sie die
Sockelhöhe ein, bis die Einheit horizontal ist. Missachtung kann
zu Wasserleck oder Wasseransammlung führen.
330 m
m
580 mm
120 mm
4
1
3
2
7
56
