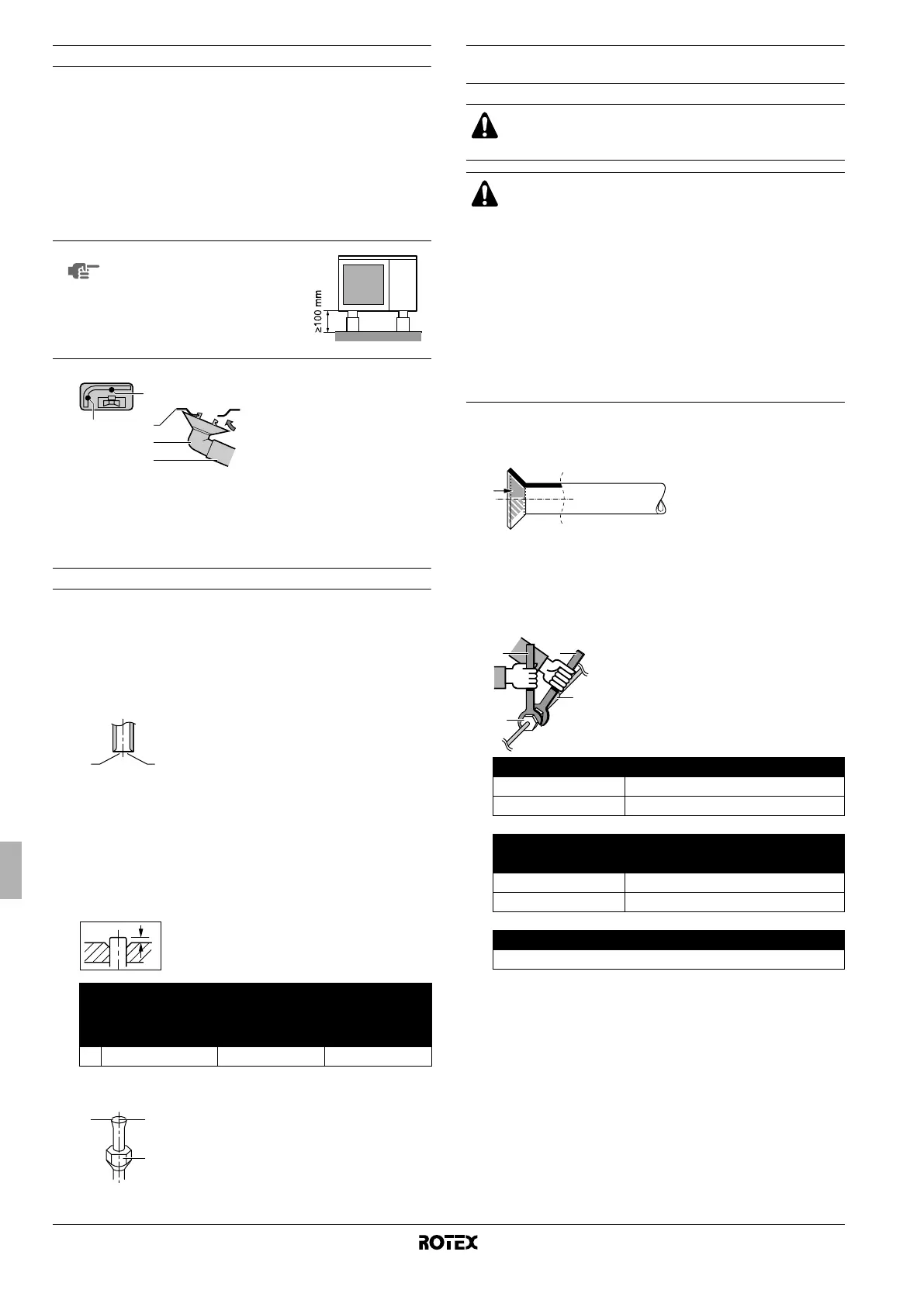

Travail de purge
Consulter le tableau de combinaison dans "Options possibles" à la
page 3 pour savoir si le travail de purge est autorisé. Si le travail de
purge est autorisé pour l’unité et que le site d’installation requiert le
travail de purge, suivre les directives ci-dessous.
■ Des kits de vidange sont disponibles en option.
■ Si le travail de purge de l’unité extérieure pose des problèmes
(par exemple, si l’eau de vidange peut éclabousser des gens),
prévoir un tuyau de vidange avec une prise de purge (option).
■ S’assurer que la vidange fonctionne correctement.
Evasement de l'extrémité du tuyau
Pour évaser chaque extrémité de tuyau, suivre la procédure
ci-dessous:
1 Couper l'extrémité du tuyau à l'aide d'un coupe-tuyau.
2 Eliminer les bavures avec la surface de coupe orientée vers le
bas de sorte que les copeaux n'entrent pas dans le tuyau.
3 Retirer l'écrou évasé de la vanne d'arrêt et placer l'écrou évasé
sur le tuyau.
4 Evaser le tuyau. Régler exactement à la position illustrée
ci-dessous.
5 Vérifier que l'évasement est bien fait.
Raccordement du tuyau de réfrigérant à l'unité
extérieure
1 Au moment de placer le boulon du raccord, enduire sa surface
interne d'huile volatile (éther ou ester), puis donner 3 ou 4 tours
à la main avant de le serrer fermement.
2 Lors du desserrage d'un écrou évasé, utiliser toujours deux clés
ensemble.
Lors du raccordement du tuyau, utiliser toujours une clé à vis et
une clé dynamométrique ensemble pour serrer l'écrou afin
d'éviter qu'il se fissure et présente une fuite.
REMARQUE
Si les trous de purge de l’unité
extérieure sont couverts par un
socle de montage ou par la
surface du sol, relever l’unité de
manière à assurer un espace
libre de plus de 100 mm sous
l’unité extérieure.
1 Orifices d'eau de vidange
2 Bâti inférieur
3 Raccord de purge (option)
4 Flexible (non fourni, diamètre intérieur 16 mm)
1 Couper exactement à angles droits.
2 Eliminer les bavures.
Outil d'évasement
pour R410A (type à
embrayage)
Outil d'évasement conventionnel
Type d'embrayage
(type Ridgid)
Type d'écrou à
ailette
(type Imperial)
A 0~0,5 mm 1,0~1,5 mm 1,5~2,0 mm
21
3
4
1
12
A
1 2
3
1 La surface intérieure de l'évasement
doit être exempte de défauts.
2 L'extrémité du tuyau doit être évasée
uniformément selon un cercle parfait.
3 S'assurer que l'écrou évasé est monté.
Toutes les canalisations sur site doivent être installées par
un technicien agréé et doivent être conformes aux
réglementations locales et nationales et vigueur.
ATTENTION
■ Ne pas utiliser d'huile minérale sur la pièce évasée.
La pénétration d'huile minérale dans le système
risque de réduire la durée de vie des unités.
■ Ne jamais utiliser de tuyauterie qui a été utilisée pour
des installations antérieures. Utiliser uniquement des
pièces qui sont fournies avec l'unité.
■ Ne jamais installer un dessiccateur sur cette unité
R410A pour garantir sa durée de vie. Le matériel
dessiccateur peut dissoudre et endommager le
système.
■ Un évasement incomplet peut provoquer une fuite de
réfrigérant.
Ecrou évasé Couple de serrage de l'écrou évasé
Ø6,4 mm (1/4") 15~17 N•m
Ø15,9 mm (5/8") 63~75 N•m
Couple de serrage de chapeau de valve
Chapeau de valve Tuyauterie de gaz
Ø6,4 mm (1/4") 21,6~27,4 N•m
Ø15,9 mm (5/8") 44,1~53,9 N•m
Couple de serrage de coiffe de regard de service
10,8~14,7 N•m
12
3
4
1 Clé dynamométrique
2 Clé à vis
3 Raccord de tuyaux
4 Ecrou évasé
