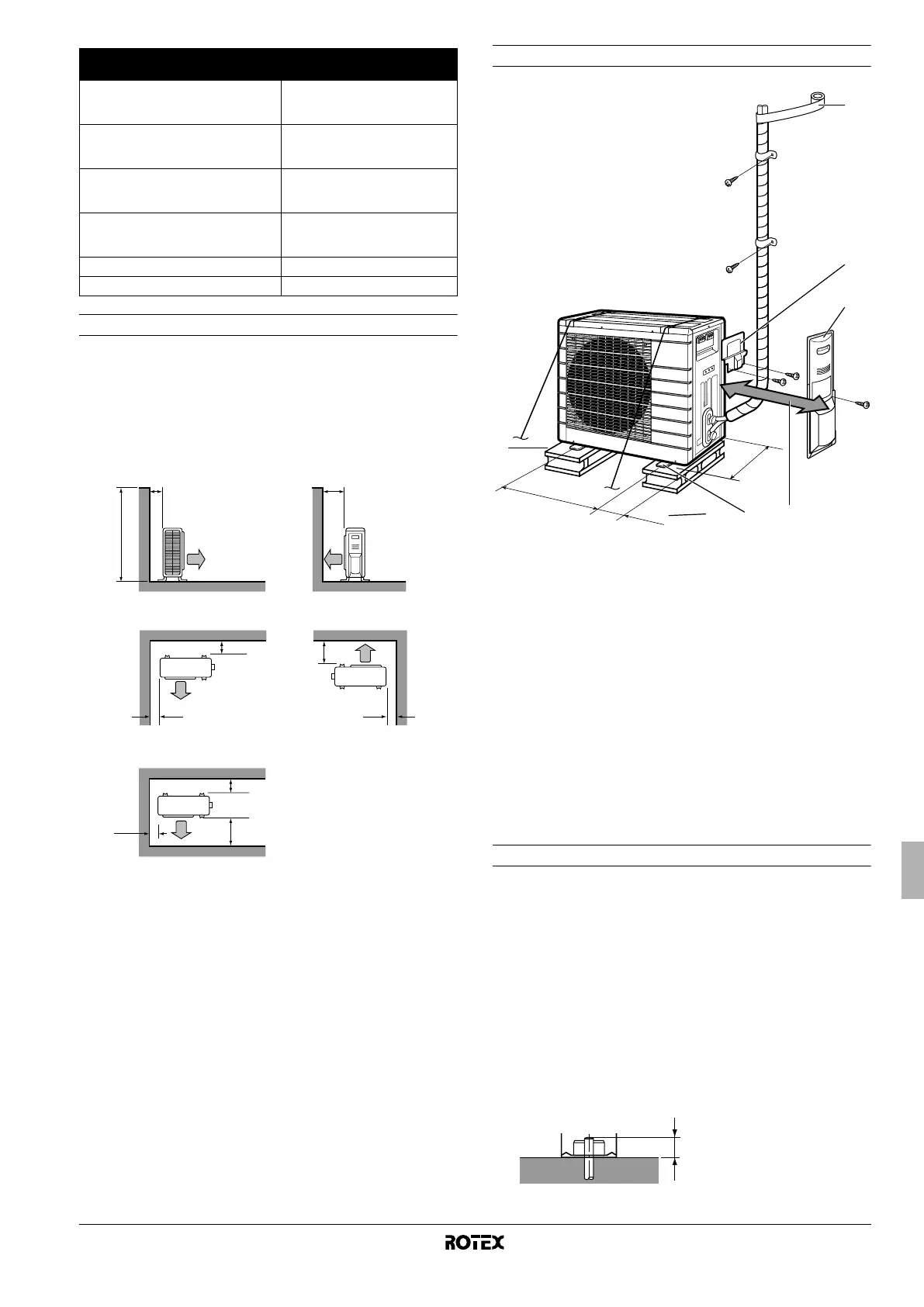

Pose près d'un mur ou d'un obstacle
■ A l'endroit où un mur ou un autre obstacle est dans le chemin de
la prise d'air ou la sortie d'air de l'unité extérieure, suivre les
directives d'installation ci-dessous.
■ Pour tout mode d'installation ci-dessous, la hauteur des murs
côté échappement doit être de 1200 mm ou moins.
Mur d'un seul côté (unité: mm)
Murs des deux côtés (unité: mm)
Murs des trois côtés (unité: mm)
Schéma d'installation de l'unité extérieure
PROCÉDURE D'INSTALLATION
Montage de l'unité extérieure
Lors du montage de l'unité extérieure, se reporter à "Instructions
d'installation" à la page 3 pour sélectionner un emplacement
adéquat.
1 Vérifier la robustesse et le niveau du sol où l'unité doit être
installée pour qu'elle ne provoque ni bruit ni vibration de
fonctionnement après l'installation.
2 Préparer 4 jeux de boulons de fondation M8 ou M10, écrous et
rondelles (non fournis).
3 Fixer l'unité fermement au moyen des boulons de fondation
conformément au schéma de fondation.
Il vaut mieux visser les boulons de fondation jusqu'à ce que leur
longueur reste à 20 mm de la surface de la fondation.
Spécifications des tuyaux
de réfrigérant
Longueur maximale autorisée des
tuyaux entre les unités extérieures et
intérieures
30 m
Longueur minimale requise des tuyaux
entre les unités extérieures et
intérieures
3 m
Différence de hauteur maximale
autorisée entre les unités extérieures et
intérieures
20 m
Réfrigérant supplémentaire requis pour
les tuyaux de réfrigérant dépassant
10 m de longueur
20 g/m
Tuyau de gaz – diamètre extérieur 15,9 mm (5/8")
Tuyau de liquide – diamètre extérieur 6,4 mm (1/4")
>100 >350
≤1200
>50
>50
>350
>100
>100
>350
>50
1 Entourer le tuyau d'isolation de bas en haut avec du ruban
d'enrobage.
2 Couvercle de service
3 Couvercle de la vanne d'arrêt
4 250 mm du mur. Laisser de l'espace pour l'entretien des tuyaux et
de l'électricité.
5 S'il y a un risque que l'unité tombe ou se retourne, fixer l'unité
avec les boulons de fondation ou à l'aide de fil ou d'autres
moyens.
6 Distance du côté extérieur du couvercle de la vanne d'arrêt
7 Si l'emplacement n'assure pas un bon drainage, placer l'unité sur
des blocs. Ajuster la hauteur du pied jusqu'à ce que l'unité soit à
niveau. Le non-respect de cette consigne peut entraîner une fuite
d'eau ou une accumulation.
330 m
m
580 mm
120 mm
4
1
3
2
7
56
20
