Manuale d'installazione
5
RRHQ+RRLQ006~008BAV3
Unità esterna per pompe di calore aria-acqua
4PW54244-1

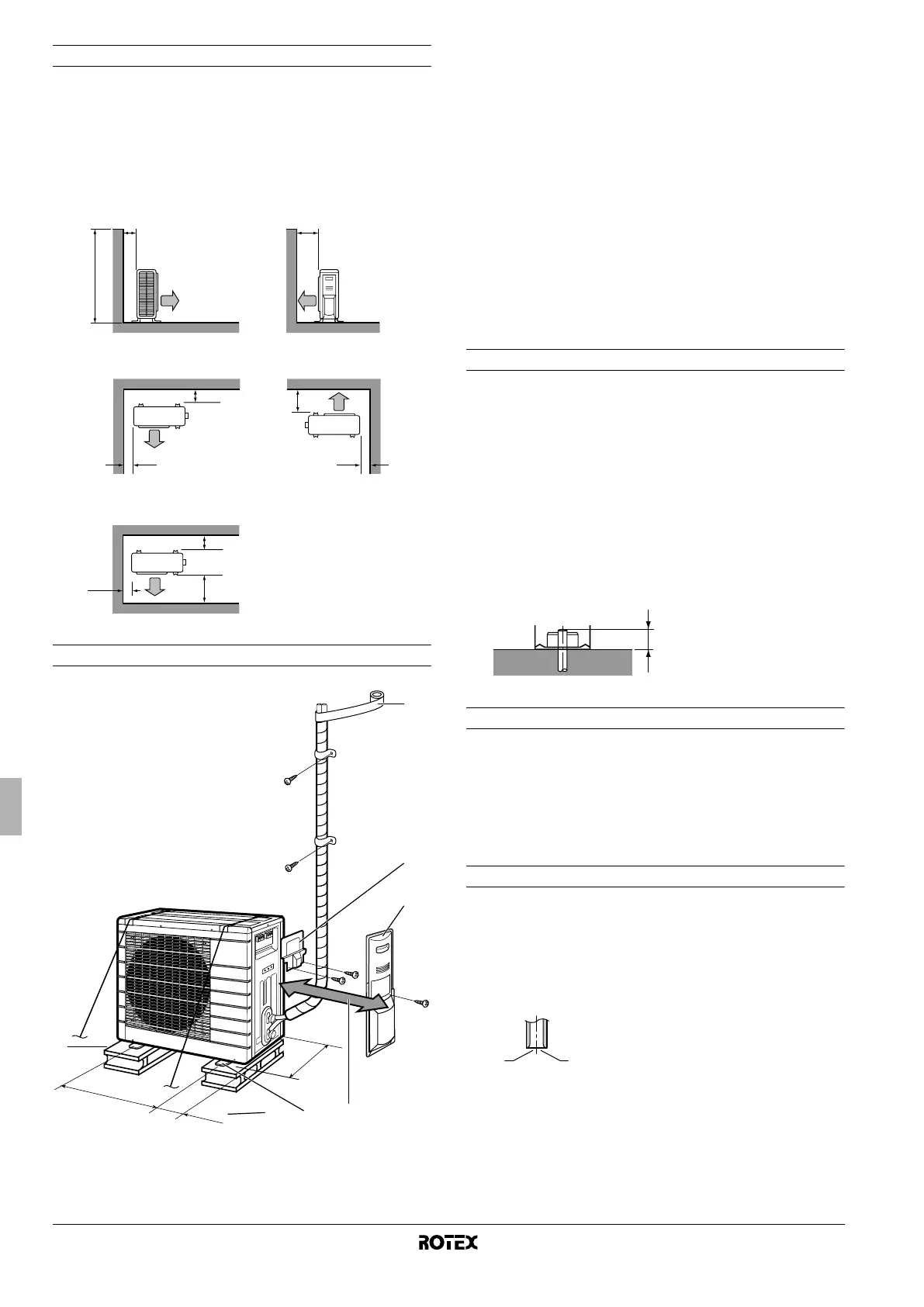

Installazione vicino a una parete o a un ostacolo
■ Se in corrispondenza del punto di ingresso o di scarico dell'aria
dell'unità esterna si trovano una parete o un altro ostacolo,
seguire le istruzioni per l'installazione qui di seguito riportate.
■ Per qualsiasi schema di installazione sotto riportato, l'altezza
della parete sul lato di scarico deve essere di 1200 mm o
inferiore.
Parete solo da un lato (unità: mm)
Pareti su due lati (unità: mm)
Pareti su tre lati (unità: mm)
Disegno dell'installazione dell'unità esterna
PROCEDURA DI INSTALLAZIONE
Montaggio dell'unità esterna
Per l'installazione dell'unità esterna, fare riferimento a "Linee guida
per l'installazione" a pagina 3 per scegliere una posizione adeguata.
1 Controllare solidità e altezza dal suolo dell'installazione in modo
che l'unità non produca vibrazioni o rumore quando viene
azionata dopo l'installazione.
2 Preparare 4 serie di bulloni per base di appoggio M8 e M10,
dadi e rondelle (non in dotazione).
3 Fissare saldamente l'unità utilizzando i bulloni per base di
appoggio secondo la relativa figura.
Si consiglia di avvitare i bulloni per base di appoggio fino a che
la loro altezza dalla superficie della base di appoggio sia di
20 mm.
Operazione di drenaggio
Nella tabella delle combinazioni, verificare nella sezione "Opzioni
possibili" a pagina 3 se è consentita l'operazione di drenaggio. Se
l'operazione di drenaggio sull'unità è consentita e se il luogo
d'installazione richiede tale operazione, seguire le linee guida
riportate di seguito.
■ Sono disponibili kit di drenaggio opzionali.
Svasatura dell'estremità dei tubi
Seguire la seguente procedura per svasare l'estremità di ciascun
tubo:
1 Tagliare l'estremità dei tubi con un tagliatubi.
2 Rimuovere le sbavature tenendo la superficie di taglio rivolta
verso il basso in modo che nel tubo non entrino residui.
3 Rimuovere il dado svasato dalla valvola di arresto e posizionare
il dado svasato sul tubo.
>100 >350
≤1200
>50
>50
>350
>100
>100
>350
>50
330 m
m
580 mm
120 mm
4
1
3
2
7
56
1 Avvolgere il tubo di isolamento con il nastro adesivo dal basso
verso l'alto.
2 Coperchio di servizio
3 Coperchio valvola di arresto
4 250 mm dalla parete. Lasciare spazio per le operazioni di
manutenzione elettrica e delle tubature.
5 In caso di pericolo di caduta o rovesciamento dell'unità, fissarla
con i bulloni per la base di appoggio, con cavi o altri mezzi.
6 Distanza dal lato esterno del coperchio della valvola di arresto
7 Se la posizione non consente un buon drenaggio, collocare l'unità
su dei basamenti. Regolare l'altezza dei piedini per livellare la
posizione dell'unità. In caso contrario potrebbero verificarsi
perdite o accumuli d'acqua.
1 Tagliare i tubi esattamente ad angolo retto.
2 Rimuovere le sbavature.
20
12
