RRHQ+RRLQ006~008BAV3
Unidade de exterior para bomba de calor ar/água
4PW54244-1
Manual de instalação
10

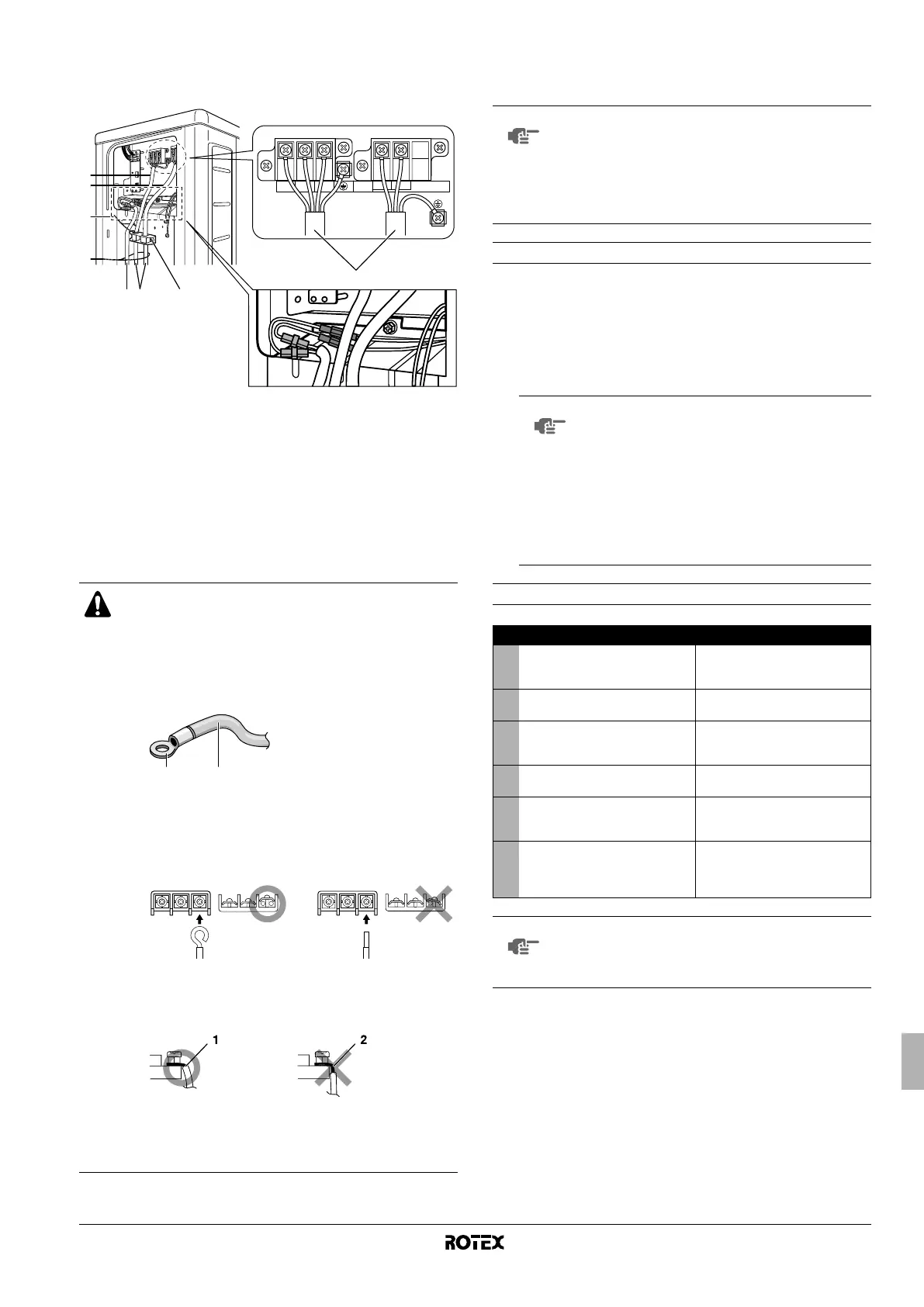

Notas gerais
Cumpra as notas que se seguem, ao fazer a ligação da cablagem à
placa de terminais da fonte de alimentação.
■ Utilize cabos do tipo especificado e ligue-os bem (A).
■ Prenda bem as braçadeiras, para que as terminações dos
cabos não fiquem sujeitas a tensões externas (B).
■ Encaminhe os cabos de forma a que a tampa de serviço e a
tampa da válvula de paragem fiquem bem encaixadas (C).
TESTE DE FUNCIONAMENTO E VERIFICAÇÕES
FINAIS
Testes gerais e teste de funcionamento
1 Meça a tensão do lado primário do disjuntor, para confirmar que
é de 230 V.
2 Efectue o teste de funcionamento segundo as instruções dos
manuais de instalação e utilização da unidade interior, para se
assegurar de que todas as funcionalidades e componentes
estão a trabalhar correctamente.
Pontos a verificar
1 Interligação
2 Cabo de alimentação
3 Cabo de alimentação do aquecedor da base da unidade
4 Braçadeira para cabos
AVISO
1. Caso seja inevitável utilizar cabos entrançados, por
algum motivo, certifique-se de utilizar nas pontas
terminais com engaste redondo.
Aplique ao cabo os terminais com engaste redondo,
abrangendo toda a parte descarnada. Depois, crave-
os com a ferramenta adequada.
2. Quando ligar à placa de bornes cabos com apenas
um condutor, certifique-se de que este é enrolado.
Se as ligações forem inadequadas, podem gerar calor
ou provocar um incêndio.
Descarne o cabo para a placa de bornes:
LN
123
C
A1
2
4
4
3
B
21
1 Cabo entrançado
2 Ter minal de engaste redondo
1 Descarne o cabo até este ponto
2 Se descarnar um comprimento excessivo, podem
dar-se choques eléctricos ou fugas de corrente.
NOTA
É de notar que durante o primeiro período de trabalho
da unidade a potência de entrada necessária pode ser
superior à indicada na placa de especificações da
unidade. Este fenómeno verifica-se porque o
compressor necessita de um período de 50 horas de
trabalho para alcançar um funcionamento regular,
estabilizando só então o consumo de energia.
NOTA
■ A unidade em modo de espera necessita de
uma pequena quantidade de energia. Se
depois da instalação o sistema ficar algum
tempo sem ser usado, desligue o disjuntor,
para evitar consumos desnecessários de
energia.
■ Se o disjuntor disparar, para cortar a alimen-
tação à unidade de exterior, o sistema irá
repor o modo original de funcionamento,
quando se restabelecer a alimentação.
Verificação Sintoma
■
A unidade de exterior está
instalada correctamente, numa
base sólida.
Quedas, vibrações, ruído.
■
Não há fugas de gás refrigerante. Funcionamento incompleto de
refrigeração ou aquecimento.
■
As tubagens de líquido e de gás
refrigerante possuem isolamento
térmico.
Fugas de água.
■
O sistema está devidamente
ligado à terra.
Fugas eléctricas.
■
As ligações eléctricas foram
efectuadas com os cabos
especificados.
Inoperacionalidade ou incêndio.
■
A entrada de ar da unidade de
exterior está desobstruída. As
válvulas de paragem estão
abertas.
Funcionamento incompleto de
refrigeração ou aquecimento.
NOTA
Faça com que o cliente, enquanto consulta o manual
que acompanha a unidade interior, efectivamente a
utilize. Ensine o cliente a utilizar correctamente a
unidade.
1D_IM_4PW54244-1.book Page 10 Friday, October 30, 2009 8:20 AM
