Manual de instalação
9
RRHQ+RRLQ006~008BAV3
Unidade de exterior para bomba de calor ar/água
4PW54244-1
Este equipamento está conforme à norma EN/IEC 61000-3-12
(1)

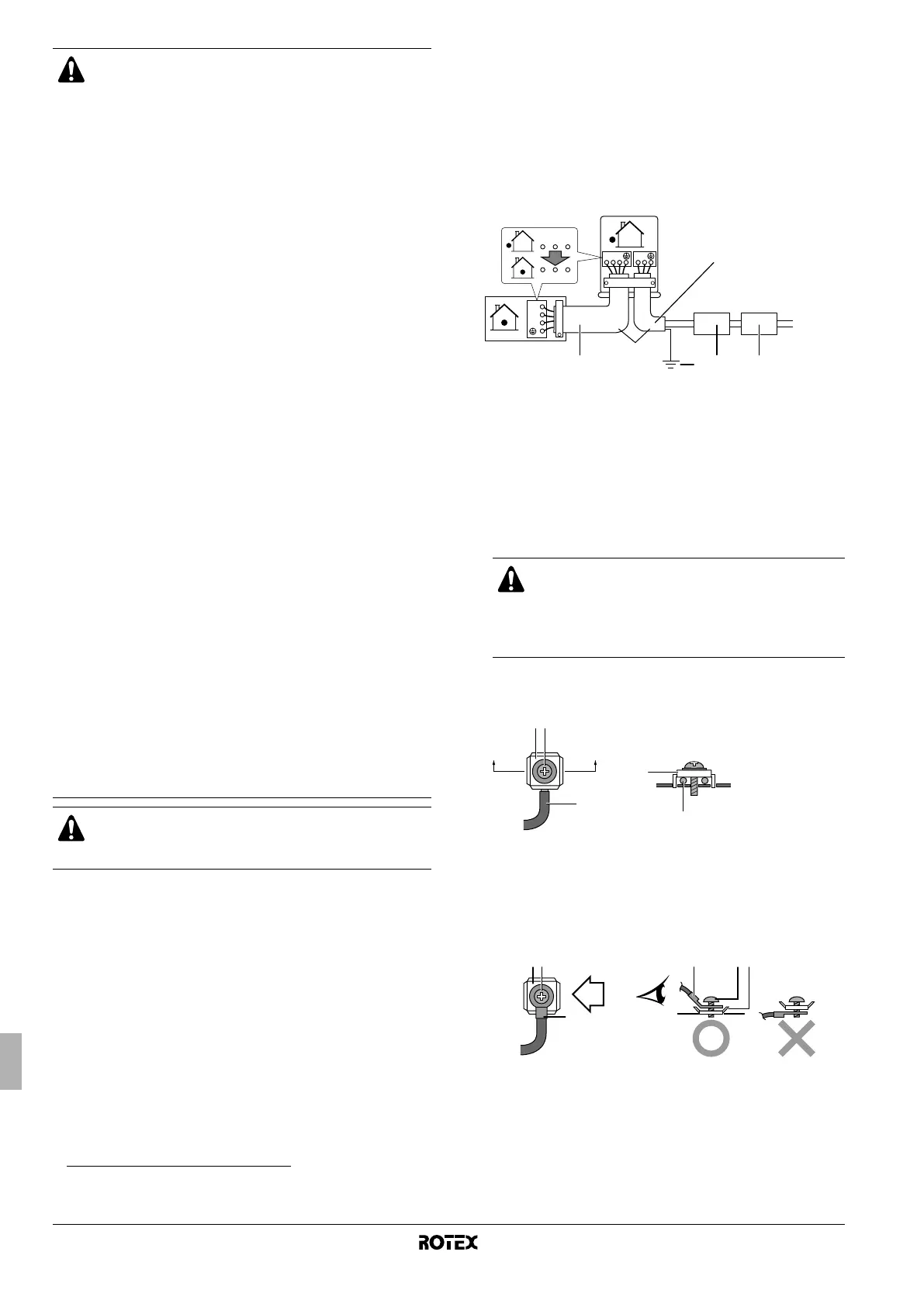

Procedimento
1 Descarne o isolamento do fio (20 mm).
2 Ligue os cabos de ligação entre as unidades interior e de
exterior, fazendo corresponder os números dos terminais
(consulte o esquema eléctrico que se segue). Aperte bem os
parafusos dos terminais. Recomendamos que o aperto seja
feito com uma chave de fendas.
Leia igualmente o aviso 2 da secção "Notas gerais" na
página 10, relativamente à realização das ligações eléctricas.
3 Instalação do terminal de ligação à terra
■ Utilize o método que se segue, para instalar cabos
monocondutor.
■ Utilize o método que se segue, quando utilizar terminais de
engaste redondo.
4 Puxe os cabos depois de ligados, para se certificar de que não
se soltam. Depois, fixe-os na posição desejada, com
braçadeiras. Consulte também "Notas gerais" na página 10.
ATENÇÃO
■ Todas as peças fornecidas no local e toda a
instalação eléctrica deverão estar em conformidade
com os regulamentos locais e nacionais aplicáveis.
■ Utilize apenas fios de cobre.
■ Nunca introduza cabos emaranhados dentro duma
unidade.
■ Fixe os cabos de forma a que não entrem em
contacto com os tubos (especialmente no lado da alta
pressão).
■ Fixe a cablagem com braçadeiras de cabos, como se
mostra na figura seguinte, para que não entre em
contacto com as tubagens, em especial do lado da
alta pressão.
Certifique-se de que não é aplicada qualquer pressão
externa às ligações dos terminais.
■ Certifique-se de instalar os fusíveis necessários.
■ Todas as ligações devem ser efectuadas por um
electricista.
■ O cabo da fonte de alimentação e o disjuntor têm de
ser escolhidos de acordo com os regulamentos locais
e normas nacionais aplicáveis.
■ Não utilize derivações, cabo entrançado (consulte o
aviso n.º 1, na secção "Notas gerais" na página 10),
extensões de fio nem ligações a partir de um sistema
em estrela, pois podem provocar sobreaquecimento,
choques eléctricos ou um incêndio.
■ Não utilize no interior do produto componentes
eléctricos adquiridos localmente, nem extraia do
bloco de terminais a alimentação para a resistência
de fita, etc. Tal pode provocar choques eléctricos ou
incêndios.
■ Certifique-se da instalação de um disjuntor impeditivo
de fugas para a terra. Caso contrário, podem
verificar-se choques eléctricos.
(Esta unidade usa um inversor; por isso, é necessário
um disjuntor de fugas para a terra capaz de lidar com
harmónicos elevados, para evitar que o próprio
disjuntor se avarie.)
■ É essencial incluir nas ligações eléctricas fixas um
interruptor geral (ou outra forma de interrupção do
circuito), com quebra de contacto em todos os pólos,
em conformidade com os regulamentos locais e
legislação nacional aplicável.
PERIGO
Não ligue o disjuntor de segurança até concluir todas as
operações.
(1) Norma técnica europeia/internacional que estabelece limites para as
correntes harmónicas produzidas por equipamentos ligados às redes
públicas de baixa tensão, com corrente de entrada >16 A e ≤75 A por
fase.
1 Interligação entre a unidade interior e a de exterior: quando o
comprimento da cablagem é superior a 10 m, utilize
condutores de Ø2,5 mm em vez de Ø1,5 mm.
2
Cabo da fonte de alimentação (consulte a placa de especificações
da unidade para saber a corrente máxima de funcionamento)
3 Terra
4 Disjuntor de segurança
5 Disjuntor de fugas para a terra
ATENÇÃO
Esta unidade tem de ser ligada à terra.
Para efectuar a ligação à terra, siga as normas
nacionais e regulamentos locais para instalações
eléctricas.
1 Cabo monocondutor
2 Parafuso
3 Anilha plana
1 Ter minal de engaste redondo
2 Parafuso
3 Anilha plana
1
2
3
123
LN
H05VV
2
1 4 53
50 Hz
230 V
123
123
A'A
AA'
23
1
1
3
321
B
23
1
B
