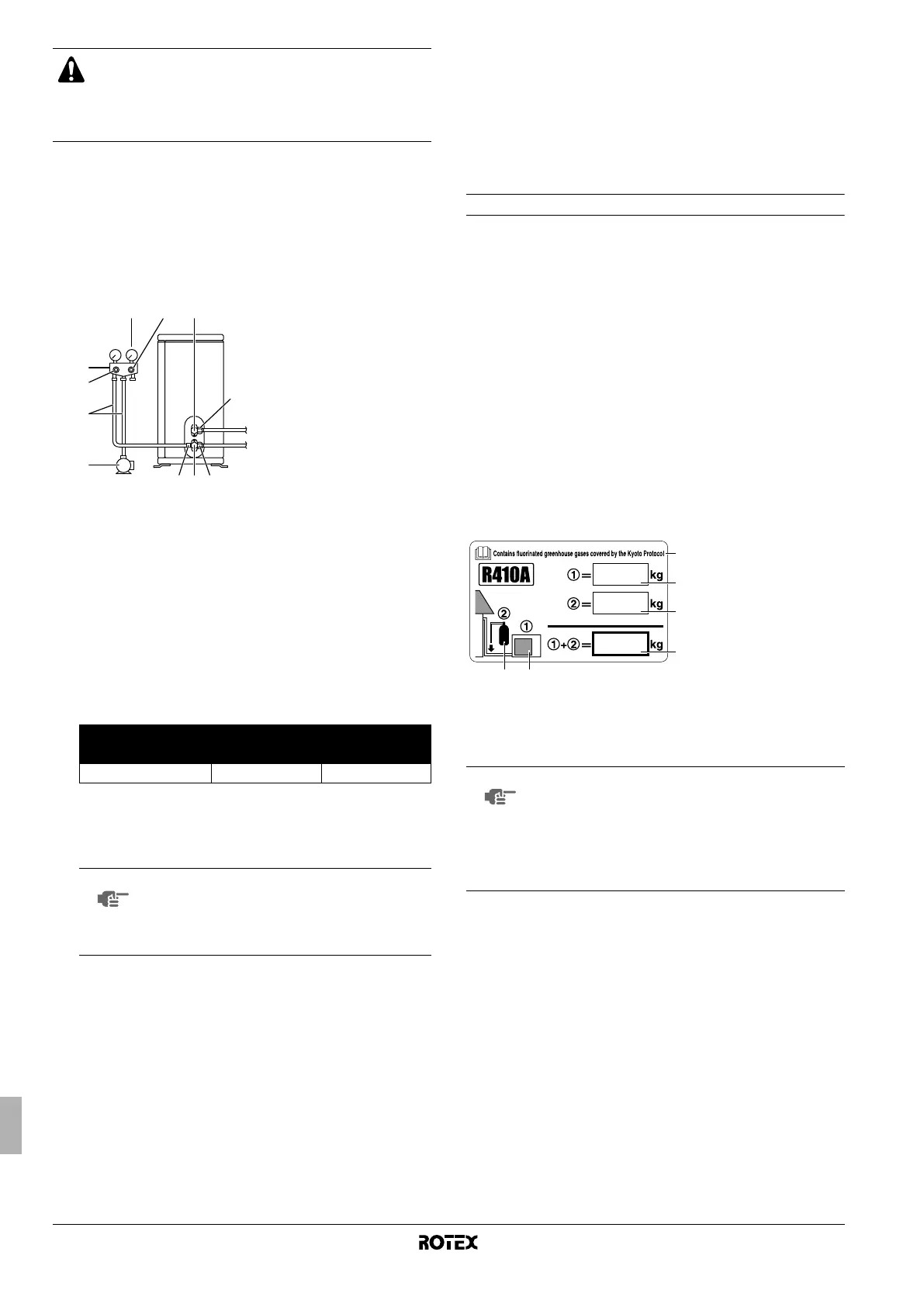

Montaj kılavuzu
7
RRHQ+RRLQ006~008BAV3
Hava su tipi ısı pompası için dış ünite
4PW54244-1
İlave soğutucu kullanılacaksa, hava alma işlemini bir vakum
pompası kullanarak soğutucu boruları ve iç üniteden yapın,
ardından ilave soğutucu şarjını yapın.
Altıgen bir anahtar (4 mm) kullanarak stop vanası milini
çalıstırın.
Tüm soğutucu boru birleşimleri bir tork anahtarıyla belirtilen tork
değerine sıkılmalıdır. Ayrıntılar için bkz. "Dış üniteye soğutucu
borularının bağlanması" sayfa 6.
1 Şarj hortumunun manometre manifoldundan gelen çıkıntılı
tarafını (üzerine sonsuz vidalı pim sıkıştırılmış) gaz stop
vanasının servis ağzına bağlayın.
2 Manometre manifoldunun alçak basınç vanasını (Lo) tam olarak
açın ve yüksek basınç vanasını (Hi) tamamen kapatın.
Yüksek basınç vanası için daha sonra başka bir işlem gerekli
değildir.
3 Vakum pompalama uygulayın. Kombine basınç manometresinin
–0,1 MPa (–760 mm Hg) gösterdiğini kontrol edin.
4 Manometre manifoldunun alçak basınç vanasını (Lo) kapatın ve
vakum pompasını durdurun.
4-5 dakika olduğu gibi bırakın ve bağlı olan ölçme aleti ibresinin
geri gitmediğinden emin olun.
5 Sıvı stop vanası ile gaz stop vanasından kapakları sökün.
6 Vanayı açmak için sıvı stop vanasının milini altıgen bir anahtarla
saat yönünün tersine 90 derece döndürün.
5 saniye sonra kapatın ve gaz kaçağını kontrol edin.
Sabunlu su kullanarak, iç ünitenin havşası ile dış ünitenin
havşası ve vana millerinden gaz kaçağını kontrol edin.
Kontrol tamamlandıktan sonra, sabunlu suyu tamamen silin.
7 Şarj hortumunu gaz stop vanasının servis ağzından çıkarın,
ardından sıvı ve gaz stop vanalarını tam olarak açın.
Vana milini durma noktasından ileriye döndürmeye çalışmayın.
8 Sıvı ve gaz stop vanalarının vana kapakları ile servis ağzı
başlıklarını bir tork anahtarıyla belirtilen tork değerinde sıkın.
Ayrıntılar için bkz. "Dış üniteye soğutucu borularının
bağlanması" sayfa 6.
Soğutucu şarjı
Bu dış ünite fabrikada şarj edilmiştir.
Kullanılan soğutucuya ilişkin önemli bilgiler
Bu ürün Kyoto Protokolü tarafından kapsanan florlu sera gazları
içerir. Gazları atmosfere boşaltmayın.
Soğutucu tipi: R410A
GWP
(1)
değeri: 1975
(1)
GWP = küresel ısınma potansiyeli
Lütfen sabit mürekkep kullanarak doldurun,
■➀ ürünün fabrikadaki soğutucu şarjı,
■➁ sahada yüklenen ilave soğutucu miktarı ve
■➀+toplam soğutucu şarjı
ürünle verilen florlu sera gazları etiketi üzerine.
Doldurulan etiket ürünün iç kısmına ve şarj ağzı yakınına (örn. servis
kapağının iç tarafı üzerine) yapıştırılmalıdır.
Kompresörün bozulmasını önlemek için. Soğutucuyu
belirlenmiş miktardan fazla yüklemeyin.
Bu dış ünite, fabrikada soğutucuyla yüklenmiştir ve boru ebatları ile
boru uzunluklarına bağlı olarak bazı sistemler ilave soğutucu
yüklenmesini gerektirir.
Yeniden şarj
Yeniden şarj gerektiğinde, ünitenin plakasına bakın. Plakada
soğutucu tipi ve gerekli miktar belirtilmiştir.
İlave soğutucunun şarj edilmesi
Soğutucu borularının toplam uzunluğu 10 m'yi aşarsa, ekstra her
metre boru için 20 g soğutucuyu (R410A) ilave olarak şarj edin.
İlave olarak şarj edilecek soğutucu ağırlığını belirleyin ve stop vanası
kapağının arka tarafında bulunan servis etiketi üzerindeki miktarı
doldurun.
İKAZ
R410A için özel olarak ayrılmış bir vakum pompası
kullanın. Farklı soğutucular için aynı vakum pompasının
kullanılması, vakum pompasına ya da üniteye zarar
verebilir.
Boru uzunluğu
≤15 m >15 m
Çalışma süresi ≥10 dakika ≥15 dakika
NOT
Alet ibresi geri giderse, bu durum nem veya
bağlantı parçalarında kaçak olduğunu gösterebilir.
Tüm bağlantı parçalarını kontrol ettikten ve
somunları hafifçe gevşetip tekrar sıktıktan sonra
2'den 4'e kadar adımları tekrarlayın.
14
10
2
6
5
3
7 8 9
8
1 Basınç ölçer
2 Manometre
manifoldu
3 Alçak basınç vanası
(Lo)
4 Yüksek basınç
vanası (Hi)
5 Şarj hortumları
6 Vakum pompası
7 Servis ağzı
8 Vana kapakları
9 Gaz stop vanası
10 Sıvı stop vanası
NOT
Belirli florlu sera gazları hakkındaki EU düzenle-
mesinin ulusal uygulaması ünite üzerinde uygun resmi
ulusal dilin kullanılmasını gerektirebilir. O nedenle
üniteyle birlikte ek olarak bir çok dili kapsayan florlu
sera gazları etiketi verilmiştir.
Yapıştırma talimatları bu etiketin arka tarafında
gösterilmiştir.
3
5
6
2
1
4
1 Ürünün fabrikadaki
soğutucu şarjı:
ünite isim plakasına
bakın
2 Sahada yüklenen ilave
soğutucu miktarı
3 Toplam soğutucu şarjı
4 Kyoto Protokolu
tarafından kapsanan
florlu sera gazları içerir
5 Dış ünite
6 Soğutucu tüpü ve şarj
manifoldu
