Manuale d'installazione
9
RRHQ+RRLQ006~008BAV3
Unità esterna per pompe di calore aria-acqua
4PW54244-1

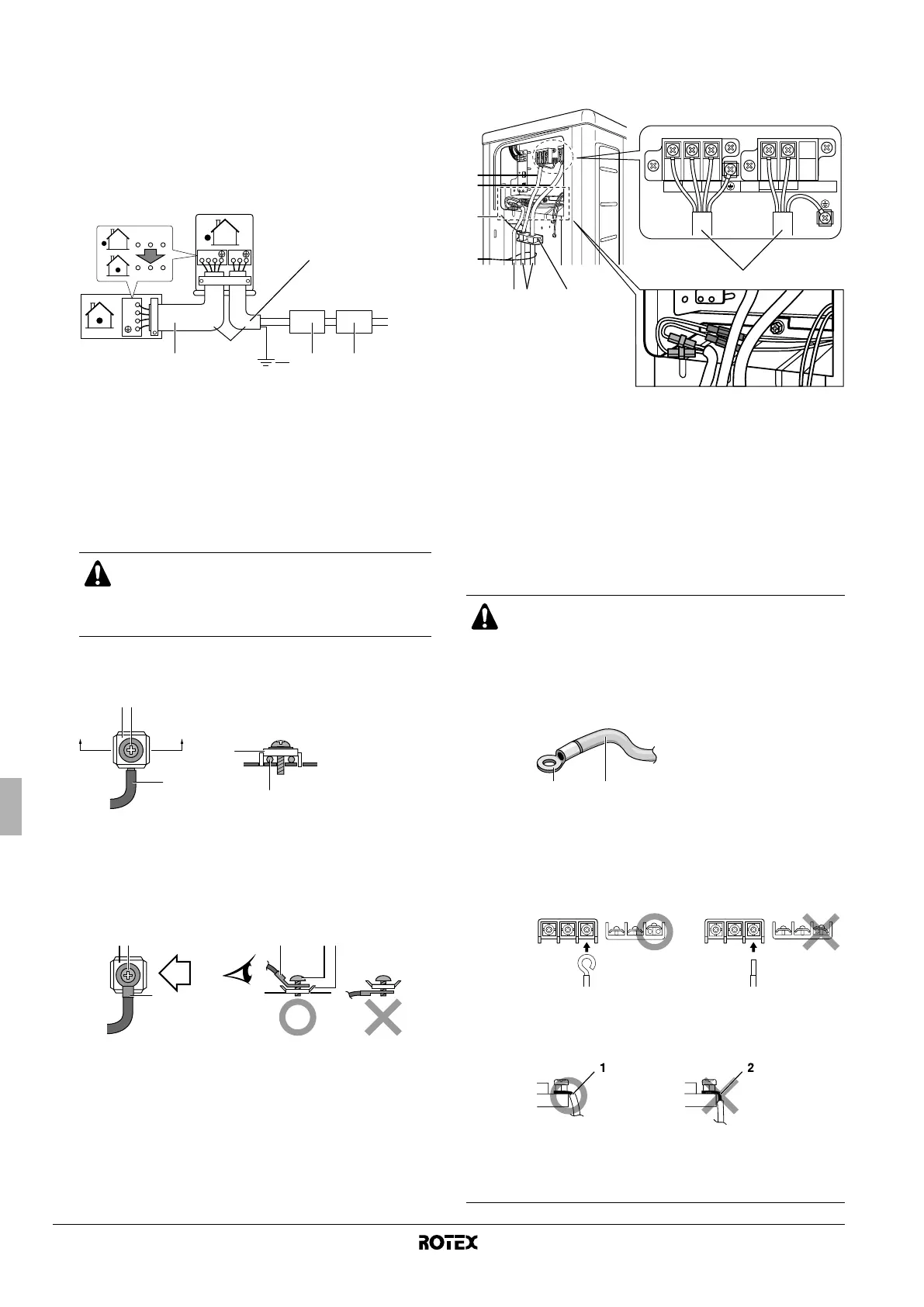

Procedura
1 Togliere il materiale isolante dal filo (20 mm).
2 Collegare i fili di collegamento tra l'unità interna e quella esterna
in modo che i numeri terminale coincidano (vedere lo
schema elettrico sottostante). Serrare saldamente le viti dei
morsetti. Si consiglia di utilizzare un cacciavite piatto per serrare
le viti.
Vedere inoltre attenzione 2 in "Precauzioni da rispettare" a
pagina 9 per le linee guida dei collegamenti elettrici.
3 Installazione dei morsetti di collegamento a terra
■ Utilizzare il metodo descritto di seguito per installare i singoli
fili centrali.
■ Se si utilizzano terminali ad anello a crimpare, seguire il
metodo descritto di seguito.
4 Tirare il filo collegato e accertarsi che non si stacchi. Fermare
quindi i fili con l'apposita fascetta. Vedere anche "Precauzioni da
rispettare" a pagina 9.
Precauzioni da rispettare
Prendere le seguenti precauzioni per l'esecuzione dei collegamenti
alla morsettiera d'alimentazione.
■ Utilizzare il filo specifico e collegarlo in modo sicuro (A).
■ Serrare saldamente la fascetta in modo che le estremità dei fili
non siano sottoposte ad alcuna sollecitazione esterna (B).
■ Sistemare i fili affinché il coperchio di servizio e il coperchio
della valvola di arresto siano ben fissati (C).
1 Interconnessione tra unità interna e unità esterna: se la
lunghezza del filo è superiore a 10 m, utilizzare fili da Ø2,5 mm
invece di Ø1,5 mm.
2 Cavo di alimentazione (fare riferimento alla targhetta informativa
dell'unità per conoscere l'assorbimento massimo in
funzionamento)
3 Terra
4 Interruttore di sicurezza
5 Interruttore differenziale
AVVERTIMENTO
Questa unità deve essere collegato a terra.
Per il collegamento a terra, seguire le norme vigenti a
livello locale per le installazioni elettriche.
1 Filo centrale singolo
2 Vite
3 Rosetta piana
1 Ter minale ad anello a crimpare
2 Vite
3 Rosetta piana
1
2
3
123
LN
H05VV
2
1 4 53
50 Hz
230 V
123
123
A'A
AA'
23
1
1
3
321
B
23
1
B
1 Interconnessione
2 Cavo di alimentazione
3 Cavo di alimentazione per l'elettroriscaldatore della piastra di
fondo
4 Fascetta
ATTENZIONE
1. Nel caso in cui l'uso di fili conduttori attorcigliati sia
inevitabile per qualsiasi ragione, accertarsi di
installare sull'estremità terminali ad anello a crimpare.
Collocare il terminale ad anello a crimpare sul filo fino
alla parte coperta e serrare il terminale con lo
strumento appropriato.
2. Durante il collegamento dei fili alla morsettiera per
mezzo di un unico filo centrale, accertarsi di
attorcigliare i fili.
L'errata esecuzione dei collegamenti potrebbe
causare surriscaldamenti e incendi.
Scoprire il filo sulla morsettiera:
LN
123
C
A1
2
4
4
3
B
21
1 Filo conduttore intrecciato
2 Ter minale ad anello a crimpare
1 Scoprire l'estremità del filo fino a questo punto
2 Se il filo è troppo scoperto può causare
folgorazioni o dispersioni.
1D_IM_4PW54244-1.book Page 9 Friday, October 30, 2009 8:20 AM
