Einbau- und Betriebsanleitung

Installation and Operating Instructions

Instructions de montage et de service

REact60/ 100-80160

REact60_100-8010v1.0.docx - 16 - 03/2023

Elektrischer Anschluss / Electrical wiring / schéma de câblage

siehe separate Verdrahtung und Anschlusspläne, see separate wiring diagrams, voir d'autres plan de câblage

für, for, pour le REact60E/ 100E

Dokument/ Document No. →REact3610E-5010

für, for, pour le REact60DC/ 100DC

Dokument/ Document No →REact3610DC-5010

für, for, pour le REact60E/ 100E 400VAC

Dokument/ Document No →REact60E_100E_400V-5010

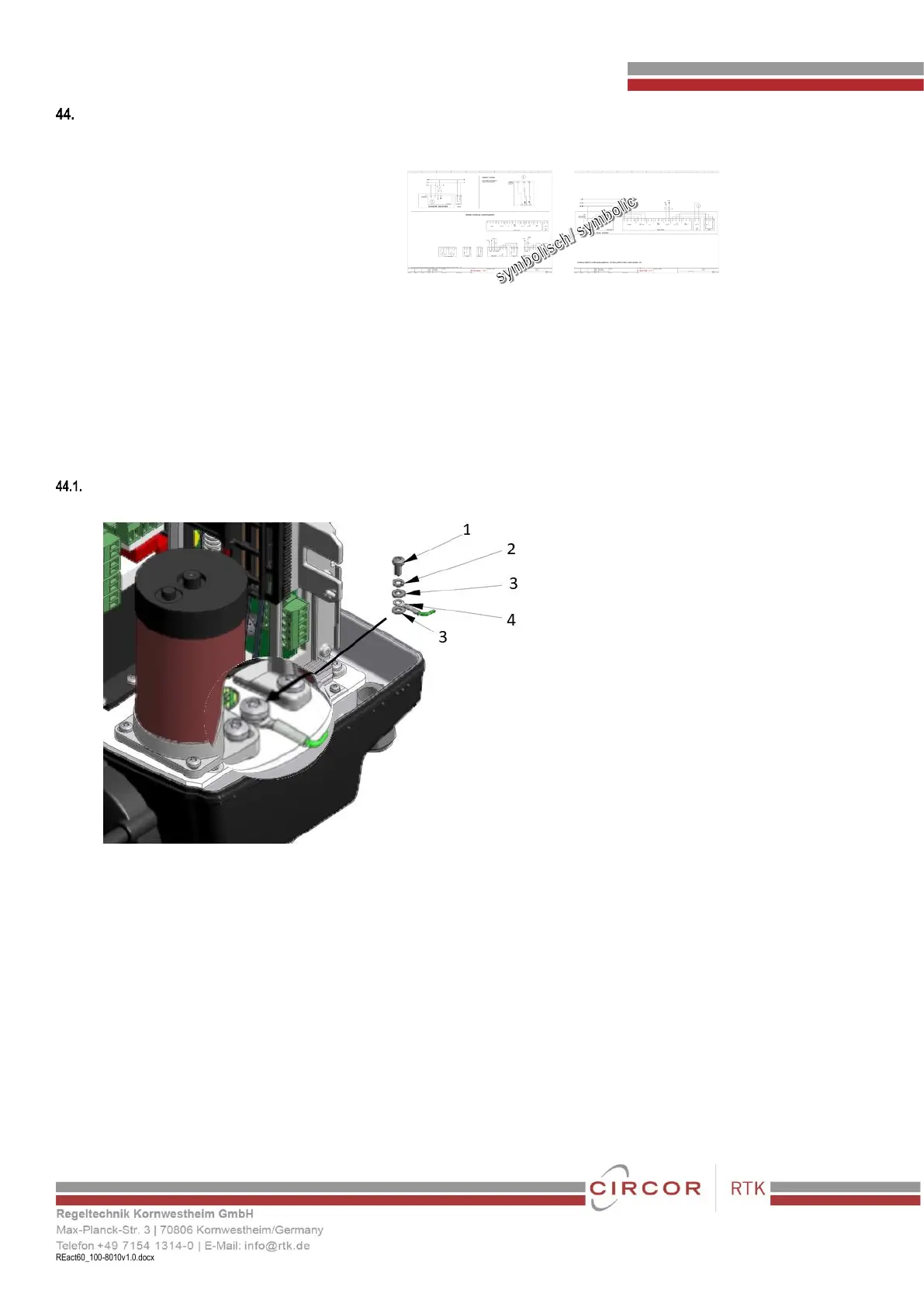

K Schutzleiteranschluss/ Protective ground terminal/ Connexion du conducteur de protection

Fig.1

1 Linsenschraube / Pan head screw/ vis en bouton

2 Federring / Spring washer/ anneau à ressort

3 Unterlegscheibe/ washer/ la rondelle

4 Kabelschuh mit Erdungskabel/ wiring terminal with grounding cable / terminal de câblage avec câble de terre
