14

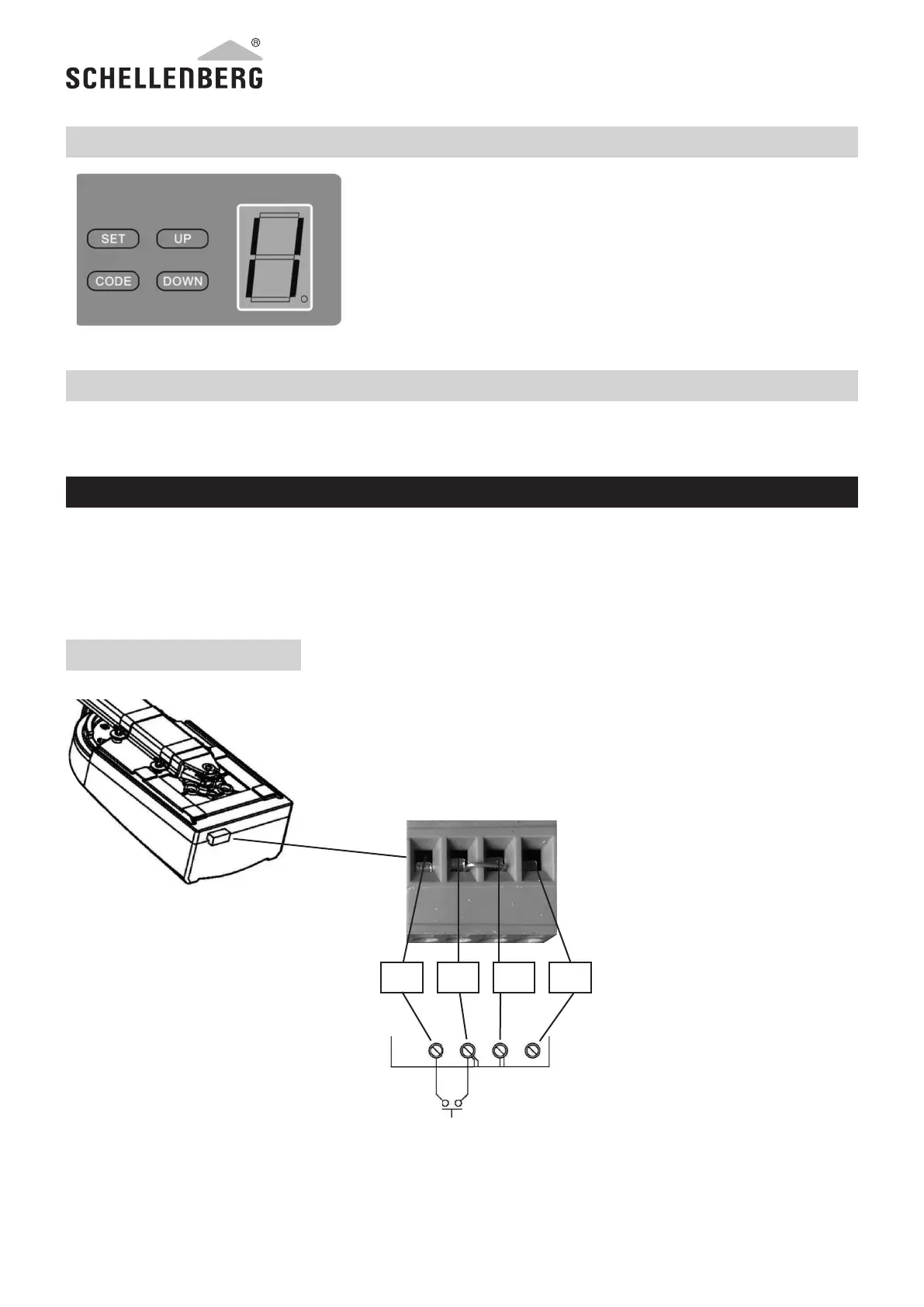

EINSTELLUNG LICHTSCHRANKE
ANSCHLUSS EINES WANDTASTERS
1. Einen weiteren Wandtaster anschließen
Verwenden Sie das Anschluss-Schema (Abb. 11).
2. Anschluss Lichtschranke
Verwenden Sie das Anschluss-Schema (Abb. 12).
Drücken Sie die DOWN-Taste, bis die LED „II“ anzeigt. Drücken Sie
die UP-Taste, um die Lichtschrankenfunktion zu aktivieren. Die LED zeigt
„H“. Zum Deaktivieren drücken Sie die DOWN-Taste. Die LED zeigt „II“.
Zum Bestätigen drücken Sie die SET-Taste. Schließen Sie die Lichtschranke
an, wie in Abb. 11 beschrieben.
Wichtig: Wenn Sie keine Lichtschranke verwenden, muss die Licht-
schranken-Funktion unbedingt abgeschaltet sein. Andernfalls arbeitet
Ihr Torantrieb nicht!
Verbinden Sie den optionalen Wandtaster mit dem Torantrieb (Abb. 11).
F WEITERE FUNKTIONEN UND ANWENDUNGEN
Abb. 11
Weitere Funktionen und Anwendungen
1. Einen weiteren Wandtaster anschließen
Verwenden Sie Anschluss-Schema (Fig. 11)
2. Anschluss Lichtschranke
Verwenden Sie das Anschluss-Schema Fig. 12.
Fig. 11
Anschluss Lichtschranke
Fig. 12
13
Torantrieb
Wandtaster Kontakt
PB GND PE +24 V
Wandtaster Kontakt
