59
PL
Einbau
1) Lesen sie die Anleitung sorgfältig.
2) Das Garagentor muss für die Verwendung des Torantriebs geeignet sein.
3) Das Tor muss leichtgängig sein und sich widerstandsfrei bewegen lassen.
4) Das Tor muss ausbalanciert und mit der Hand leicht zu bewegen sein.
1) Schiene 5) Einstellungsdisplay
2) 24V Warnlampe (optional) 6) Stromanschluss
3) Wandtaster (optional) 7) Torantrieb
4) Lichtschranke (optional)
Es ist ein Mindestplatzbedarf von 30 mm erforderlich (Fig. 2).
Die Schiene muss horizontal zur Antriebswelle montiert werden. Stellen sie sicher, dass die Befestigungsschiene
fest sitzt (Fig.3).
Achtung:
Fehlerhafte Befestigung des Garagentorantriebs kann zu Personen- und Sachschäden führen.
6
Fig.1
Fig. 2
Fig.1
Fig. 3
Einbau
1) Lesen sie die Anleitung sorgfältig.
2) Das Garagentor muss für die Verwendung des Torantriebs geeignet sein.
3) Das Tor muss leichtgängig sein und sich widerstandsfrei bewegen lassen.
4) Das Tor muss ausbalanciert und mit der Hand leicht zu bewegen sein.
1) Schiene 5) Einstellungsdisplay
2) 24V Warnlampe (optional) 6) Stromanschluss
3) Wandtaster (optional) 7) Torantrieb
4) Lichtschranke (optional)
Es ist ein Mindestplatzbedarf von 30 mm erforderlich (Fig. 2).
Die Schiene muss horizontal zur Antriebswelle montiert werden. Stellen sie sicher, dass die Befestigungsschiene
fest sitzt (Fig.3).
Achtung:
Fehlerhafte Befestigung des Garagentorantriebs kann zu Personen- und Sachschäden führen.
6
Fig.1
Fig. 2
Fig.1
Fig. 3
Einbau
1) Lesen sie die Anleitung sorgfältig.
2) Das Garagentor muss für die Verwendung des Torantriebs geeignet sein.
3) Das Tor muss leichtgängig sein und sich widerstandsfrei bewegen lassen.
4) Das Tor muss ausbalanciert und mit der Hand leicht zu bewegen sein.
1) Schiene 5) Einstellungsdisplay
2) 24V Warnlampe (optional) 6) Stromanschluss
3) Wandtaster (optional) 7) Torantrieb
4) Lichtschranke (optional)
Es ist ein Mindestplatzbedarf von 30 mm erforderlich (Fig. 2).
Die Schiene muss horizontal zur Antriebswelle montiert werden. Stellen sie sicher, dass die Befestigungsschiene
fest sitzt (Fig.3).
Achtung:
Fehlerhafte Befestigung des Garagentorantriebs kann zu Personen- und Sachschäden führen.
6
Fig.1
Fig. 2
Fig.1
Fig. 3

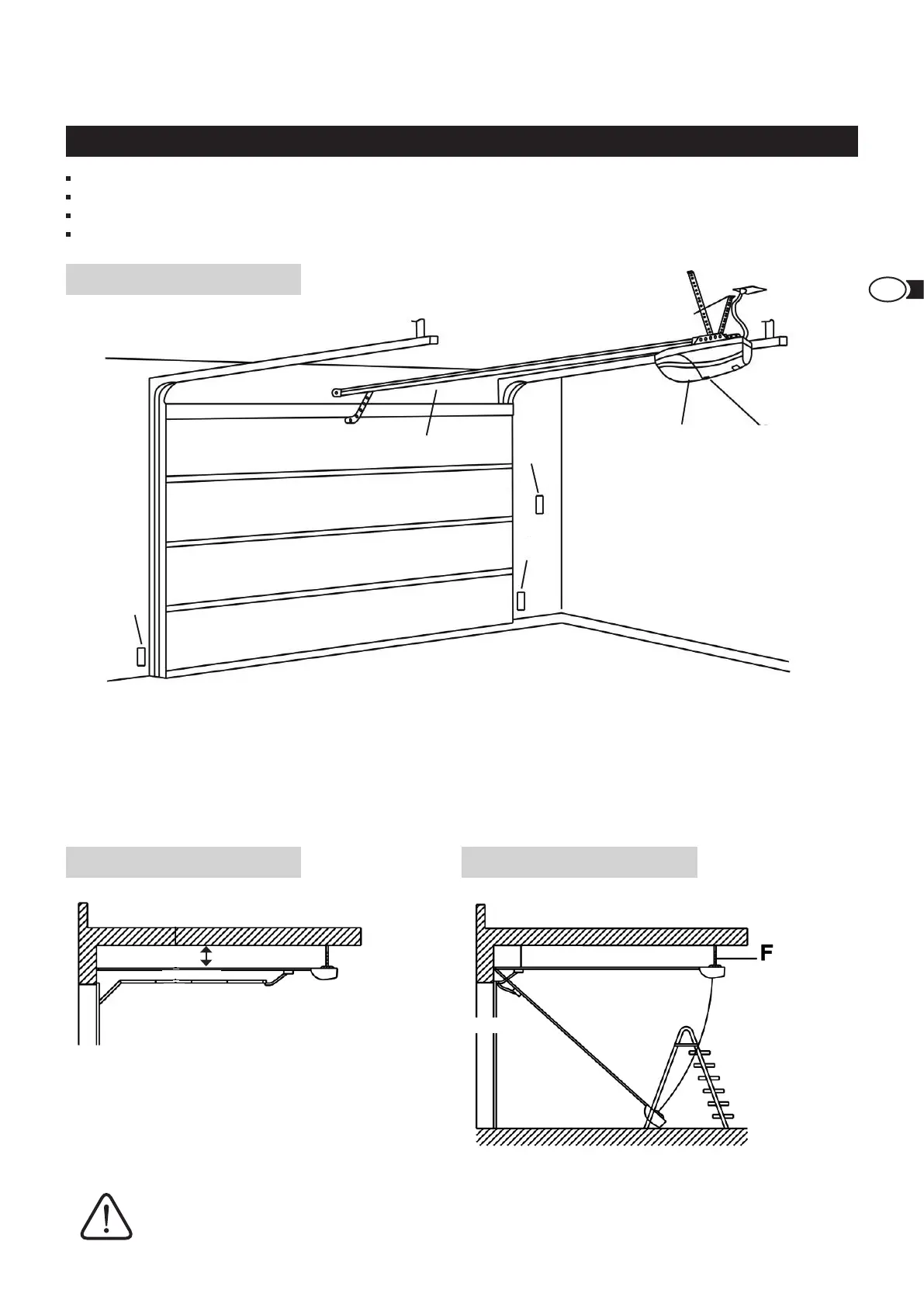

A MONTAŻ
Dokładnie przeczytać instrukcję.
Brama garażowa musi nadawać się do użytku z napędem bramy.
Brama musi się lekko poruszać i przesuwać bez oporu.
Brama musi być wyważona i pozwalać lekko przesuwać się ręką.
1
2
3
3
4
5
6
Rys. 1
Rys. 2 Rys. 3
1 Szyna
2 Przycisk ścienny (opcjonalny)
3 Zapora świetlna (opcjonalna)
4 Wyświetlacz do wprowadzania ustawi
5 Przącze elektryczne
6 Napęd bramy
Należy zapewnić minimalne miejsce 35 mm (rys. 2). Szynę należy zamontować poziomo do wałka napędu. Do-
pilnować, aby szyna mocująca (F) była stabilnie osadzona (rys. 3). Nieprawiowe przymocowanie napędu bramy
garażowej może spowodować obrażenia ciała i szkody materialne.
maks. 400 mmmin. 35 mm
