66
USTAWIENIE ZAPORY ŚWIETLNEJ

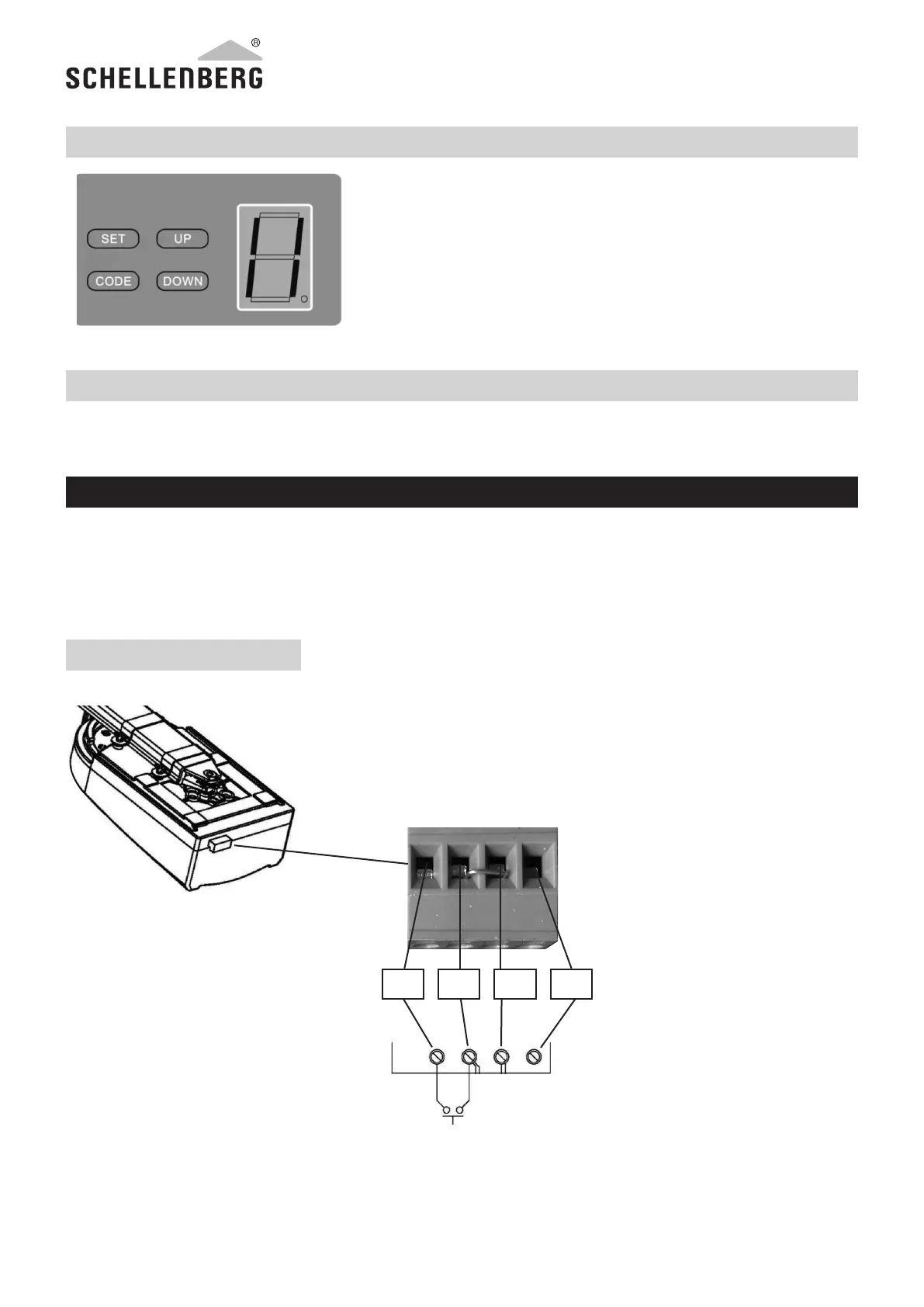

PODŁĄCZENIE PRZYCISKU ŚCIENNEGO
1. Podłączyć kolejny przycisk ścienny. Skorzystać ze schematu podłączenia (rys. 11).
2. Podłączyć zaporę świetlną. Skorzystać ze schematu podłączenia (rys. 12).
Nacisnąć przycisk DOWN i przytrzymać, aż na wyświetlaczu LED pojawi
się „II”. Nacisnąć przycisk UP, aby włączyć funkcję zapory świetlnej. Na
wyświetlaczu LED pojawi się „H”. Wcisnąć przycisk DOWN, aby wyłączyć.
Na wyświetlaczu LED pojawi się „II”. W celu potwierdzenia nacisnąć przy-
cisk SET. Zamknąć zaporę świetlną, tak jak pokazano na rysunku 12.
Ważne: Jeżeli zapora świetlna nie jest używana, funkcja zapory
świetlnej musi być koniecznie wyłączona. W przeciwnym razie napęd
bramy nie będzie działać.
Z napędem bramy można połączyć opcjonalny przycisk ścienny (rys. 11).
F DALSZE FUNKCJE I ZASTOSOWANIA
Abb. 11
Weitere Funktionen und Anwendungen
1. Einen weiteren Wandtaster anschließen
Verwenden Sie Anschluss-Schema (Fig. 11)
2. Anschluss Lichtschranke
Verwenden Sie das Anschluss-Schema Fig. 12.
Fig. 11
Anschluss Lichtschranke
Fig. 12
13
Torantrieb
Wandtaster Kontakt
PB GND PE +24 V
Styk przycisku ściennego
