61
PL

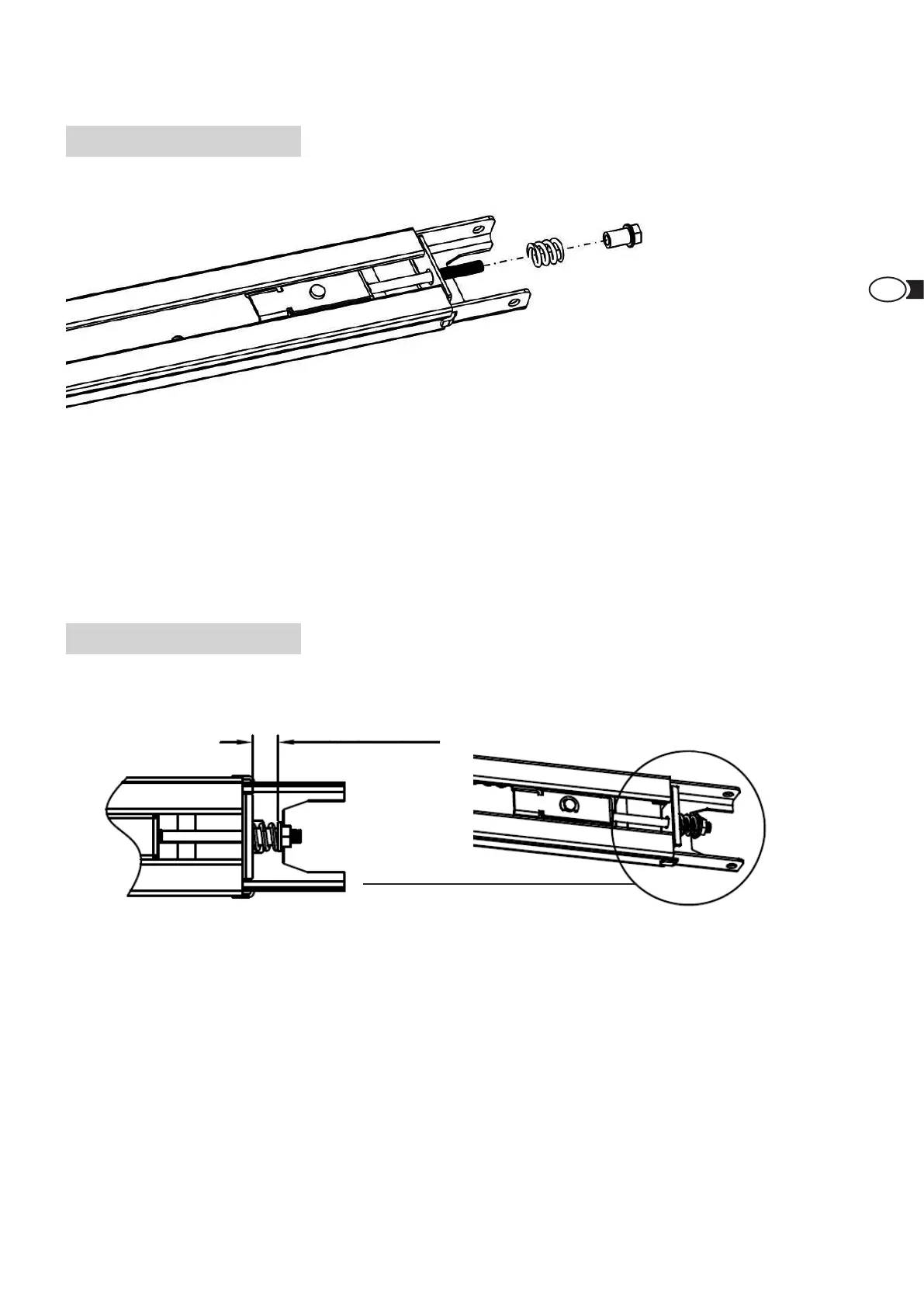

Rys. 7
Fig. 7
Fig. 8
1. Schieben Sie die Schiene zusammen (Fig. 4).
2. Schieben Sie die zweite Hülse über das Ende der mittleren Schiene (Fig. 5).
3. Entfernen Sie das Plastikband.
4. Ziehen Sie die Schraubstange A mit der Kette zum Ende der obersten Schiene (Fig. 6).
5. Verfahren Sie mit dem Bolzen und der Feder und schließen Sie mit der Mutter (Fig. 7).
6. Ziehen Sie den Bolzen in der richtigen Position an (Fig. 8) und schneiden Sie das Plastikband nahe am
Zahnrad ab. Die Schiene ist jetzt montiert.
8
19MM
B
1. Zsunąć szynę (rys. 4).
2. Wsunąć drugą szynę łączącą na końcówkę środkowej szyny (rys. 5).
3. Usunąć opaskę kablową.
4. Przeciągnąć drążek gwintowany A z łańcuchem do końca najwyższej szyny (rys. 6).
5. Połączyć trzpień ze sprężyną i zamknąć je nakrętką (rys. 7).
6. Dokręcić trzpień w prawidłowej pozycji (rys. 8) i obciąć opaski kablowe w pobliżu koła zębatego. Szyna jest
zamontowana.
7. Napnij łańcuch obracając śrubę. Optymalne napięcie łańcucha jest dostosowana, gdy sprężyna o długości
17,5 - 19,5 mm jest naprężona. (rys. 8)
Rys. 8
Chain tension:
The chain tension is measured by the length of the spring, our recommended
spring length after tightened need to be 17.5-19.5mm (see the pictures as
follows).
Chain tension:
The chain tension is measured by the length of the spring, our recommended
spring length after tightened need to be 17.5-19.5mm (see the pictures as
follows).
17,5-19,5 mm
