Abb. 7
Fig. 7

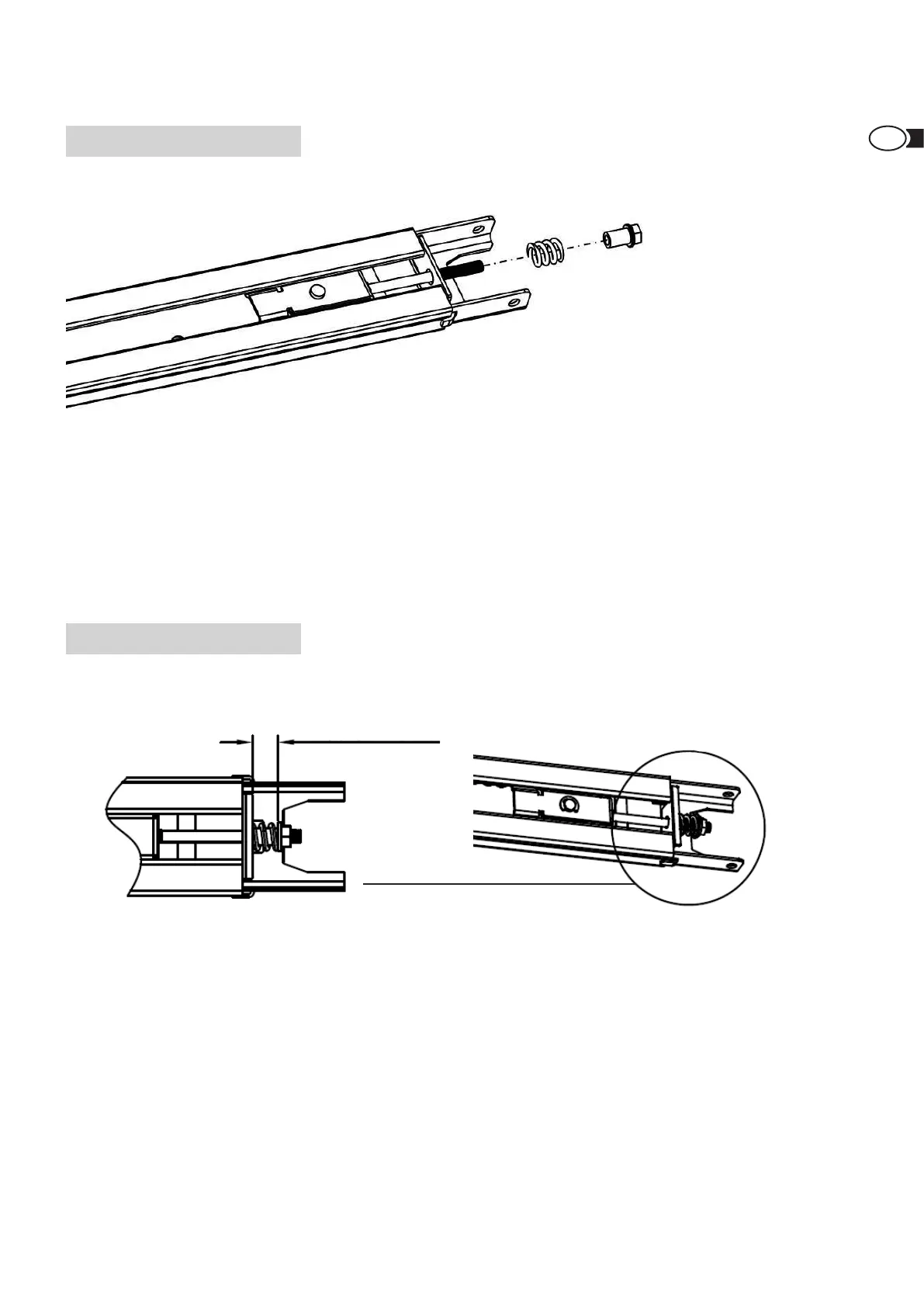

Fig. 8
1. Schieben Sie die Schiene zusammen (Fig. 4).
2. Schieben Sie die zweite Hülse über das Ende der mittleren Schiene (Fig. 5).
3. Entfernen Sie das Plastikband.
4. Ziehen Sie die Schraubstange A mit der Kette zum Ende der obersten Schiene (Fig. 6).
5. Verfahren Sie mit dem Bolzen und der Feder und schließen Sie mit der Mutter (Fig. 7).
6. Ziehen Sie den Bolzen in der richtigen Position an (Fig. 8) und schneiden Sie das Plastikband nahe am
Zahnrad ab. Die Schiene ist jetzt montiert.
8
19MM
B
1. Schieben Sie die Schiene zusammen (Abb. 4).
2. Schieben Sie die zweite Verbindungsschiene über das Ende der mittleren Schiene (Abb. 5).
3. Entfernen Sie den Kabelbinder.
4. Ziehen Sie die Schraubstange A mit der Kette zum Ende der obersten Schiene (Abb. 6).
5. Verbinden Sie den Bolzen und die Feder und schließen Sie mit der Mutter ab (Abb. 7).
6. Ziehen Sie den Bolzen in der richtigen Position an (Abb. 7) und schneiden Sie die Kabelbinder nahe am Zahnrad ab.
Die Schiene ist jetzt montiert.
7. Spannen Sie die Kette durch Drehen des Bolzens. Die optimale Kettenspannung ist eingestellt, wenn die Feder auf eine
Länge von 17,5 - 19,5 mm gespannt ist. (Abb. 8)
Abb. 8
Chain tension:
The chain tension is measured by the length of the spring, our recommended
spring length after tightened need to be 17.5-19.5mm (see the pictures as
follows).
Chain tension:
The chain tension is measured by the length of the spring, our recommended
spring length after tightened need to be 17.5-19.5mm (see the pictures as
follows).
17,5-19,5 mm
