2. Réglez la dimension d’angle souhaitée sur
l’échelle (16) en enfonçant et en tournant simulta-
nément la roue de manivelle (15).
3. Bloquez la poignée de blocage (14) dans la posi-
tion d’angle souhaitée.
11.4 Utilisation de la butée parallèle
11.4.1 Hauteur de butée (g. 16)
• Le rail de butée (1a) de la butée parallèle (1) pos-
sède deux surfaces de guidage de hauteur di󰀨é-
rente.
• Selon l’épaisseur du matériau à découper, on uti-
lisera le rail de butée (1a) pour le matériau épais
(épaisseur de la pièce usinée supérieure à 25 mm)
ou pour le matériau n (épaisseur de la pièce usi-
née inférieure à 25 mm).
11.4.2 Réglage du rail de butée (g. 16)
1. Pour faire passer le rail de butée (1a) à la surface
de guidage inférieure, desserrez les deux écrous
à oreilles (1b) an de désolidariser le rail de butée
(1a) de la butée parallèle (1).
2. Retirez le rail de butée (1a) le long de la rainure.
3. Faites tourner le rail de butée (1a) et insérez les
écrous pour rainures le long de la deuxième rainure.
4. Resserrez écrous à oreilles (1b).
5. Le passage à la surface de guidage supérieure
s’e󰀨ectue de la même manière.
11.4.3 Changement du côté de la butée parallèle
(g. 16)
1. Dévissez complètement les écrous à oreilles (1b).
2. Retirez le rail de butée (1a) et insérez les écrous
de carrosserie (1c) sur le côté opposé de la butée
parallèle (1).
11.4.4 Réglage de la largeur de coupe (g. 12)
• Pour les découpes longitudinales de pièces en bois,
utilisez la butée parallèle (1).
• La butée parallèle (1) peut être montée des deux
côtés de la table de scie (2).
• Deux échelles se trouvent sur le rail de guidage (28)
situé à l’avant de la table de scie (2). Elles indiquent
l’écart entre le rail de butée (1a) et la lame de scie (7)
(largeur de coupe), l’une en rouge, l’autre en noir :
- Utilisez l’échelle supérieure noire si vous avez
monté le rail de butée (1a) plat (pour matériau n).
- Utilisez l’échelle inférieure rouge si vous avez
monté le rail de butée (1a) à bords relevés (pour
matériau épais).
Pour régler la butée parallèle (1) sur une certaine
cote, procédez comme suit :
1. Levez le levier d’excentrique (E).
2. Déplacez la butée parallèle (1) jusqu’à atteindre
la cote souhaitée sur le regard (23) de l’échelle du
rail de guidage (28).
11. Commande
11.1 Interrupteur (g. 15)
11.1.1 Interrupteur Marche/Arrêt
• Pour mettre sciage en marche, appuyez sur L’in-
terrupteur ON/OFF (11). Avant de commencer le
sciage, attendre que la lame de scie (7) ait atteint
sa vitesse de rotation maximale.
• Pour éteindre la sciage, appuyez sur cache de pro-
tection (11a) ou soulevez la cache de protection
(11a) et appuyez sur l’interrupteur arrêt rouge.
11.1.2 Protection contre les surcharges
En cas de surcharge du moteur, ce dernier s‘arrête de
lui-même. Après un temps de refroidissement (d‘une
durée variable), le moteur peut être remis en marche.
1. Laissez refroidir le produit.
2. Appuyez sur l’interrupteur de surcharge (13).
3. Redémarrez la machine conformément aux indi-
cations en 11.1.1.

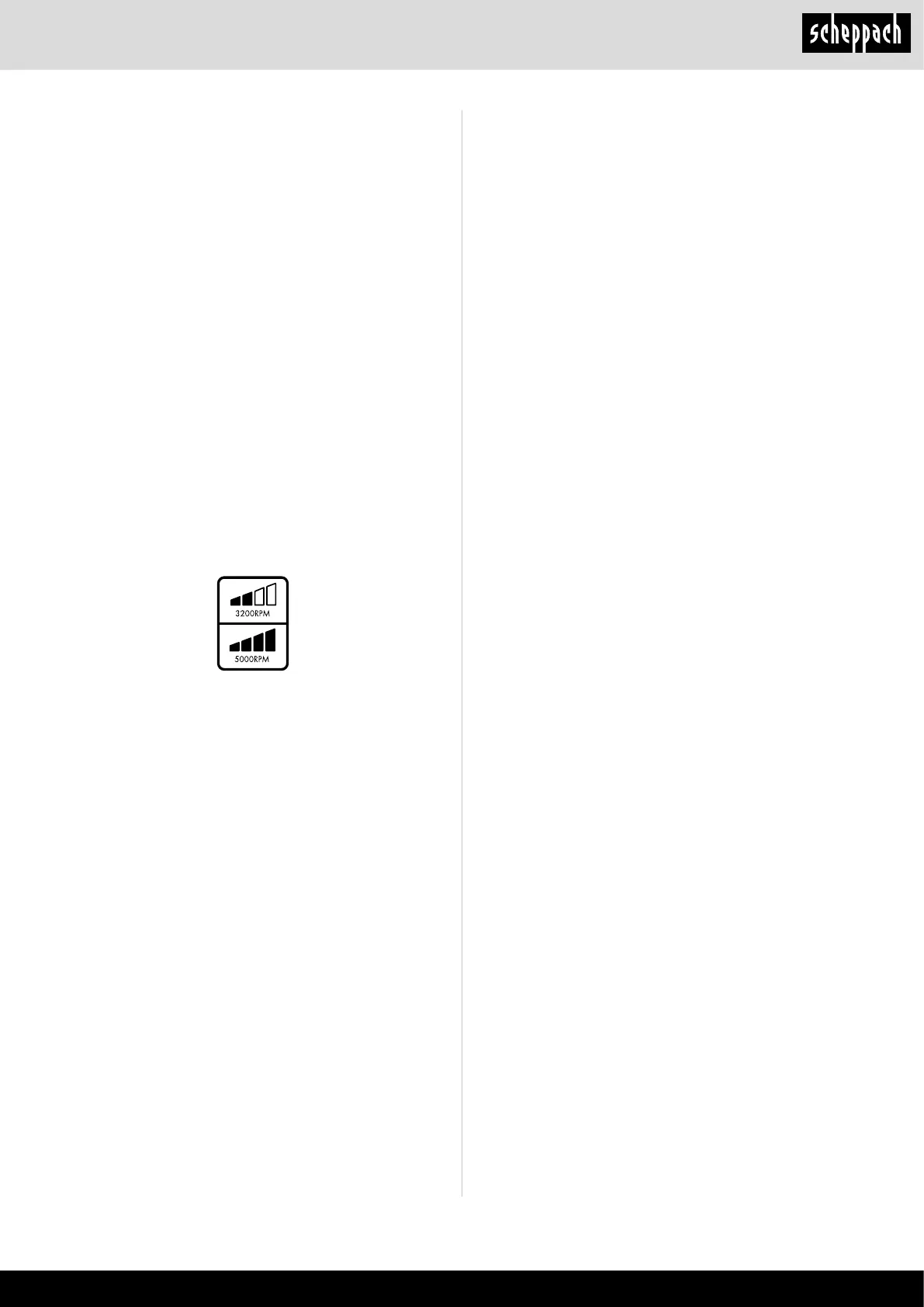

11.1.3 Sélecteur de vitesse
La scie possède 2 plages de vitesses :
• Pour utiliser la scie à faible régime, appuyez sur la
touche « 3 200 RPM » (commutateur de faible ré-
gime 12b) du sélecteur de vitesse (12).
• Pour utiliser la scie à régime élevé, appuyez sur la
touche « 5 000 RPM » (commutateur de régime éle-
vé 12a) du sélecteur de vitesse (12).
11.2 Réglage de la profondeur de coupe (g. 1)
En tournant la roue de manivelle (15), il est possible
de régler la lame de scie (7) à la profondeur de coupe
souhaitée.
• Dans le sens antihoraire : profondeur de coupe
supérieure
• Dans le sens horaire : profondeur de coupe infé-
rieure
Vériez le réglage en procédant à une coupe d’essai.
11.3 Réglage de l’angle de coupe (g. 1)
La scie circulaire à table permet de réaliser des
coupes en biais vers la gauche de 0 ° à 45° par rap-
port à la butée parallèle (1).
m Avant chaque coupe, vériez qu’il n’existe aucun
risque de collision entre la butée parallèle (1), la butée
transversale (9) et la lame de scie (7).
1. Desserrez la poignée de blocage (14).
