IT
11.4.2 Regolare la guida di arresto (Fig. 16)
1. Per adattare la guida di arresto (1a) alla super-
cie di guida inferiore, allentare entrambi i dadi ad
alette (1b) per svincolare la guida di arresto (1a)
dall’arresto parallelo (1).
2. Estrarre la guida di arresto (1a) lungo la scana-
latura.
3. Ruotare la guida di arresto (1a) e far rientrare i
tasselli scorrevoli lungo la seconda scanalatura.
4. Stringere nuovamente i dadi ad alette (1b).
5. L‘adattamento alla supercie di guida superiore va
eseguito allo stesso modo.
11.4.3 Cambiare il lato dell’arresto parallelo (Fig. 16)
1. Svitare completamente i dadi ad alette (1b).
2. Rimuovere la guida di arresto (1a) e reinserire le
viti a testa tonda (1c) sul lato opposto dell’arresto
parallelo (1).
11.4.4 Regolare la larghezza di taglio (Fig. 12)
• In caso di taglio longitudinale di parti in legno occor-
re utilizzare l’arresto parallelo (1).
• È possibile bloccare l’arresto parallelo (1) su en-
trambi i lati del banco sega (2).
• Sulla barra di guida (28) sul lato anteriore del banco
sega (2) sono presenti due scale. Una a caratte-
ri rossi e un’altra a caratteri neri, che indicano la
distanza tra la guida di arresto (1a) e la lama (7)
(larghezza di taglio):
- Utilizzare la scala superiore a caratteri neri se è
stata montata la guida di arresto (1a) piatta (per
materiale sottile).
- Utilizzare la scala inferiore a caratteri rossi se è
stata montata la guida di arresto (1a) marginale
(per materiale spesso).
Per regolare l’arresto parallelo (1) su una dimensione
specica, procedere come segue:
1. Sollevare la leva eccentrica (E).
2. Spostare l’arresto parallelo (1) no a quando la di-
mensione desiderata non è visibile sulla scala del-
la barra di guida (28) nel vetro di ispezione (23).
3. Premere completamente verso il basso la leva ec-
centrica (E) per ssarla.
11.4.5 Regolare la lunghezza di arresto (Fig. 1)
Per evitare l’inceppamento del prodotto da tagliare, la
guida di arresto (1a) può essere spostata in direzione
longitudinale.
Regola del pollice: La parte posteriore della battuta
di arresto sora una linea immaginaria che inizia ap-
prossimativamente al centro della lama della sega e
scorre all’indietro a 45 °.
1. Regolare la larghezza di taglio necessaria.
2. Allentare i dadi ad alette (1b).
3. Spostare la guida di arresto (1a) no a quando la
sua estremità posteriore non entra in contatto con
la linea immaginaria a 45°.
11.1.2 Protezione contro il sovraccarico
In caso di sovraccarico il motore si disinserisce automa-
ticamente. Dopo un tempo di ra󰀨reddamento (di durata
diversa) è possibile inserire nuovamente il motore.
1. Lasciare ra󰀨reddare il prodotto.
2. Premere l’interruttore di sovraccarico (13).
3. Riaccendere la macchina come descritto al pun-
to 11.1.1.

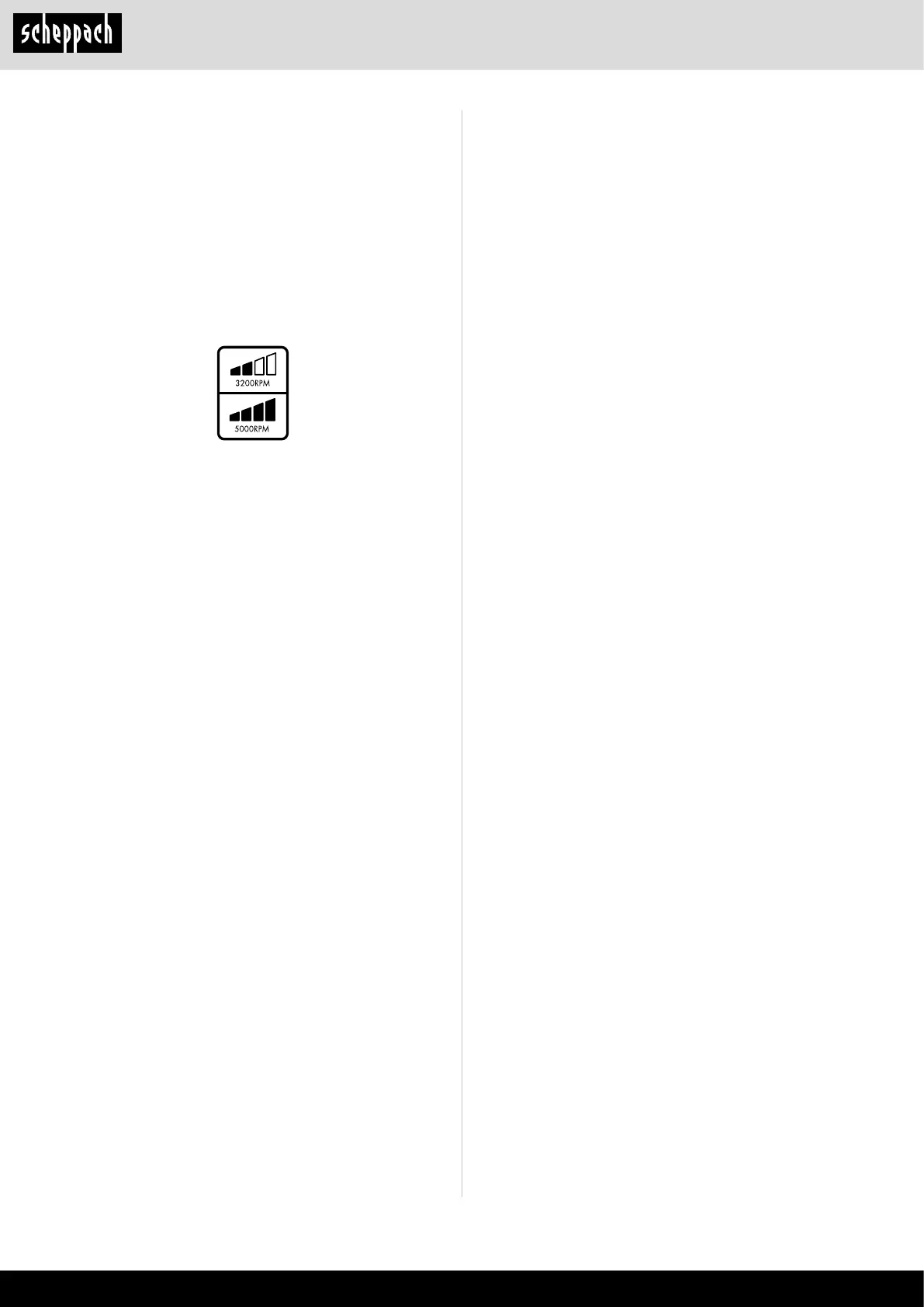

11.1.3 Selettore di velocità
La sega dispone di 2 intervalli di numeri di giri:
• Per azionare la sega a regime ridotto, premere sul
selettore di velocità (12) il tasto “3200 RPM” (inter-
ruttore per regime ridotto 12b).
• Per azionare la sega a regime elevato, premere sul
selettore di velocità (12) il tasto “5000 RPM” (inter-
ruttore per regime elevato 12a).
11.2 Regolare la profondità di taglio (Fig. 1)
Ruotando la manovella (15) è possibile regolare la
lama (7) alla profondità di taglio desiderata.
• In senso antiorario: profondità di taglio maggiore
• In senso orario: profondità di taglio minore
Vericare la regolazione con un taglio di prova.
11.3 Regolare l’angolo di taglio (Fig. 1)
Con la sega circolare da banco è possibile eseguire
tagli obliqui verso sinistra da 0 ° a 45 ° no all’arresto
parallelo (1).
m Prima di ogni taglio, vericare che non sia possibile
alcuna collisione tra l’arresto parallelo (1), la battuta
trasversale (9) e la lama (7).
1. Svitare la manopola di arresto (14).
2. Regolare il valore angolare desiderato sulla scala
(16) premendo e ruotando contemporaneamente
la manovella (15).
3. Bloccare la manopola di arresto (14) al valore an-
golare desiderato.
11.4 Utilizzo dell’arresto parallelo
11.4.1 Altezza di arresto (Fig. 16)
• La guida di arresto (1a) dell’arresto parallelo (1) di-
spone di due superci di guida di altezze diverse.
• Per ogni spessore dei materiali da taglio deve es-
sere usata una guida di arresto (1a) per materiali
spessi (sopra i 25 mm di spessore del pezzo da la-
vorare) e per materiali sottili (sotto i 25 mm di spes-
sore del pezzo da lavorare).
