Montar os suportes de
parede
Escolha uma parede com capacidade de carga ade-
quada para a montagem. Para a montagem em alve-
naria maciça, são fornecidas buchas standard. Para
paredes de outro tipo de constituição, recomendamos
a utilização de buchas especiais adequadas.
NOTA:
Ao escolher a altura de montagem tenha em
atenção o comprimento do cabo de ligação.
1. Marque os furos na parede à altura desejada de
forma horizontal entre si.
2. Faça os furos com uma broca de Ø 5 mm.
3. Insira as buchas nos furos.

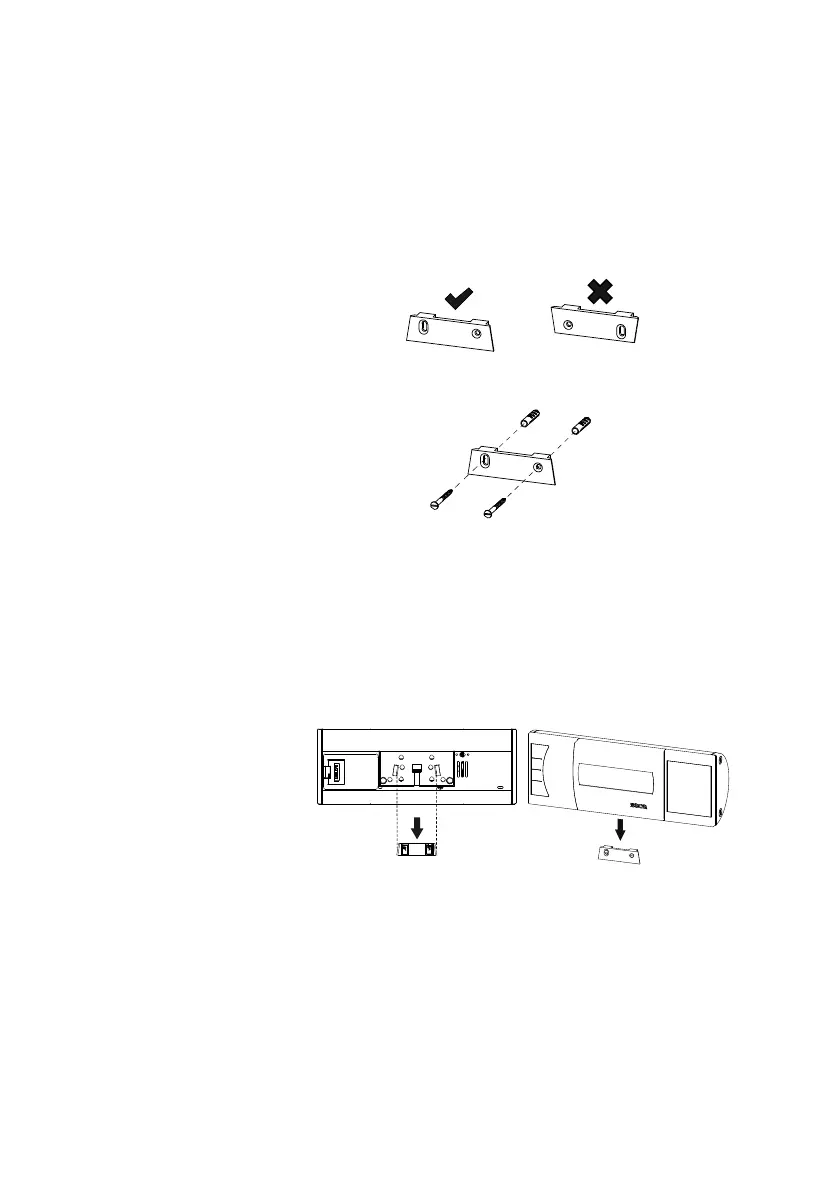

4. Aparafuse o suporte na parede orientado como
ilustrado na figura.
Colocar a caixa do
mostrador no suporte
de parede
Coloque a caixa do mostrador no suporte de
parede, como ilustrado no desenho anterior.
Vista de trás
(diagrama esquemático)
