112
PARTS LIST
18

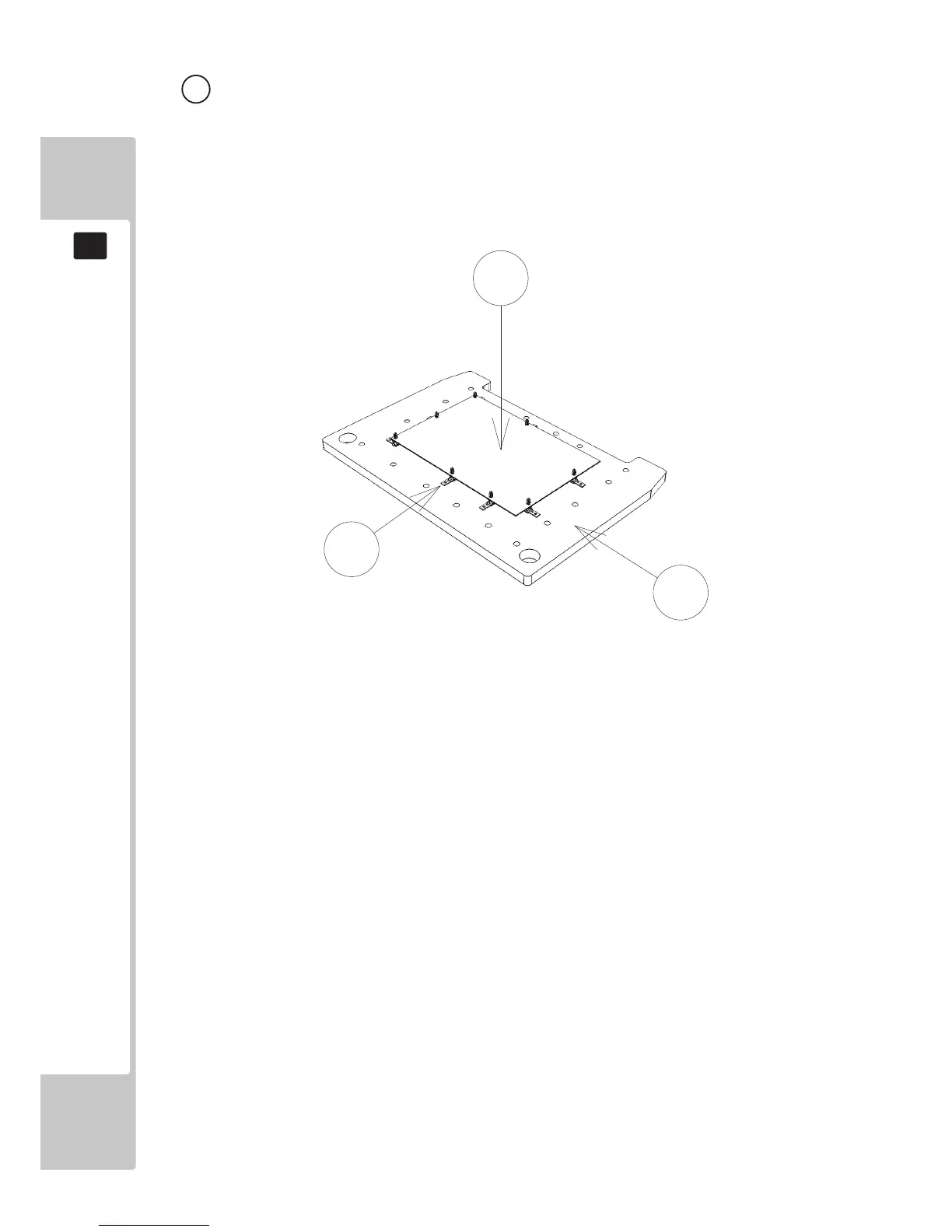

11 ASSY AC MAIN BD (DB-4100UK) (D-1/1 )
ITEM NO PART NUMBER DESCRIPTION QTY
****1 DB-4101UK WOODEN BASE MAIN BD 1
****101 838-0023UK PCBA - RED ONE 1
****102 280-L00640-WX STANDOFF 6MM 4 HOLE WOOD XL 8
****103 280-A01264-WX ROUTER TWIST D12 SO6.4 WOOD X 6
****104 280-A02064-WX ROUTER TWIST D20 SO6.4 WOOD X 9
****302 DB-60009UK WH DC RED ONE 1
****305 DB-60012UK WH DIRECT OUTS 1
****309 DB-60016UK WH ST MOTOR 1
****311 DB-60018UK WH CAN A 1
****314 DB-60041UK WH TERMINATOR 2
****315 DB-60042UK WH SERIAL CAT 5 1
1
101
102
