Seko KEMIDOSE DOUBLE - Page 20

KemiDose | pH · ORP · Chlor
0000139024 rev. 1.0 DE
3

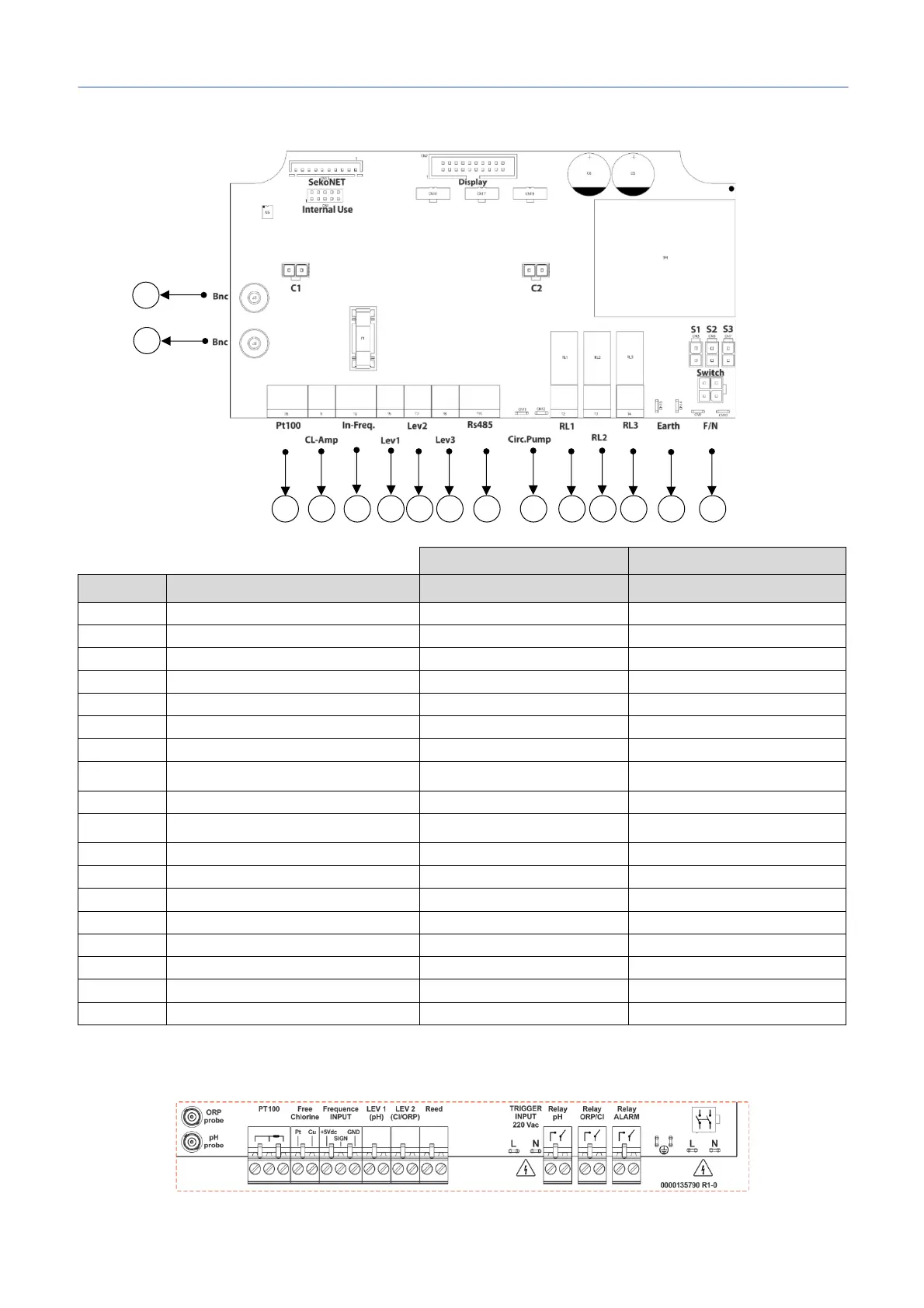

3. ELEKTROANSCHLÜSSE
Doppelpumpensystem
Klemme
Beschreibung
KemiDose pH · ORP
KemiDose pH · ORP · CL
1
Einlasssonde
ORP
ORP
2
Einlasssonde
pH
pH
3
Eingangstemperatur
TEMP (PT100)
TEMP (PT100)
4
Einlasssonde
Nicht benutzt
Freies Chlor
5
Eingangsfrequenz Signal
Durchfluss (Freq. Eingang)
Durchfluss (Freq. Eingang)
6
Füllstand (Produktbehälter)
pH Füllstandssonde
pH Füllstandssonde
7
Füllstand (Produktbehälter)
Chlor (ORP) Füllstandssonde
Chlor Füllstandssonde
8
Füllstand (externer Reed-
Durchflusssensor)
Durchfluss (REED Sensor)
Durchfluss (REED Sensor)
9
Serielle Schnittstelle
Nicht vorhanden
Nicht vorhanden
10
Triggereingang 220Vac (Hochspannung)
Umwälzpumpe
(Eingang 220Vac)
Umwälzpumpe
(Eingang 220Vac)
11
Ausgangsrelais R1
RL1 AUX1 pH
RL1 AUX1 pH
12
Ausgangsrelais R2
RL2 AUX2 ORP/Chlor
RL2 AUX2 ORP/Chlor
13
Ausgangsrelais R3
RL3 Alarme
RL3 Alarme
14
Erdungsanschluss
Erdung
Erdung
15
Stromversorgung
220-240 Vac 50-60 Hz (F/N)
220-240 Vac 50-60 Hz (F/N)
C1
Pumpenanschluss
pH
pH
C2
Pumpenanschluss
Chlor (ORP)
Chlor
SekoNet
WiFi-Modul
WiFi-Karte (separater Produktcode)
WiFi-Karte (separater Produktcode)
Beschriften Verbindungen
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
