Seko KEMIDOSE DOUBLE - Conexiones Eléctricas

KemiDose | pH · ORP · Cloro
0000139024 rev. 1.0 ES
3

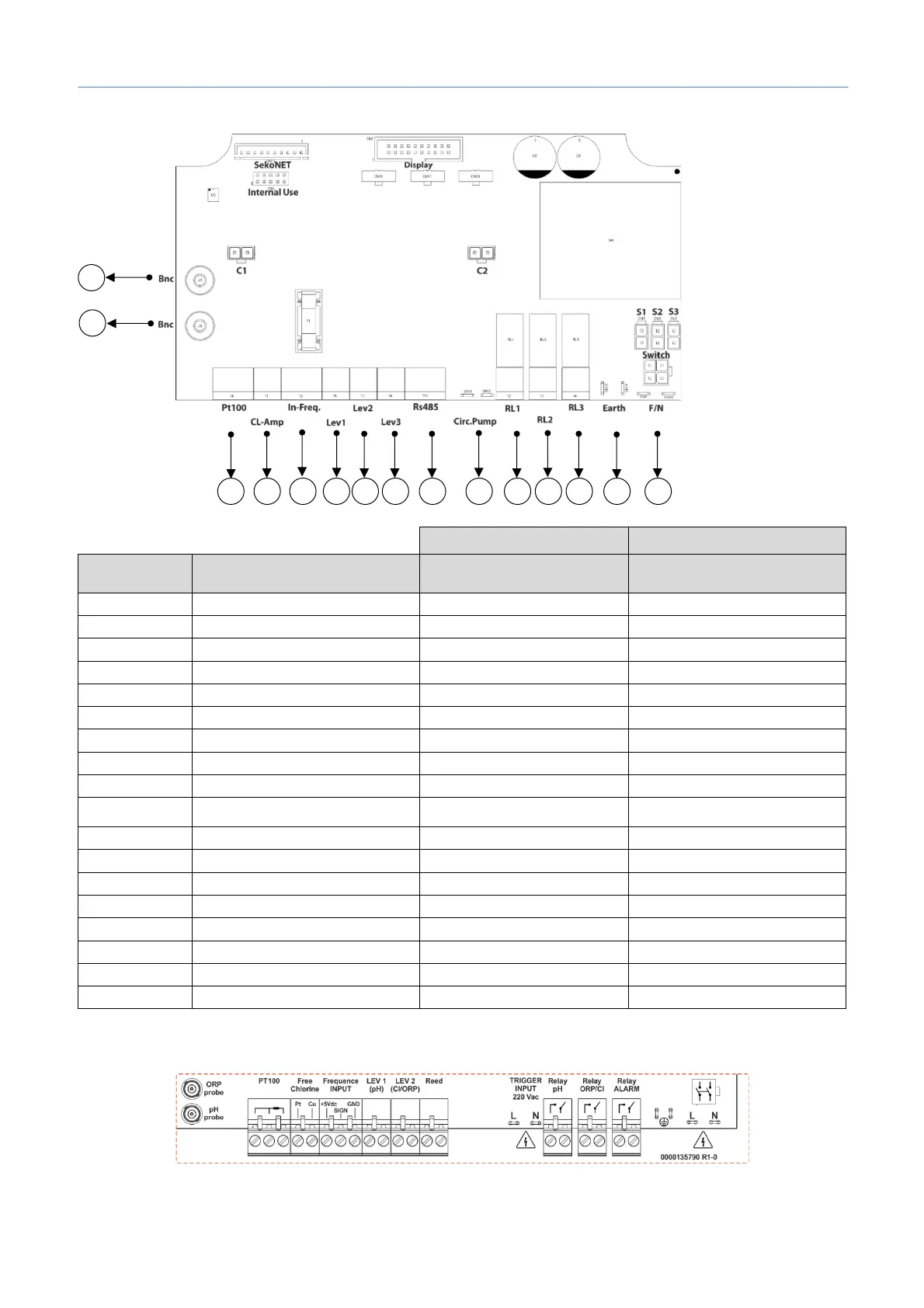

3. CONEXIONES ELÉCTRICAS
Sistema de bomba doble
Abrazadera
Descripción
KemiDose pH · ORP
KemiDose pH · ORP · CL
1
Entrada de sonda
ORP
ORP
2
Entrada de sonda
pH
pH
3
Entrada temperatura
TEMP (PT100)
TEMP (PT100)
4
Entrada de sonda
No utilizado
Cloro libre
5
Entrada de señal de frecuencia
Caudal (Entrada frec.)
Caudal (Entrada frec.)
6
Nivel (tanque de producto)
Sonda de nivel pH
Sonda de nivel pH
7
Nivel (tanque de producto)
Sonda de nivel Cloro (ORP)
Sonda de nivel Cloro
8
Nivel (tanque de producto)
Flujo (sensor REED)
Flujo (sensor REED)
9
Puerto serial
No presente
No presente
10
Entrada de disparo
Bomba de recirculación
(Entrada 220Vac)
Bomba de recirculación
(Entrada 220Vac)
11
Salida de relé R1
RL1 AUX1 pH
RL1 AUX1 pH
12
Salida de relé R2
RL2 AUX2 OPR/ Cloro
RL2 AUX2 OPR/ Cloro
13
Salida de relé R3
RL3 Alarma
RL3 Alarma
14
Conector de tierra
Tierra
Tierra
15
Fuente de alimentación
220-240 Vac 50-60 Hz (F/N)
220-240 Vac 50-60 Hz (F/N)
C1
Conexión de bomba
pH
pH
C2
Conexión de bomba
Cloro (ORP)
Cloro
SekoNet
Módulo WiFi
Tarjeta WiFi (código dedicado)
Tarjeta WiFi (código dedicado)
Etiqueta de conexiones
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
