Seko KEMIDOSE DOUBLE - Collegamenti Elettrici

KemiDose | pH · ORP · Cloro
0000139024 rev. 1.0 IT
3

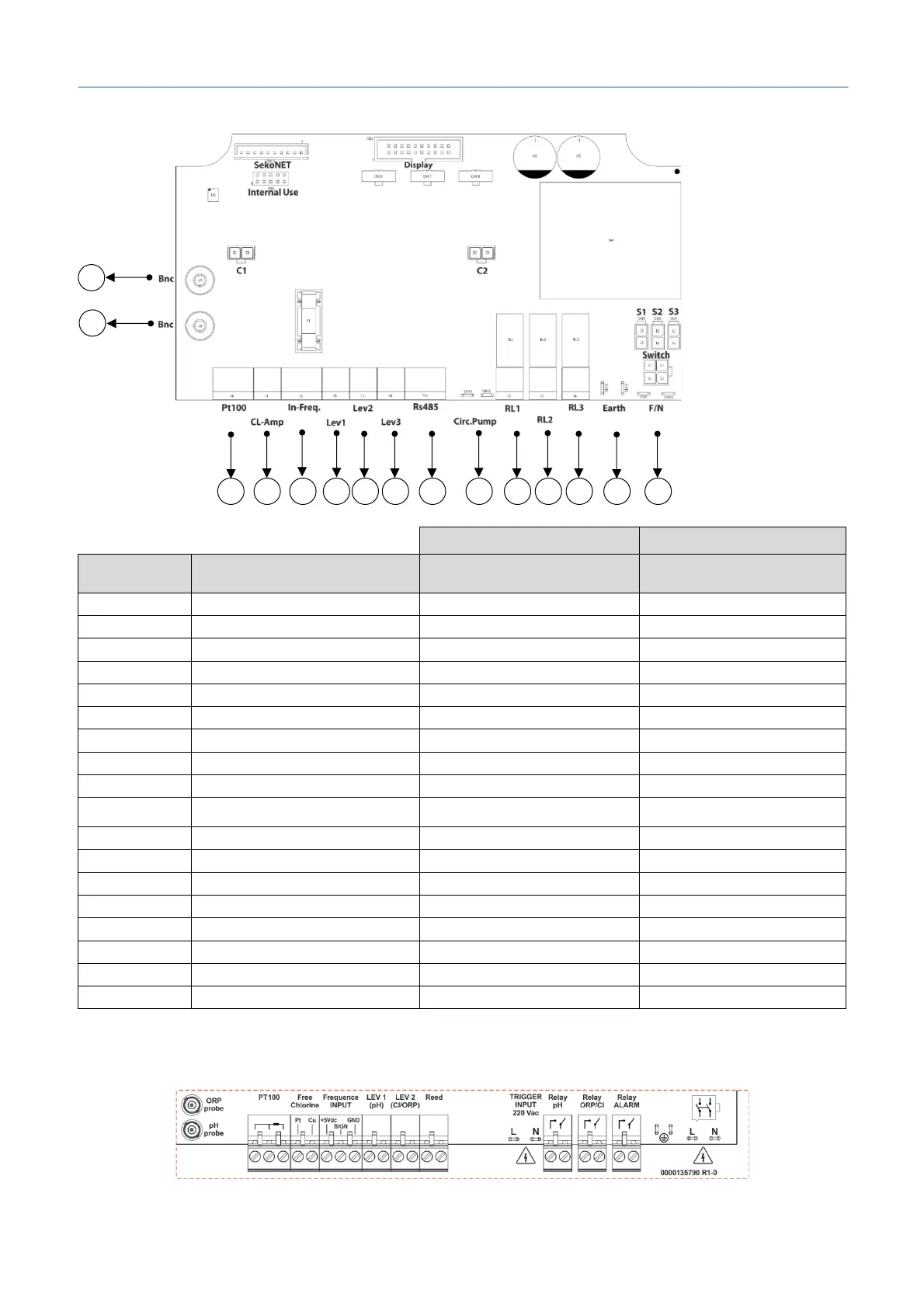

3. COLLEGAMENTI ELETTRICI
Sistema a doppia pompa
Morsetto
Descrizione
KemiDose pH · ORP
KemiDose pH · ORP · CL
1
Ingresso sonda
ORP
ORP
2
Ingresso sonda
pH
pH
3
Ingresso temperatura
TEMP (PT100)
TEMP (PT100)
4
Ingresso sonda
Non usato
Cloro libero
5
Ingresso segnale freq.
Portata (Ingresso freq.)
Portata (Ingresso freq.)
6
Livello (serbatoio prodotto)
Sonda livello pH
Sonda livello pH
7
Livello (serbatoio prodotto)
Sonda livello Cloro (ORP)
Sonda livello Cloro
8
Livello (serbatoio prodotto)
Flusso (sensore REED)
Flusso (sensore REED)
9
Porta seriale
Non presente
Non presente
10
Ingresso trigger
Pompa di ricircolo
(Ingresso 220Vac)
Pompa di ricircolo
(Ingresso 220Vac)
11
Relè di uscita R1
RL1 AUX1 pH
RL1 AUX1 pH
12
Relè di uscita R2
RL2 AUX2 OPR/ Cloro
RL2 AUX2 OPR/ Cloro
13
Relè di uscita R3
RL3 Allarme
RL3 Allarme
14
Connettore di terra
Terra
Terra
15
Alimentazione
220-240 Vac 50-60 Hz (F/N)
220-240 Vac 50-60 Hz (F/N)
C1
Collegamento pompa
pH
pH
C2
Collegamento pompa
Cloro (ORP)
Cloro
SekoNet
Modulo WiFi
Scheda WiFi (codice dedicato)
Scheda WiFi (codice dedicato)
Etichetta connessioni
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
