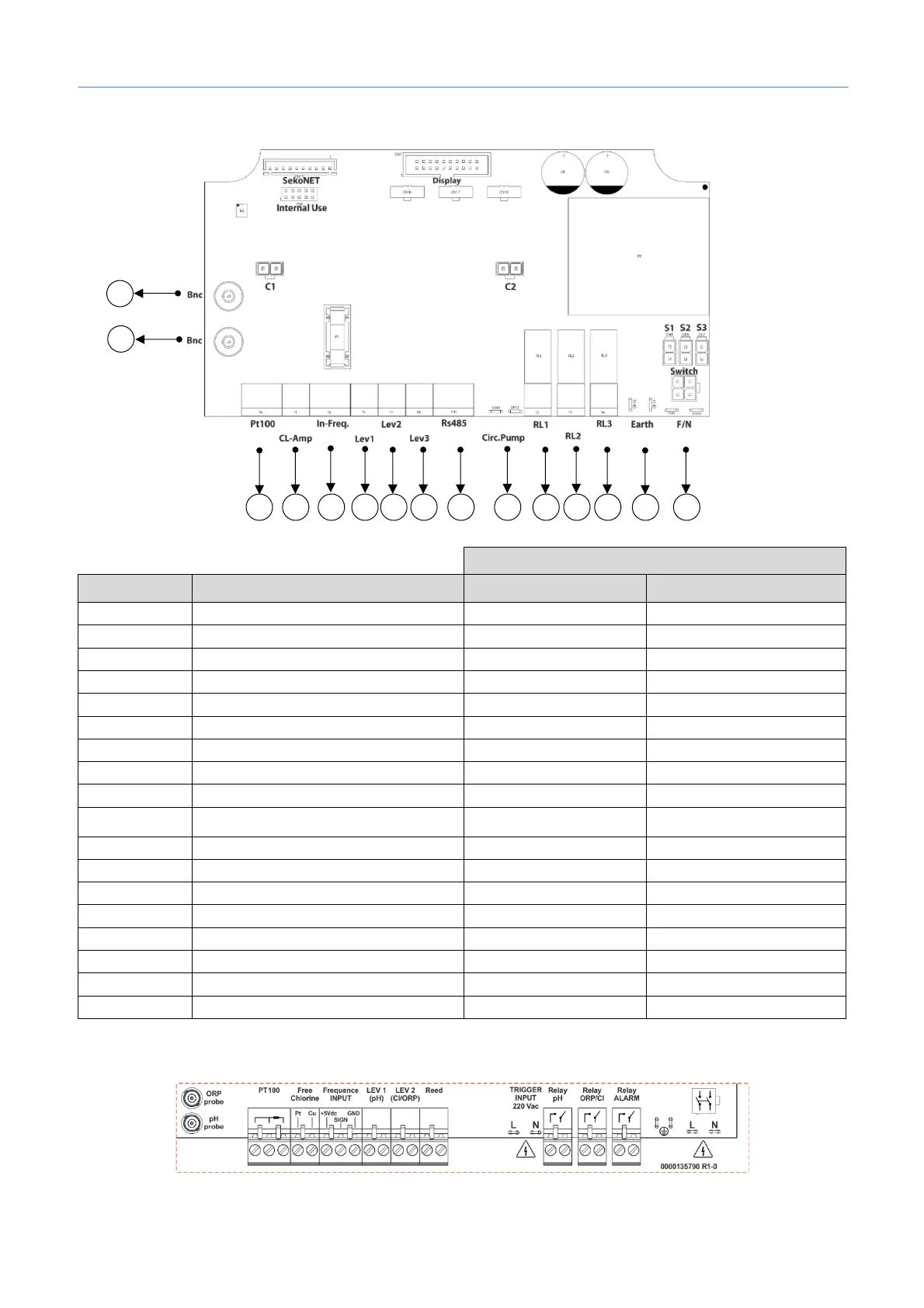

3. RACCORDEMENTS ELECTRIQUES
Système de double pompe
Serrage
Description
KemiDose pH · ORP
KemiDose pH · ORP · CL
1
Sonde d'entrée
ORP
ORP
2
Sonde d'entrée
pH
pH
3
Entrée température
TEMP (PT100)
TEMP (PT100)
4
Sonde d'entrée
Non utilisé
Chlore Libre
5
Entrée signal fréq.
Débit (entrée fréq.)
Débit (entrée fréq.)
6
Niveau (réservoir de produit)
Sonde de niveau pH
Sonde de niveau pH
7
Niveau (réservoir de produit)
Sonde de niveau Chlore (ORP)
Sonde de niveau Chlore
8
Niveau (réservoir de produit)
Débit (capteur REED)
Débit (capteur REED)
9
Port série
Pas présent
Pas présent
10
Entrée de déclenchement 220Vac (haute tension)
Pompe de circulation
(Entrée 220Vac)
Pompe de circulation
(Entrée 220Vac)
11
Relais de sortie R1
RL1 AUX1 pH
RL1 AUX1 pH
12
Relais de sortie R2
RL2 AUX2 OPR/Chlore
RL2 AUX2 OPR/Chlore
13
Relais de sortie R3
Alarme RL3
Alarme RL3
14
Connecteur de terre
Terre
Terre
15
Alimentation électrique
220-240 Vac 50-60 Hz (F/N)
220-240 Vac 50-60 Hz (F/N)
C1
Raccordement de la pompe
pH
pH
C2
Raccordement de la pompe
Chlore (ORP)
Chlore
SekoNet
Module WiFi
Carte WiFi (code produit dédié)
Carte WiFi (code produit dédié)
Étiquette de connexions
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
