Seko KEMIDOSE DOUBLE - Page 32

KemiDose | pH · ORP · Chlor
0000139024 rev. 1.0 DE
15

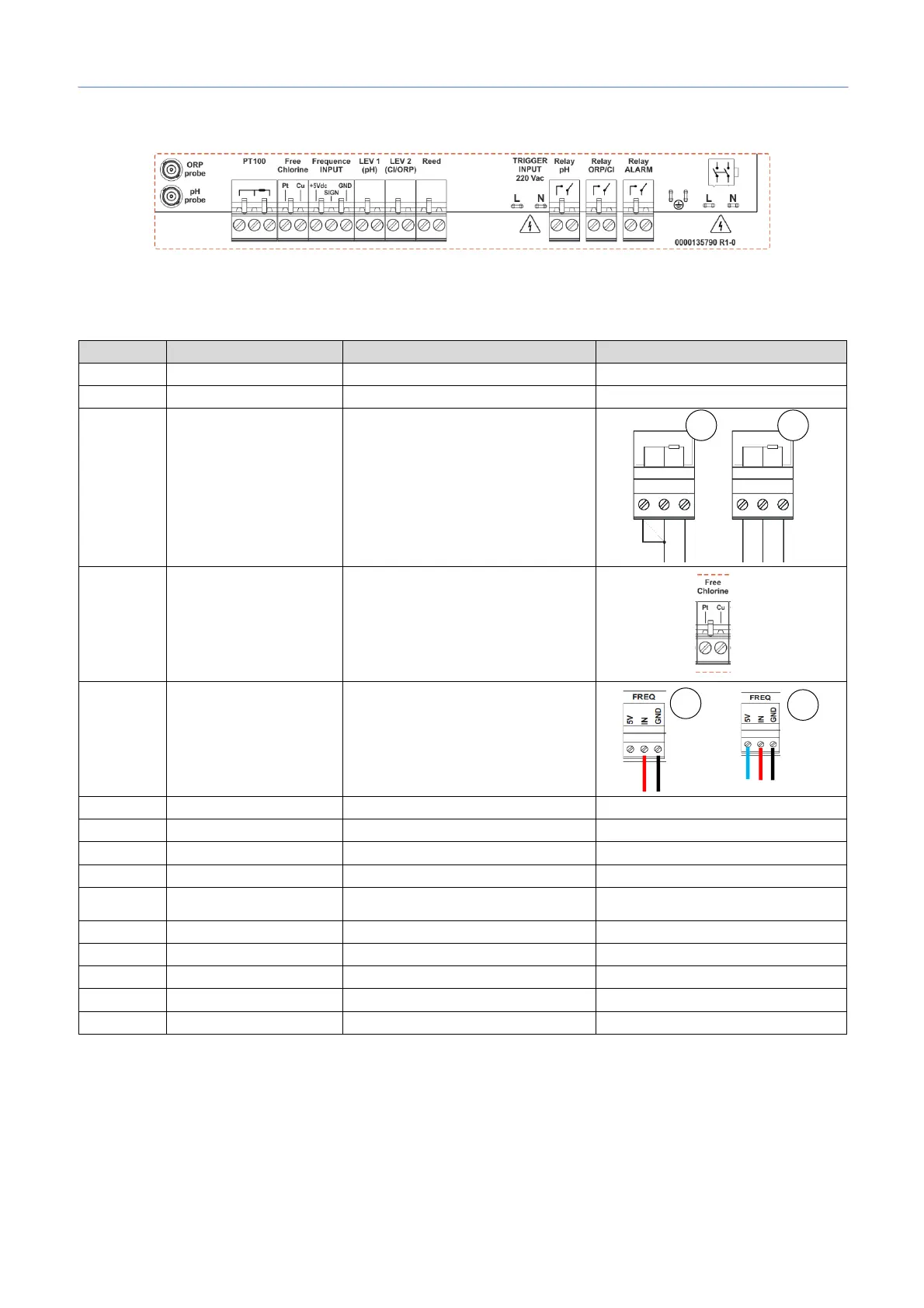

Beschriften Verbindungen:
Kabelverbindungen:
Klemme
Beschreibung
KemiDose pH · ORP
1
Einlasssonde
ORP
Redox-Sonde
2
Einlasssonde
pH
pH-Sonde
3
Einlasssonde
Temperatursensoreingang (PT100):
A: Temperaturfühler mit zwei Drähten
B: Temperaturfühler mit drei Drähten
4
Eingang freies Chlor-
Sensor
Eingang freies Chlor-Sensor:
Pt: Platin Sensor
Cu: Kupfer Sensor
5
Eingangsfrequenz Signal
Frequenzsignaleingang für
Wasserzähler
A: Mechanischer Wasserzähler mit
Reedsensor
B: Padwheel Wasserzähler mit
Hallsensor
6
Füllstand
pH Füllstandssonde
Produktbehälter Füllstandssonde
7
Füllstand
Chlor (ORP) Füllstandssonde
Produktbehälter Füllstandssonde
8
Füllstand
Durchfluss (REED Sensor)
Durchflusssensor
9
Serielle Schnittstelle
Nicht vorhanden
Keiner
10
Triggereingang
Umwälzpumpe
(Eingang 220Vac)
Fase / Neutral-Drähte
11
Ausgangsrelais
RL1 AUX1 pH
Trockenkontakt
12
Ausgangsrelais
RL2 AUX2 ORP/Chlor
Trockenkontakt
13
Ausgangsrelais
RL3 Alarme
Trockenkontakt
14
Erdungsanschluss
Erdung
---
15
Stromversorgung
220-240 Vac 50-60 Hz (F/N)
---
B
A
B
A
