KemiDose | pH · ORP · Cloro
0000139024 rev. 1.0 ES
15

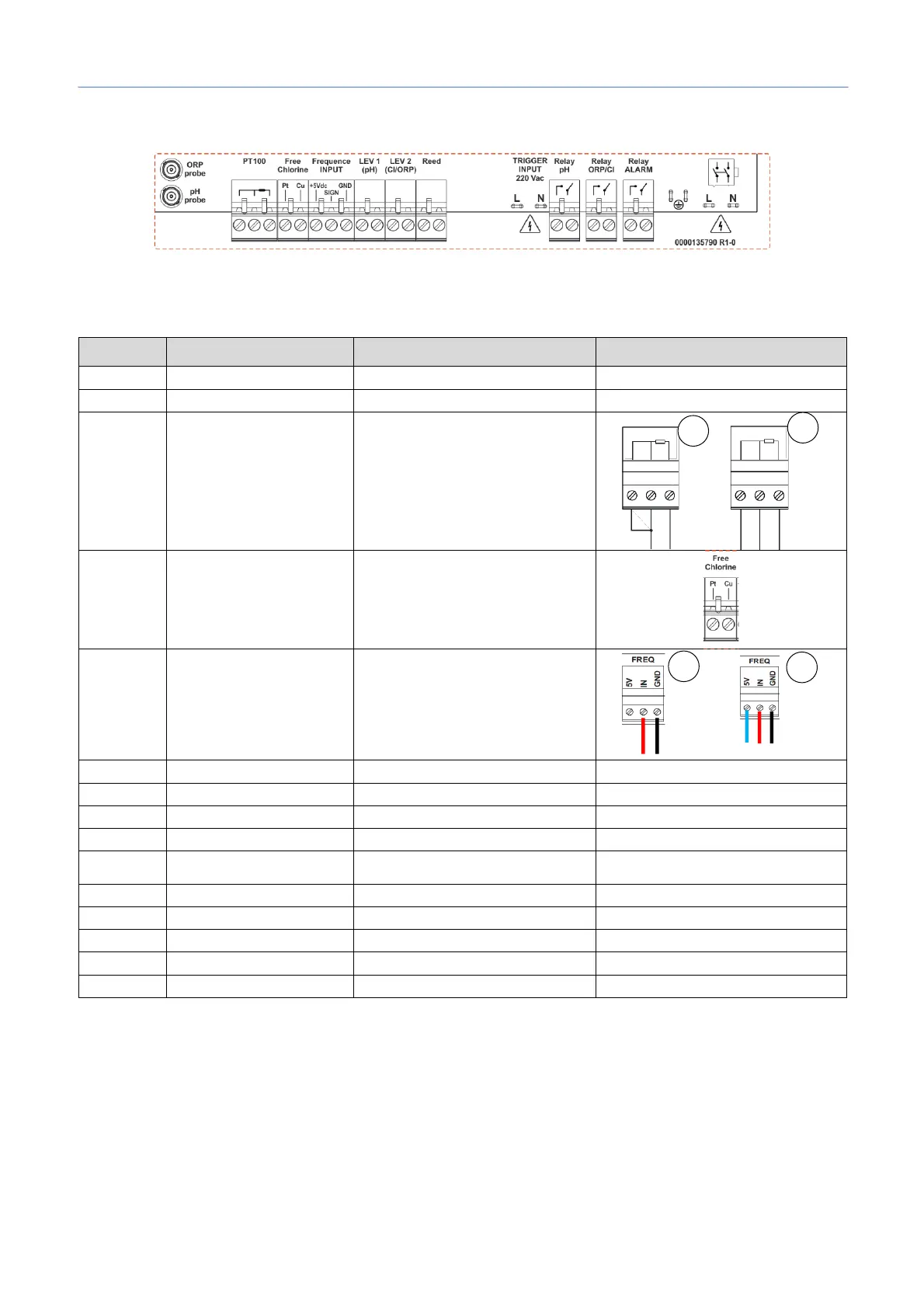

Etiqueta de conexiones:
Conexión de cables:
Abrazadera
Descripción
KemiDose pH · ORP
1
Entrada de sonda
ORP
2
Entrada de sonda
pH
3
Entrada de sonda
TEMP (PT100)
A= Sensor de temp. con dos cables
B= Sensor de temp. con tres cables
4
Entrada de sonda
Cloro libre
Entrada de sonda Cloro libre:
Pt: Sensor de platino
Cu: Sensor de cobre
5
Entrada de señal de
frecuencia
Caudal (Entrada frecuencia)
A= Mecánico Reed
B= Padwheel con sensor Hall
6
Nivel (tanque de producto)
Sonda de nivel pH
Sonda de nivel tanque de producto
7
Nivel (tanque de producto)
Sonda de nivel Cloro (ORP)
Sonda de nivel tanque de producto
8
Nivel (tanque de producto)
Caudal (Sensor REED)
Sensor de flujo
9
Porto Serial
No presente
No presente
10
Entrada de disparo
Bomba de recirculación (Entrada
220Vac)
Fili Fase/Neutro
11
Salida de relé
RL1 AUX1 pH
Contacto seco
12
Salida de relé
RL2 AUX2 OPR/Cloro
Contacto seco
13
Salida de relé
RL3 Alarma
Contacto seco
14
Conector de tierra
Tierra
---
15
Fuente de alimentación
220-240 Vac 50-60 Hz (F/N)
---
B
A
B
A
