Seko KEMIDOSE DOUBLE - Page 62

KemiDose | pH · ORP · Chlore
0000139024 rev. 1.0 FR
15

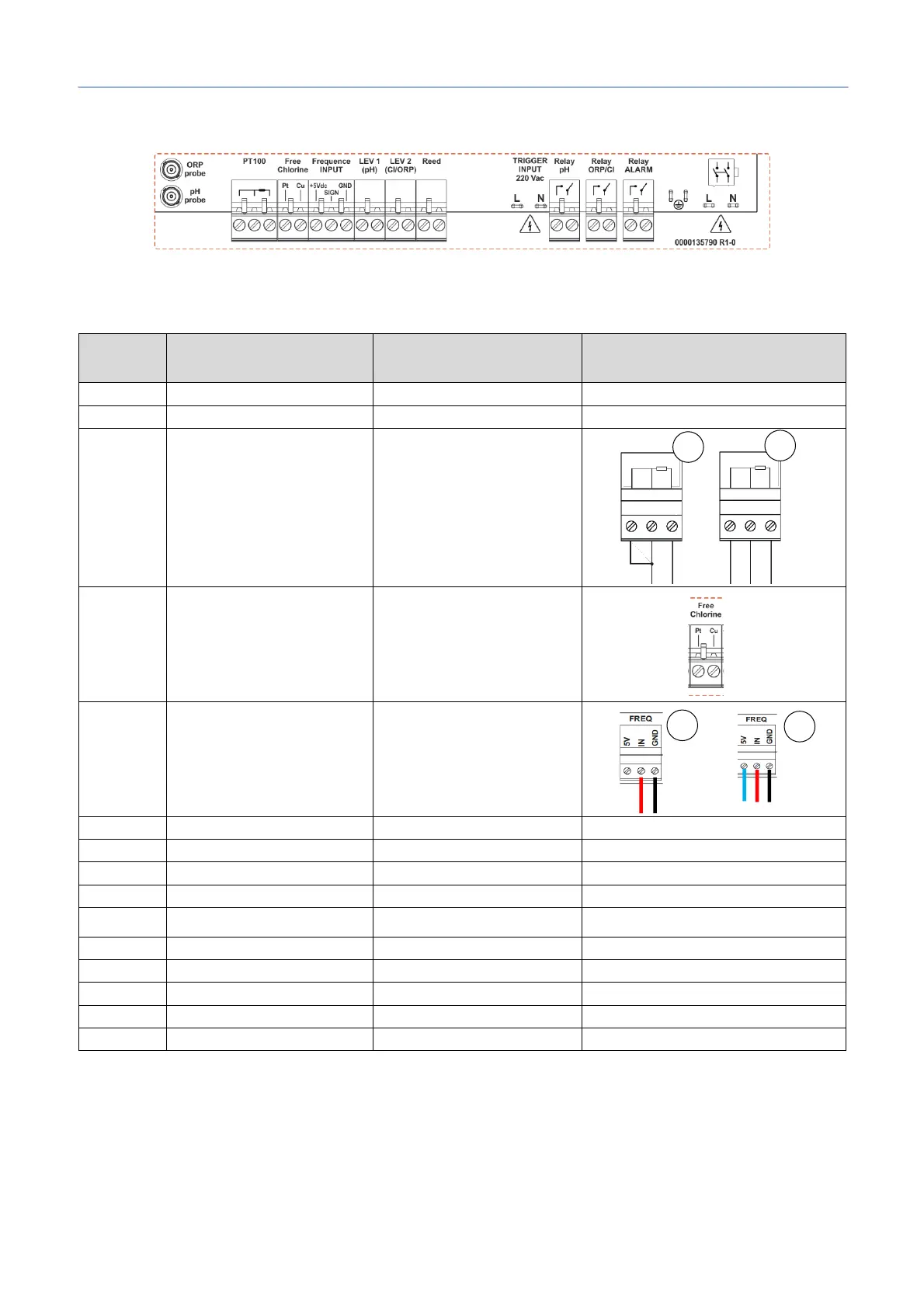

Étiquette de connexions :
Connexions de fils :
Serrage
Description
KemiDose
pH · ORP
1
Sonde d'entrée
ORP
ORP Probe
2
Sonde d'entrée
pH
pH Probe
3
Sonde d'entrée
TEMP (PT100)
A= capteur à deux fils
B= capteur à trois fils
4
Entrée sonde de chlore libre
Entrée sonde de chlore libre:
Pt: Capteur en platine
Cu: Capteur en cuivre
5
Entrée signal fréq.
Débit (entrée fréq.)
A= Reed mécanique
B= Capteur Hall Padwheel
6
Niveau (réservoir de produit)
Sonde de niveau pH
Sonde de niveau réservoir de produit chimique
7
Niveau (réservoir de produit)
Sonde de niveau Chlore (ORP)
Sonde de niveau réservoir de produit chimique
8
Niveau (réservoir de produit)
Débit (capteur REED)
Capteur débit
9
Port série
Pas présent
Aucun
10
Entrée de déclenchement
Pompe de circulation
(Entrée 220Vac)
Fils Phase / Neutre
11
Relais de sortie
RL1 AUX1 pH
Contact sec
12
Relais de sortie
RL2 AUX2 OPR/Chlore
Contact sec
13
Relais de sortie
RL3 Alarme
Contact sec
14
Connecteur de terre
Terre
---
15
Alimentation électrique
220-240 Vac 50-60 Hz (F/N)
---
B
A
B
A
