KemiDose | pH · ORP · Cloro
0000139024 rev. 1.0 IT
15

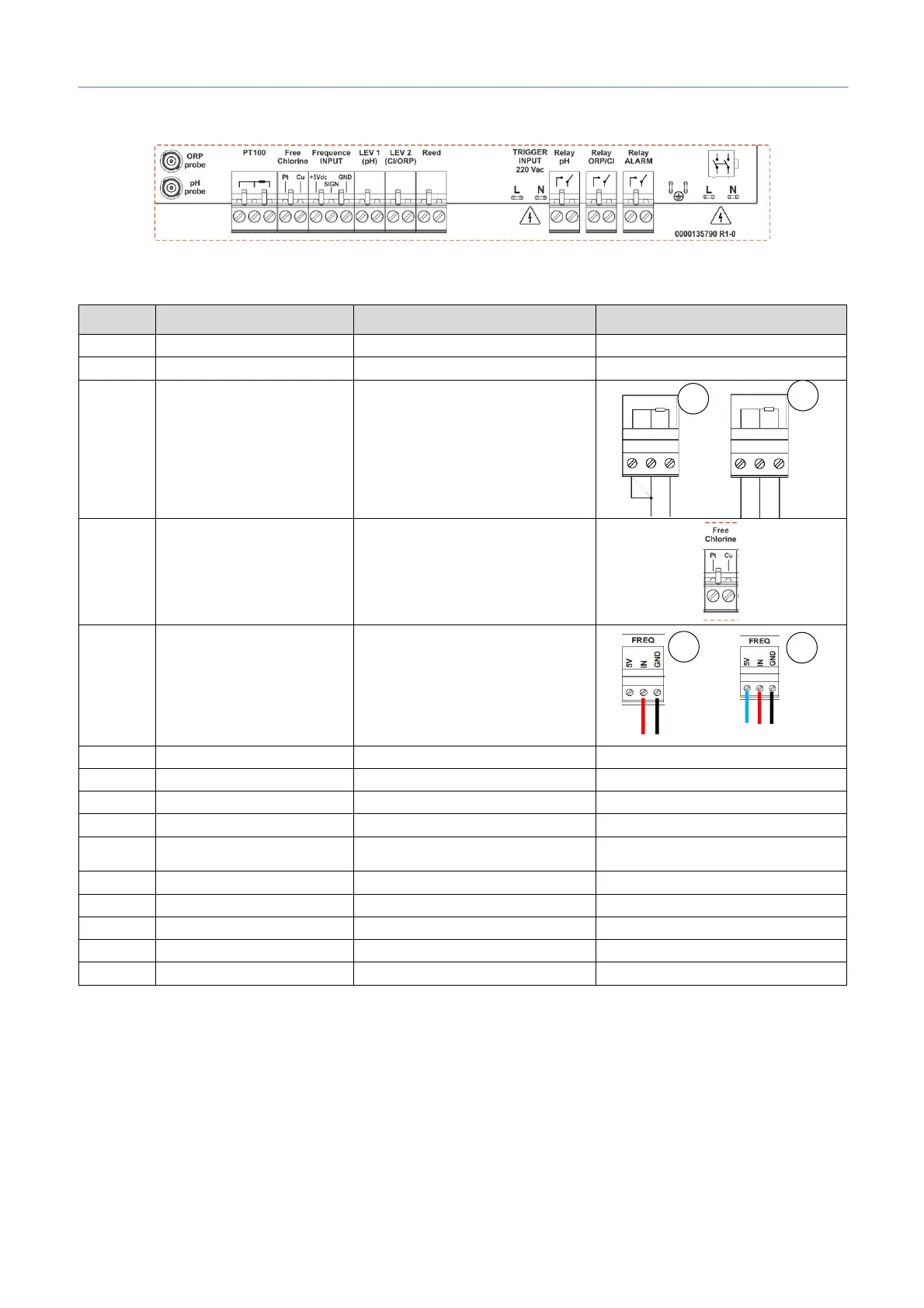

Etichetta connessioni:
Collegamento dei cavi:
Morsetto
Descrizione
KemiDose pH · ORP
1
Ingresso sonda
ORP
2
Ingresso sonda
pH
3
Ingresso sonda
TEMP (PT100)
A= Sensore temp. con due cavi
B= Sensore temp. con tre cavi
4
Ingresso sonda
Cloro libero
Ingresso sonda Cloro libero:
Pt: Sensore in platino
Cu: Sensore in rame
5
Ingresso segnale freq.
Portata (Ingresso frequenza)
A= Meccanico Reed
B= Padwheel a sensore Hall
6
Livello (serbatoio prodotto)
Sonda livello pH
Sonda livello per serbatoio prodotto
7
Livello (serbatoio prodotto)
Sonda livello Cloro (ORP)
Sonda livello per serbatoio prodotto
8
Livello (serbatoio prodotto)
Portata (Sensore REED)
Sensore portata
9
Porta Seriale
Non Presente
Non Presente
10
Ingresso trigger
Pompa di ricircolo (Ingresso
220Vac)
Fili Fase/Neutro
11
Uscita Relè
RL1 AUX1 pH
Contatto secco
12
Uscita Relè
RL2 AUX2 OPR/Cloro
Contatto secco
13
Uscita Relè
RL3 Allarme
Contatto secco
14
Connettore di terra
Terra
---
15
Alimentazione
220-240 Vac 50-60 Hz (F/N)
---
B
A
B
A
