Seko OPL BASIC - Einstellungen und Betrieb

OPL BASIC cod. 0000136322
rev. 2.2
13
3
EINSTELLUNGEN UND
BETRIEB
3.1
PROGRAMMIERUNG
3.1.1
Betriebszeit Pumpe/Elektroventil:
Für die Kalibrierung
(Max. Betriebszeit 10 Minuten)
5.
Drehen Sie den Trimmer
DOSING
gänzlich gegen den Uhrzeigersinn
6.
Lokalisieren Sie d
en Jumper
TYPE
am Schaltkreis und schließen Sie diesen um zur Modalität
KALIBRIERUNG zu gelangen „
LED rot
-
blinkend
“.
7.
Die Taste START DOSING so lange gedrückt halten, bis die Pumpe startet
(rote LED leuchtet)
,
anschließend loslassen. Mit Hilfe eines Messb
ehälters die zu dosierende Menge abmessen. Nach
Erreichen der gewünschten Menge die Taste START DOSING drücken um die Pumpe zu stoppen
(die
rote LED blinkt und der Summer gibt ein akustisches Signal ab).
Die Betriebszeit OPL BASIC ist
hiermit programmiert.
Wiederholen Sie den Vorgang, wenn Sie ein anderes Produkt hinzufügen
möchten.
8.
Entfernen Sie den Jumper
TYPE
.

Die Dosierzeit Default beträgt 1 Sekunde
3.1.2
Verzögerungszeit: (Max. Verzögerungszeit 5 Minuten)

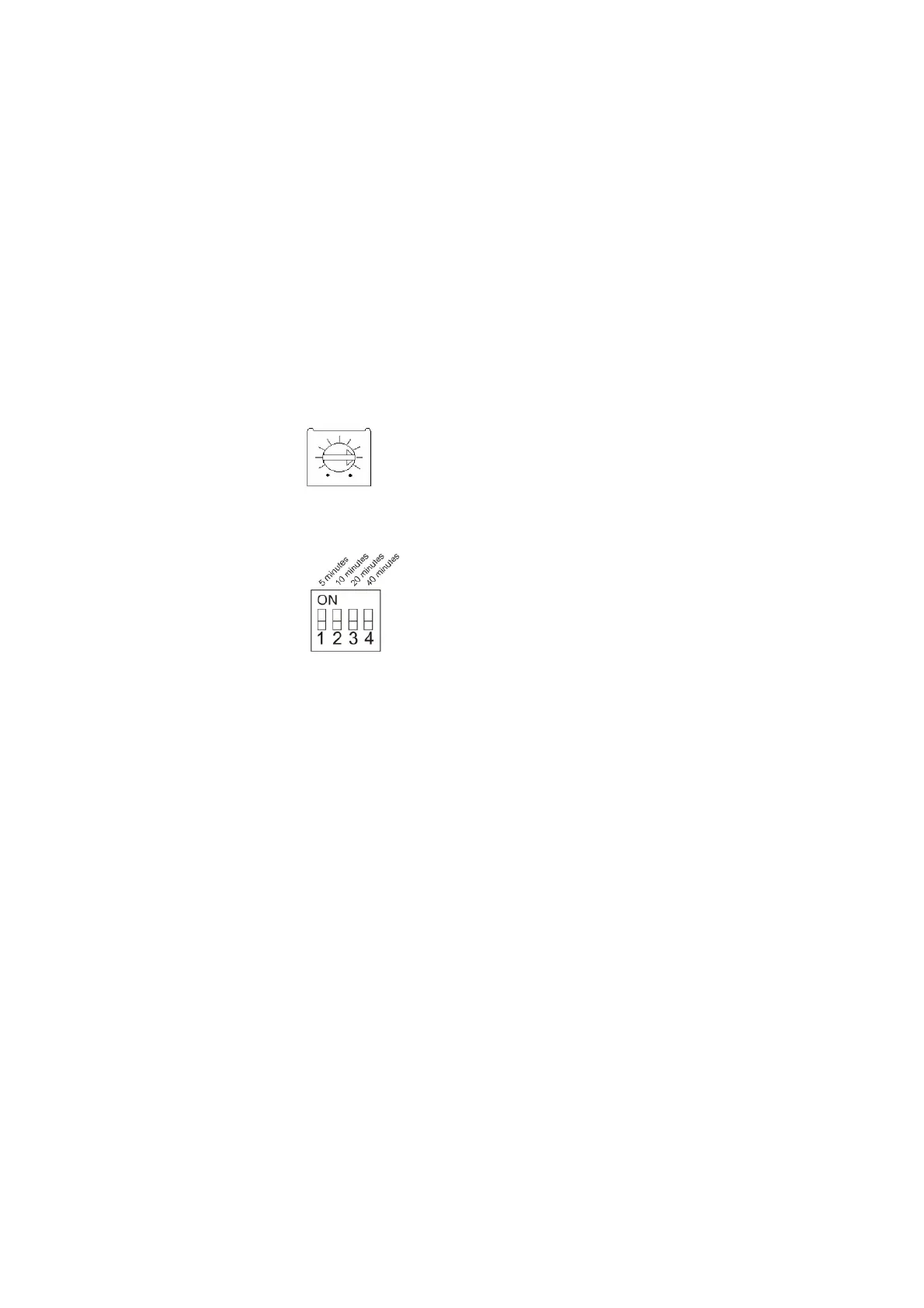

Stellen Sie die Verzögerung über den Trimme
r
DELAY
am Schaltkreis ein
3.1.3
Unterbrechung: (Max. Unterbrechung 75 Minuten)
Diese Eigenschaft verringert die kontinuierliche Abgabe des Produkts während eines festgelegten Zeitintervalls.
Wählen Sie eine Serie von Schaltern (1 bis 4), um die Ge
samtzeit der Unterbrechung zu programmieren.

Beispiel: Für eine Unterbrechung von 15 Minuten, stellen Sie die Schalter #1 und #2 auf Position ON und
alle anderen Schalter auf Position OFF.
Für eine maximale Unterbrechung (75 Min.), stellen Sie
alle Schalter auf Position ON.
Für einen kontinuierlichen Betrieb stellen Sie alle Schalter auf Position OFF.
3.2
BETRIEB
3.2.1
Manuelle Aktivierung
Drücken Sie den Schalter
Start Dosierung
am Deckel oder an der Konsole. OPL BASIC beginnt die Rückwärtsz
ählung
der Verzögerungszeit (falls verwendet). „
LED grün
-
blinkend
“. Danach wird die Pumpe oder das Elektroventil
für die
programmierte Zeitdauer aktiviert. „
LED grün
–
Dauerlicht
“. Nach Ablauf der Pausenzeit sind Pumpe/Elektroventil zum
erneuten Start be
reit.
3.2.2
Aktivierung des Signals
Sobald das Eingangssignal des Schaltkreises ein Triggersignal (mindestens 3 Sekunden) bei 20
-
230 V AC empfängt,
beginnt die Verzögerungszeit (falls verwendet) mit der Rückwärtszählung. „
LED grün
-
blinkend
“. Danach wird
die
Pumpe oder das Elektroventil
für die programmierte Zeitdauer aktiviert. „
LED grün
–
Dauerlicht
“. Nach Ablauf der
Pausenzeit sind Pumpe/Elektroventil zum erneuten Start bereit.
3.2.4
Unterbrechungssignal
Die Unterbrechung arbeitet bei Systemen mit zwei Besc
hickern autonom.
Während der Unterbrechung ist die LED grün und blinkt.
3.2.4
Deaktivierung der Starttaste
Auf dem Schaltkreis des Displays ist ein mit „Pump 1“ oder „Pump2“ gekennzeichneter Jumper vorhanden. Dieser kann
verwendet werden, um bei bestimmte
n Anwendungen die manuelle Aktivierung auszuschließen oder die Aktivierung nur
über den Fernbedienungsknopf zu ermöglichen. Dieser Jumper beeinflusst nur den Startknopf an Bord der Maschine.
Die Pumpe kann in jedem Fall über den Startknopf der Fernbedienun
g oder das Triggersignal aktiviert werden.


Befindet sich der Jumper auf Position ON (geschlossen), ist der Startknopf an Bord der Maschine aktiviert.


Befindet sich der Jumper auf Position OFF (offen), ist der Startknopf an Bord der Maschine deaktivie
rt.
3.2.5
Alarme
Sobald ein Alarm auftritt, leuchtet die zweifarbige LED
rot
und der Summer ertönt. Es ist erforderlich, eine
Füllstandsonde anzuschließen
(Abbildung 2).
5 minuten
0 s.
