OPL BASIC cod. 0000136322
rev. 2.2
24
1.5
MATÉRIEL NÉCESSAIRE POUR L’INSTALLATION
Câble
bipolaire: 2x1.5
-
H
-
05 VVF (qté 1; longueur 2 mt
pour l’alimentation électrique);
Câble bipolaire: 2x1.5
-
H
-
05 VVF (qté 2; longueur 2 mt.
pour le signal);
4x6 mm tuyau en cuivre (qté 1; longueur 2 mt
pour l’électrovanne hydraulique).
Les longueu
rs indiquées ci
-
dessus se réfèrent à des installations
normales. Des longueurs
différentes pourraient être nécessaires.
U
n kit d’installation est disponible (voir le paragr. Entretien & Accessoires).
2
INSTALLATION
Monter l’appareil sur un mur à pr
oximité du lave
-
linge (en utilisant les éléments de fixation appropriés).
Positionner le système dans une position permettant aux opérateurs d’accéder facilement au bouton de mise en marche,
dans un rayon de 20 pieds du distributeur de produits chimiques.
S’assurer que l’appareil est installé dans un lieu sûr, à une hauteur permettant à l’opérateur de charger et vider des récipients
de produits solides et d’effectuer les éventuelles interventions d’entretien ou de remplacement de pièces de rechange.
Avant
de procéder à l’installation, respecter toutes les dispositions de loi applicables en matière de branchements
hydrauliques et électriques et s’assurer que le système est installé de façon sûre et correcte. Pour les branchements
électriques, se référer au
schéma de câblage du lave
-
linge; il peut être demandé au fabricant s’il n’a pas été fourni avec la
machine.
2.1
MONTAGE DU SYSTÈME
Appliquer le système au mur en utilisant les étriers et les vis fournis.
Déterminer une position adaptée pour le système.
En
utilisant l’étrier comme gabarit, marquer la position des trous pour la fixation du système au mur.
Introduire les chevilles dans les trous.
Fixer les étriers en utilisant la boulonnerie fournie.

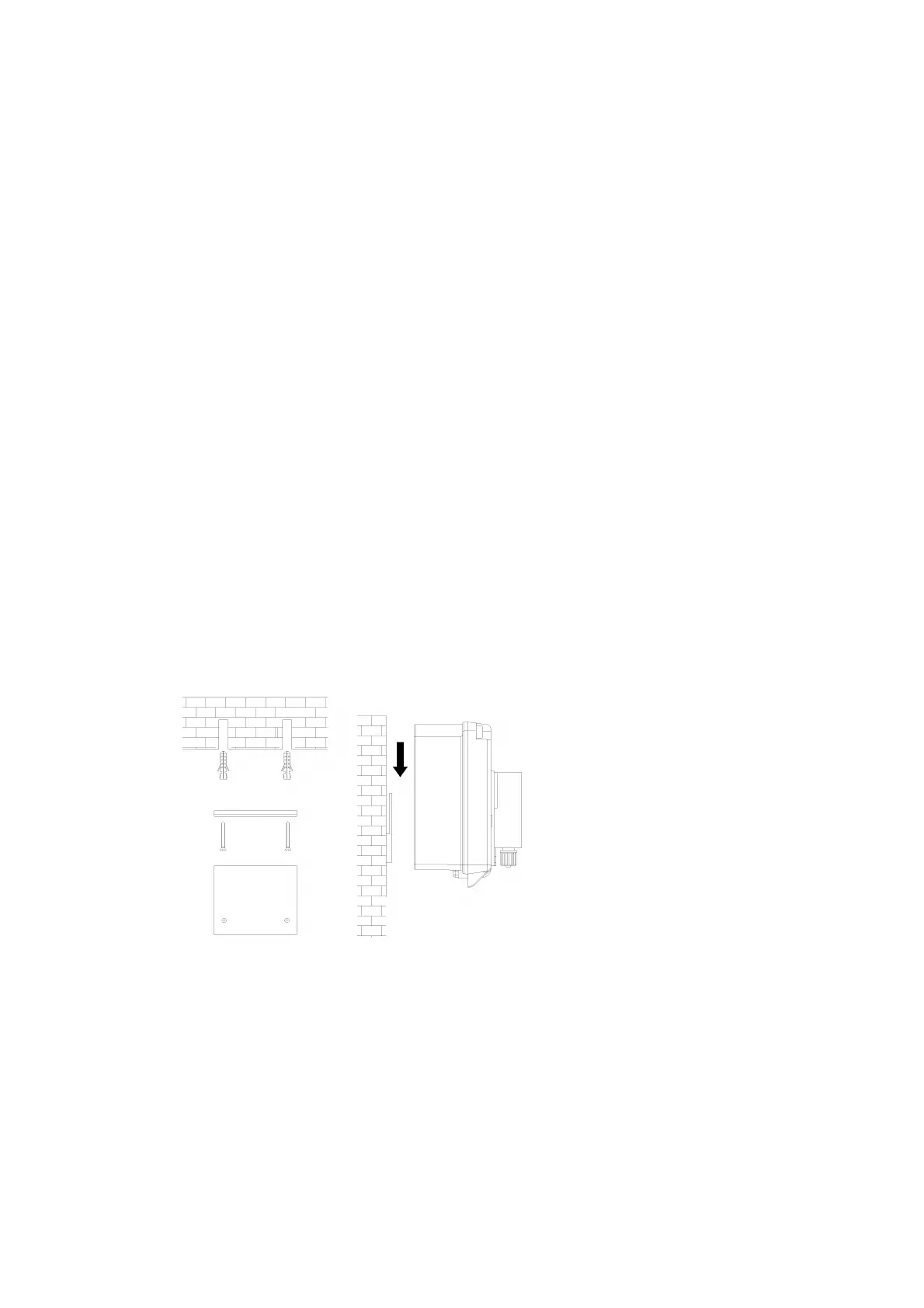

Fixer le boîtier du système avec les étriers, comme indiqué
dans le dessin ci
-
dessous.
Ouvrir la partie antérieure de l’unité et dévisser de ¼ de tour les vis supérieures.
Figure 1
