Seko OPL BASIC - Page 26

OPL BASIC cod. 0000136322
rev. 2.2
25
A
C
D
B
H
F
G
I
E
2.2

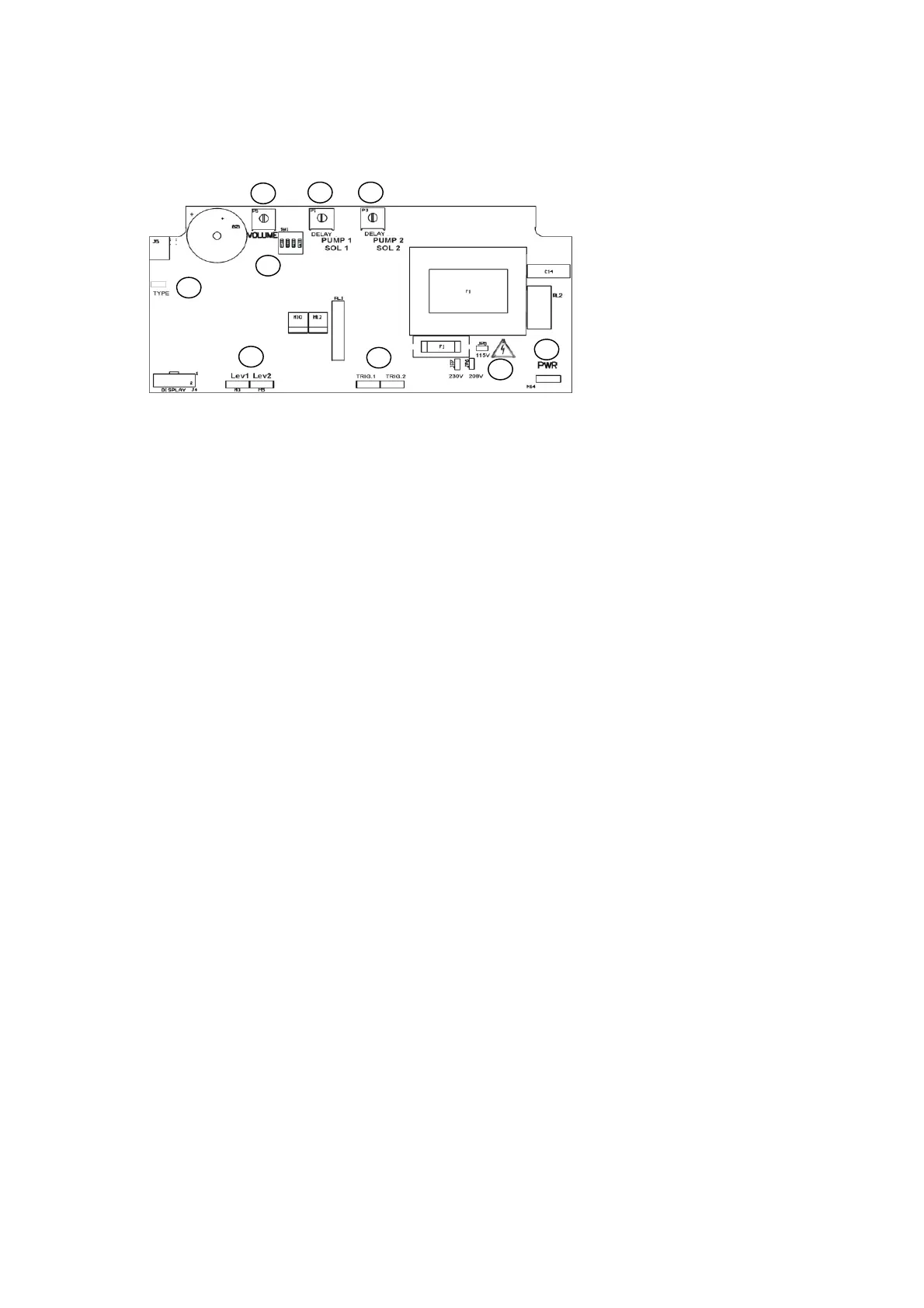

SCHÉMA DU CIRCUIT

ATTENTION: Avant de procéder à l’installation ou à toute autre intervention sur
le dispositif de dosage,
s’assurer que le courant d’alimentation est coupé.
Figure 2
A)
Potentiomètre pour régler le
volume de l’avertisseur (VOLUME)
.
B)
Potentiomètre pour régler le
temps de retard (DELAY) pour la pompe/électrovanne 1
.
Temps ré
glable sur un intervalle de 0 à 5 min.
C)
Potentiomètre pour régler le
temps de retard (DELAY) pour la pompe/électrovanne 2
.
Temps réglable sur un intervalle de 0 à 5 min.
D)
Micro
-
interrupteur pour
le temps de pause (LOCK
-
OUT).
Temps réglable sur un intervalle
de 0 à 75 min par pas de 5 minutes.
Micro
-
interrupteur 1
5 minutes
Micro
-
interrupteur 2
10 minutes
Micro
-
interrupteur 3
20 minutes
Micro
-
interrupteur 4
40 minutes
E)
Pontet pour l’ÉTALONNAGE
F)
Raccord d’entrée du contrôleur de niveau à flotteur:
LEV1
pour
la pompe 1
LEV2
pour la pompe 2
G)
Raccord d’entrée pour le contrôle à distance:
TRIG.1
pour la pompe/électrovanne 1
TRIG.2
pour la pompe/électrovanne 2
La tension applicable peut varier de 20 à 230 Vc.a.
H)
Pontet pour sélectionner la tension d’alimentation d
u dispositif.
Les tensions applicables sont 115
–
208
-
230 Vc.a.
I)
Connecteur d’alimentation pour le dispositif
PWR
2.3
BRANCHEMENTS ÉLECTRIQUES

ATTENTION: OPL BASIC présente une haute tension au transformateur. Toujours couper l’alimentation
avant d’e
xécuter toute intervention d’entretien sur l’appareil.

Avec un multimètre, contrôler tous les branchements électriques à OPL BASIC.
L’application d’une
tension erronée peut endommager irréversiblement l’appareil (dommage non couvert par la garantie).
É
viter de brancher l’appareil à des sources d’énergie sujettes à d’amples variations de tension et/ou à
des surintensités instantanées. Pour tout branchement électrique ou de signal, se référer au schéma de
câblage de ce manuel. Le câblage doit être exécuté
conformément aux normes électriques locales.
2.3.1
Alimentation principale (Fig. 2)
Pour le branchement à l’alimentation électrique:


contrôler la tension de la source d’alimentation principale et s’assurer qu’elle coïncide avec l’une des trois
tensions d
’entrée disponibles (115/208/230 Vc.a.) pour le transformateur.


Avant de brancher l’alimentation, sélectionner la tension désirée à l’aide du pontet
J
sur le circuit
(Figure 2)
.


Débrancher le lave
-
linge de toute alimentation de courant.


Brancher les câbles
provenant de la source d’alimentation principale aux câbles correspondants du circuit
(Figure
2)
.
