OPL BASIC cod. 0000136322
rev. 2.2
17
1.5
MATERIAL NECESARIO PARA LA INSTALACIÓN
Cable bipolar: 2x1.5 (cantidad 1; longitud 2 m
para alimentación eléctrica).
Cable bipolar: 2x1.5 (cantidad 2; longitud 2 m
para señal del trig
ger).
4x6 mm tubo de cobre (cantidad 1; longitud 2 m
para electroválvula hidráulica).
Las longitudes indicadas anteriormente se refieren a instalaciones
comunes. Podrían ser necesarias
longitudes diferentes.
Está disponible un kit de instalación (v
er el punto Mantenimiento y accesorios).
2
INSTALACIÓN
Monte el aparato en una pared cerca de la lavadora (utilizando los elementos de fijación apropiados).
Coloque el sistema en un punto desde el que los operadores puedan acceder fácilmente al botón d
e puesta en marcha y
no más lejos de 20 pies desde el mecanismo de erogación de los productos químicos.
Asegúrese de que se instale en un lugar seguro y a una altura adecuada para que el operador pueda cargar y descargar
contenedores de detergentes sólido
s o realizar eventuales intervenciones de mantenimiento o sustitución de partes de
recambio.
Antes de proceder a la instalación, observe todas las disposiciones de la Ley aplicables en materia de conexiones
hidráulicas y eléctricas para asegurarse de que
el sistema se instale de manera segura y correcta. Para las conexiones
eléctricas, utilice como referencia el esquema de cableado de la lavadora que puede ser abastecido por el productor en
caso de que no se encuentre en la misma máquina.
2.1
MONTAJE DE
L SISTEMA

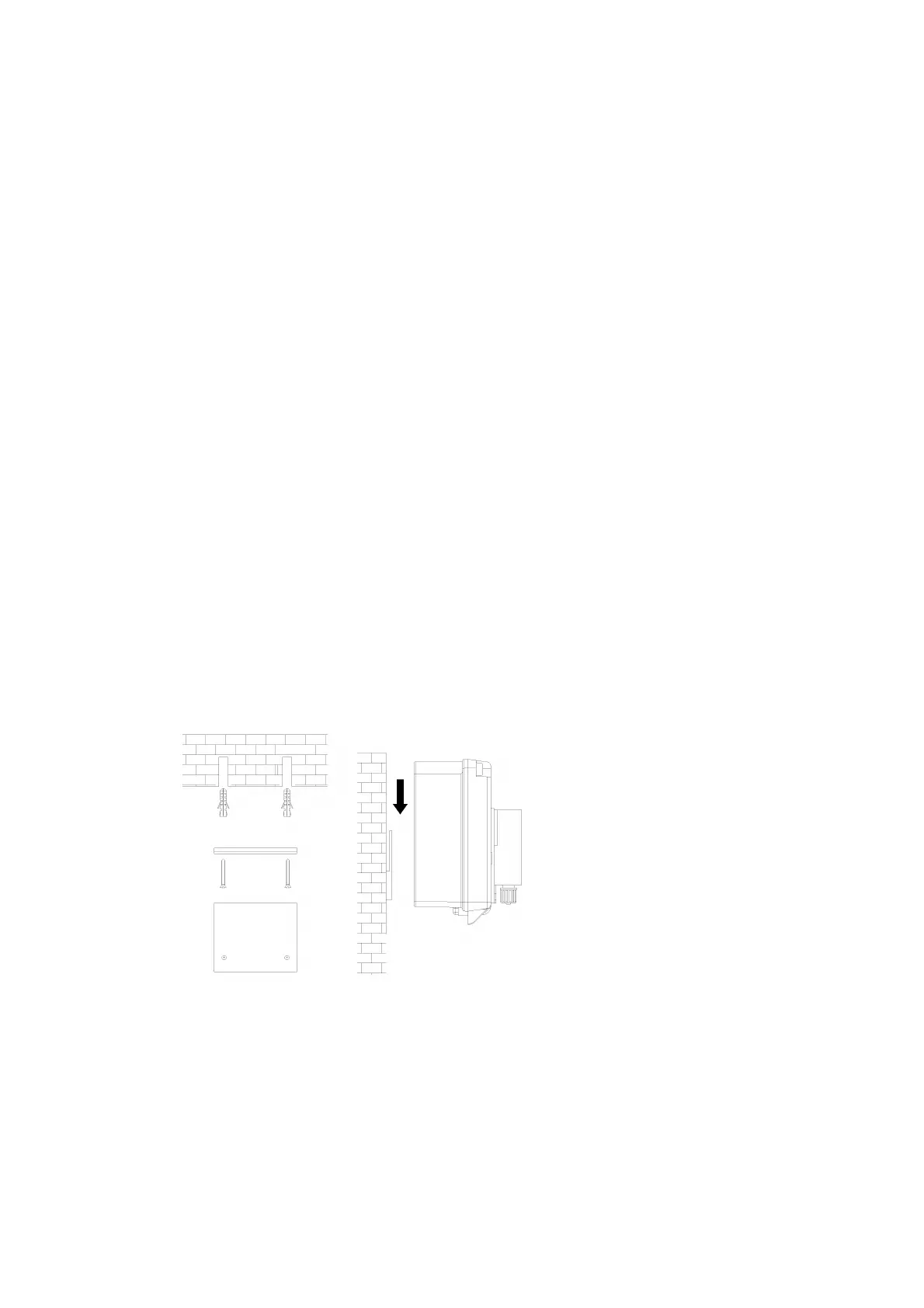

Fije el sistema en la pared con los soportes y los tornillos abastecidos en dotación.
Determine una posición idónea para el sistema.
Utilizando el soporte como escantillón, marque la posición de los hoyos para fijar el sistema en la pared.
Intro
duzca los tacos en los hoyos.
Fije los soportes en su posición utilizando los tornillos abastecidos en dotación.
Fije la caja del sistema en los soportes como se ilustra a continuación.
Abra la parte anterior de la unidad y destornille ¼ de giro los tor
nillos superiores.
Figura 1
