Seko OPL BASIC - Programaciones y Funcionamiento

OPL BASIC cod. 0000136322
rev. 2.2
19
2.3.2
Otras conexiones


Conecte los cables de los bornes del interruptor del detector de nivel de flotador (opcional) con el borne (LEV
-
1/2)
del circuito (figura 2).


Utilizando la consola (opcional), conecte los cables
de la consola con el conectador correspondiente que se
encuentra en el circuito del display.
Para los aparatos que utilizan señales de activación externas, conecte la señal de la fuente al borne de entrada de la
señal de 20
-
230 vac (hacer referencia al
esquema del cableado).

OPL BASIC
se predispone en la fábrica para una alimentación de 230 vac
2.4
Conexiones hidráulicas
Conexiones hidráulicas productos líquidos:
Conecte el tubo 8x12 desde el lado (derecho) de salida de la bomba con el punto de
inyección.
Conecte el tubo
8x12 desde la fuente de los productos químicos con el lado (izquierdo) de aspiración de la bomba.
Conexiones hidráulicas productos sólidos:
Para la erogación de los productos detergentes secos, se deberá utilizar un alimenta
dor para polvos o productos sólidos
(no abastecido en dotación). Siga las instrucciones anexas al alimentador del detergente para la instalación y para la
temperatura/presión del agua aconsejadas. Asegúrese de que el alimentador del detergente (cubeta) est
é colocado en
la pared en una posición que permita la alimentación del detergente a la lavadora por gravedad. La distancia entre el
fondo de la cubeta y la lavadora debe ser de por lo menos 1,5 mt.


Corte una parte suficiente del tubo de cobre 4x6 mm (no a
bastecido en dotación) y conecte el lado de entrada
de la electroválvula hidráulica con la fuente hídrica.


Corte una parte suficiente del tubo de cobre 4x6 mm (no abastecido en dotación) y conecte la salida de la
electroválvula hidráulica con un alimentad
or de detergente sólido o en polvo.


Corte una parte del tubo (no abastecido en dotación) y conecte la salida del alimentador del detergente con el
racor de codo.


Asegúrese de fijar correctamente las tuercas de compresión de la electroválvula hidráulica; u
na fijación
excesiva puede provocar fugas de la misma. Fijar, cuanto sea necesario, los racores de la fuente hídrica y del
alimentador del detergente.

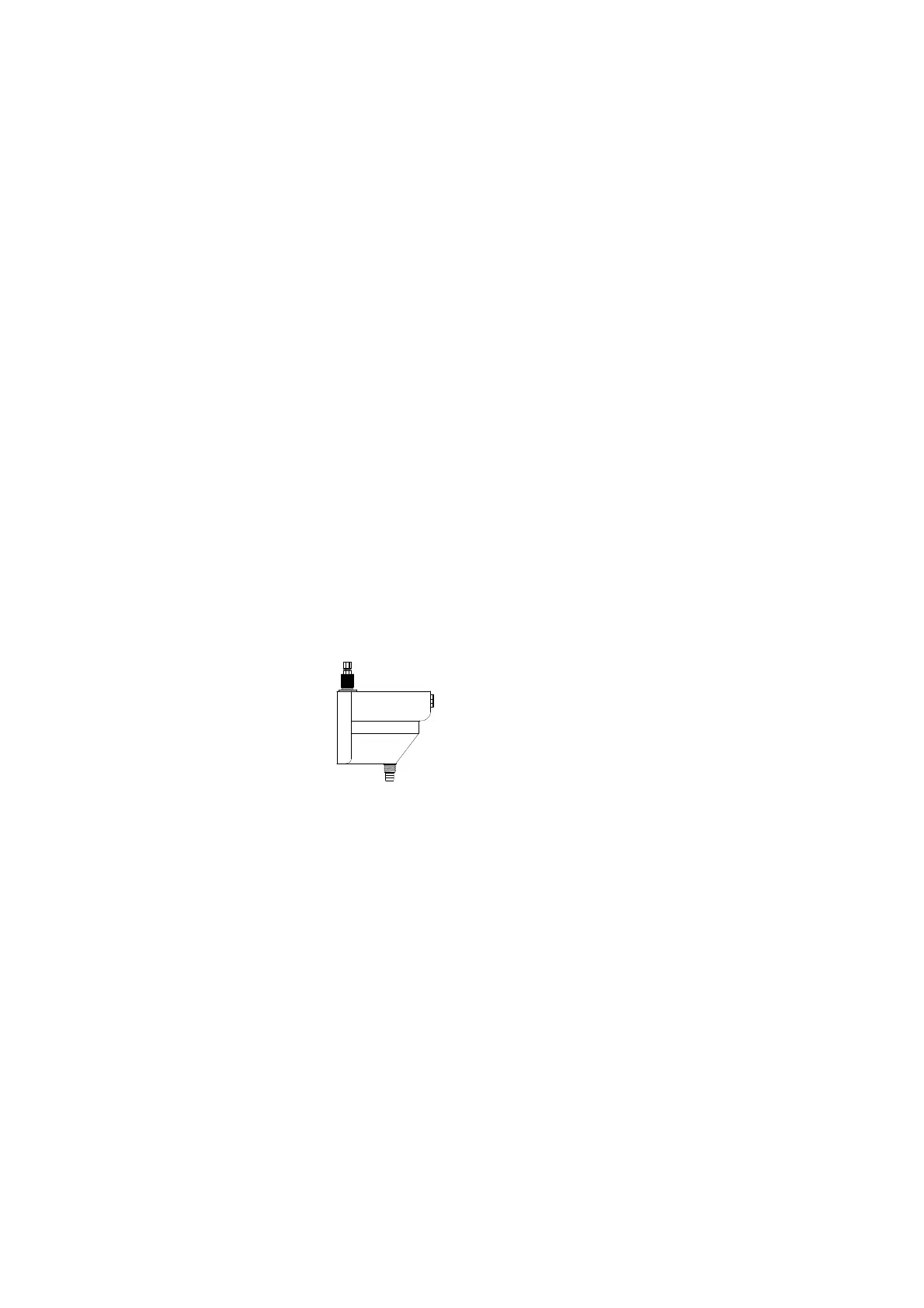

Figura 3

La electroválvula hidráulica no tiene una programación predefinida para la entrada
/salida.

Utilice siempre el filtro de fondo para la línea de aspiración y asegúrese de que llegue al fondo del
depósito. Limpie periódicamente el filtro de eventuales residuos.
3
PROGRAMACIONES Y F
UNCIONAMIENTO
3.2
PROGRAMACIÓN
3.2.1
Tiempo de funcionamie
nto de la bomba/electroválvula:
Para la calibración
(tiempo máximo de funcionamiento 10 minutos):
9.
Gire completamente en sentido contrario al de las manecillas del reloj el trimmer DOSING.
10.
Localice el puente TYPE en el circuito
–
ciérrelo para entrar en el
modo CALIBRACIÓN “los leds rojos
parpadean”.
11.
Pulse la tecla
START DOSING
y manténgala pulsada hasta que la bomba empiece a girar (led rojo
encendido), después suelte la tecla. Utilizando un contenedor graduado, lea la cantidad que se ha de
dosificar. Una
vez alcanzada la cantidad, pulse la tecla
START DOSING
para detener la bomba (el led
rojo parpadea y la señal acústica emite un beep). De esta manera se ha programado el tiempo de
funcionamiento OPL BASIC. Repita la operación si desea añadir un nuevo produ
cto.
12.
Mueva el puente
TYPE
.

El tiempo de dosificación de fábrica es de 1 segundo.
