Seko OPL BASIC - Page 21

OPL BASIC cod. 0000136322
rev. 2.2
20
3.1.2

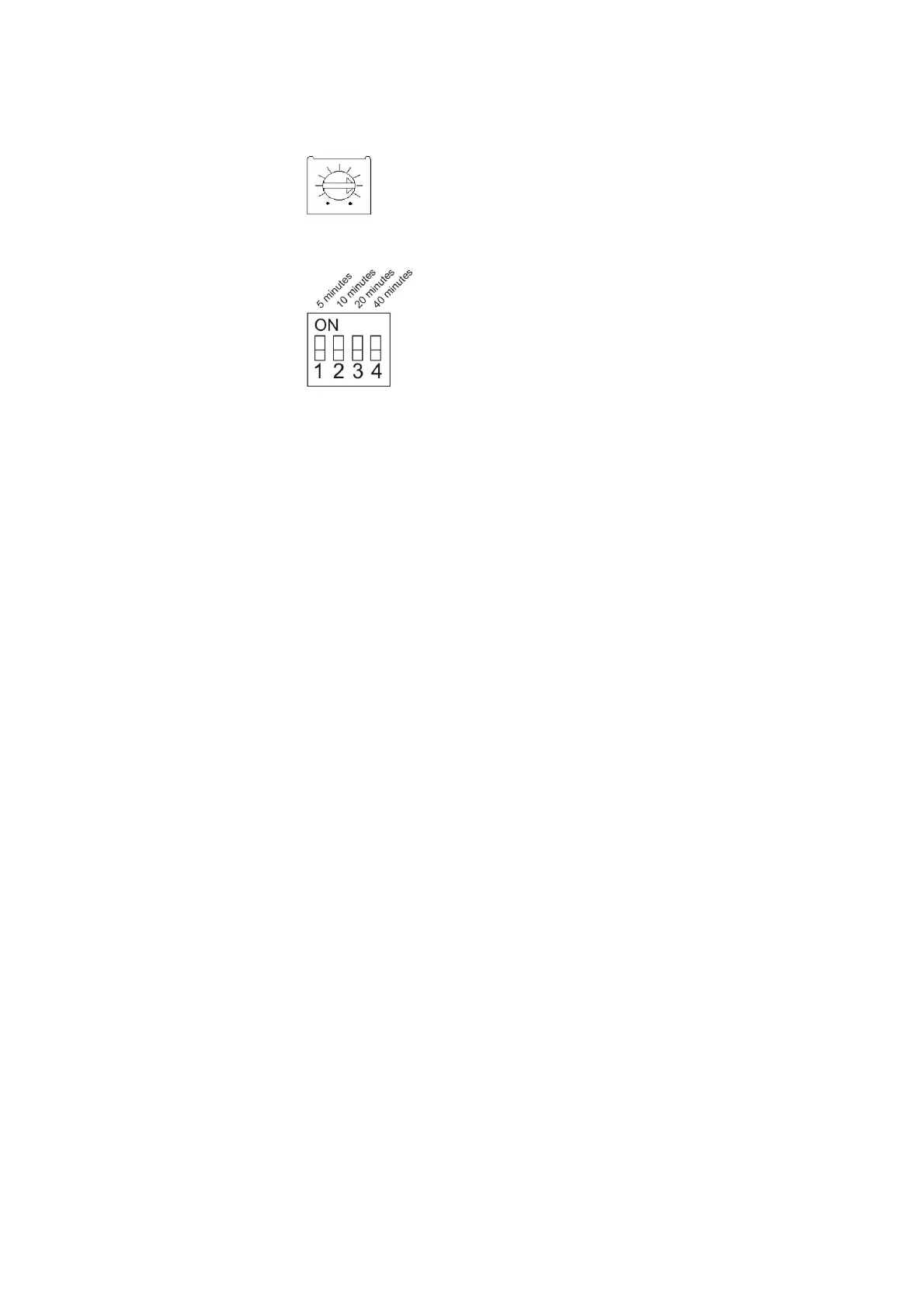

Tiempo de retardo: (el tiempo de retardo máximo es de 5 minutos):
Programe el retardo utilizando el trimmer
DELAY
que se encuentra en el circuito.
3.1.3
Tiempo
de pausa: (el tiempo de pausa máximo es de 75 minutos).
Esta característica disminuye la erogación continua de producto por un intervalo predefinido.
Seleccione una serie de interruptores de 1 a 4 para programar el tiempo total de la pausa.

Ejemplo: para una pausa de 15 minutos, programe los interruptores #1 y #2 en posición ON con los demás
interruptores en posición OFF.
Para una pausa máxima (75 min.), programe todos los interruptores en posición ON.
Para ninguna pausa, programe todos l
os interruptores en posición OFF.
3.2
FUNCIONAMIENTO
3.2.1
Activación manual
Pulse el botón Puesta en marcha dosificación en la tapa o en la consola. OPL BASIC iniciará la cuenta regresiva del
tiempo de retardo (si se utiliza), “el led será de color verde y parpa
deante”. Sucesivamente hará funcionar la
bomba/electroválvula durante el tiempo programado, “led verde encendido”. Al final del tiempo de pausa la
bomba/electroválvula estará lista para volver a empezar.
3.2.2
Activación de la señal
Cuando la señal de
entrada en el circuito recibe una señal de activación de 20
-
230 Vac durante por lo menos 3
segundos, el tiempo de retardo (si se utiliza) indicado por el “led verde parpadeante” iniciará la cuenta regresiva; la
bomba/electroválvula funcionará durante el pe
riodo de tiempo programado, “led verde encendido”.
Al final del tiempo
de pausa la bomba/electroválvula estará lista para volver a empezar.
3.2.5
Señal de pausa
El tiempo de pausa es autónomo en el sistema con dos mecanismos de erogación.
Durante el tiempo de
pausa el led es de color verde y parpadea.
3.2.4
Inhabilitación del botón de puesta en marcha
En el circuito del display se encuentra un puente marcado con “Pump 1” o “Pump 2” que se puede utilizar para evitar
la activación manual de algunas aplicacion
es o para permitir la activación manual sólo con el botón para el mando
remoto. Este puente influencia sólo el botón de puesta en marcha a bordo de la máquina. De todos modos, la bomba
siempre se puede activar con el botón para la puesta en marcha del mand
o remoto o señal de activación.


Cuando el puente está en posición ON (cerrada), el botón de puesta en marcha a bordo de la máquina
está habilitado.


Cuando el puente está en posición OFF (abierta), el botón de puesta en marcha a bordo de la máquina
está i
nhabilitado.
3.2.5
Alarmas
En caso de alarma, el led bicolor será rojo y la señal acústica empezará a sonar.
Es necesario conectar una sonda de nivel (Figura 2).
3.2.6
Significado de los colores de los leds
Los colores de los leds son:
Verde = bomba
en función.
Verde parpadeo veloz = bomba en tiempo de retardo
Verde parpadeo lento = bomba en tiempo de pausa
Rojo = bomba en modo calibración.
Rojo parpadeante = sistema en modo calibración.
5 minuti
0 s.
