3.1.2
Temps de retard:
(le temps de retard max. est de 5 minutes).
Régler le retard en utilisant le condensateur ajustable
DELAY
situé sur l
e circuit.
3.1.3

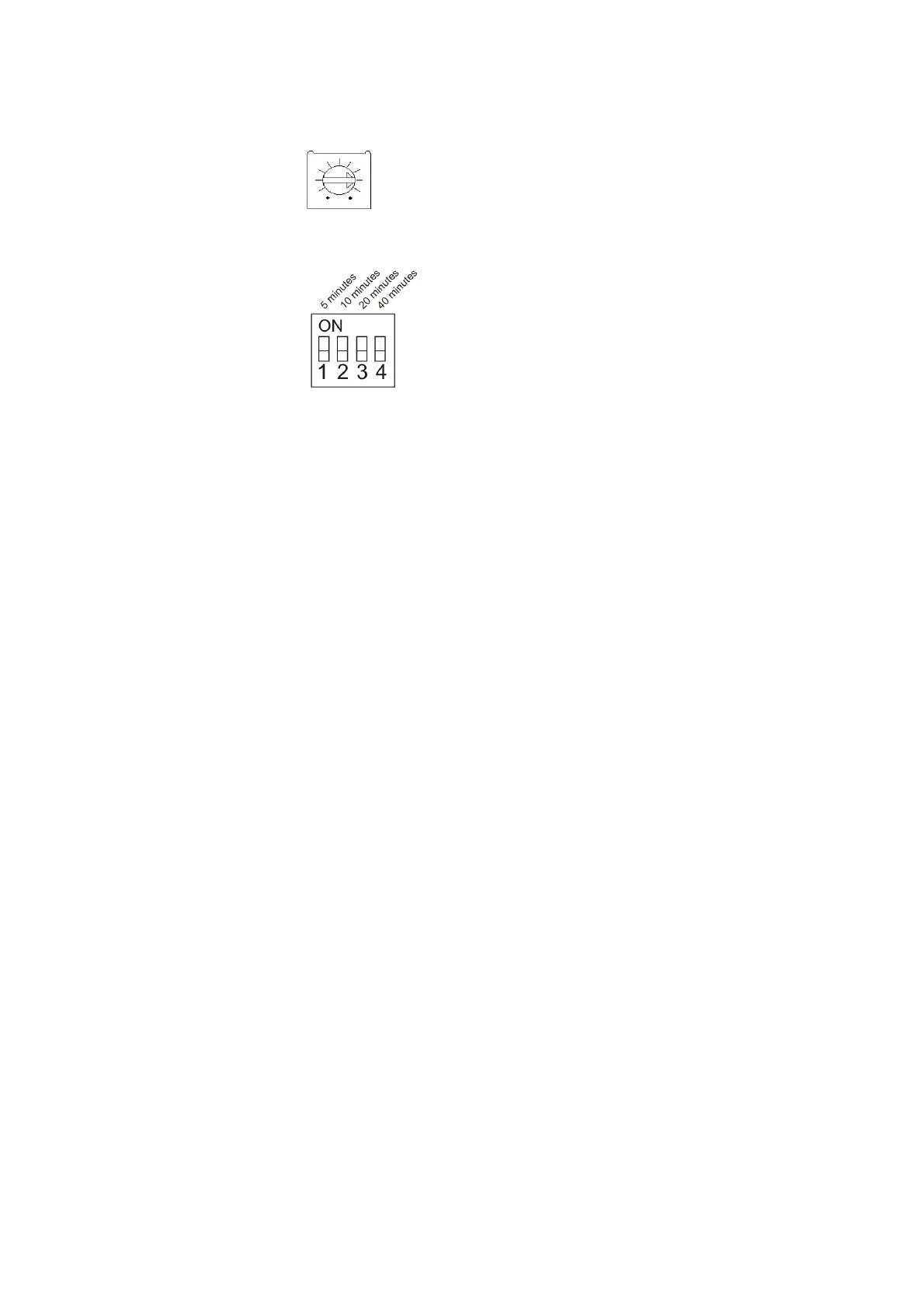

Temps de pause: (le temps de pause max. est de 75 minutes).
Cette caractéristique diminue la distribution continue de produit pendant un intervalle prédéfini. Sélectionner une série
d’interrupteurs de 1 à 4 pour programmer le temps
total de pause.

Exemple: Pour une pause de 15 minutes, déplacer les interrupteurs #1 et #2 sur ON avec tous les autres
interrupteurs sur OFF.
Pour une pause maximum (75 min.), déplacer tous les interrupteurs sur ON. Si on ne veut aucune pause
,
déplacer tous les interrupteurs sur OFF.
3.3
FONCTIONNEMENT
3.2.1
Activation manuelle
Appuyer sur le bouton
Marche Dosage
sur le couvercle ou sur la console. OPL BASIC débute le compte à rebours du
temps de retard (si prévu), “
la LED est verte clignotante
”. Ensuite, il active la pompe/électrovanne pendant le temps
programmé, “
LED verte allumée
”. Une fois le temps de pause écoulé, la pompe/électrovanne est de nouveau prête pour
le dosage.
3.2.2
Activation du signal
Quand le signal d’entrée sur le circuit r
eçoit un signal d’amorçage à 20
-
230 Vc.a. pendant au moins 3 secondes, le
compte à rebours, indiqué par la “
LED verte clignotante
”, débute (si un temps de retard a été prévu). Ensuite, la
pompe/électrovanne est activée pendant le temps programmé, “
LED vert
e allumée
”. Une fois le temps de pause écoulé,
la pompe/électrovanne est de nouveau prête pour le dosage.
3.2.6
Signal de pause
Le temps de pause est autonome pour le système avec deux distributeurs.
Pendant le temps de pause, la LED est verte clignotante.
3.2
.4
Désactivation du bouton de marche
Le circuit du display est muni d’un pontet, indiqué par “Pump 1” ou “Pump2”, qui peut être utilisé pour éviter l’activation
manuelle dans certaines applications ou pour permettre l’activation manuelle uniquement à l’aid
e du bouton pour la
commande à distance. Ce pontet n’influence que le bouton de marche sur la machine. Dans tous les cas, la pompe peut
toujours être activée à l’aide du bouton de marche par commande à distance ou à l’aide du signal d’amorçage.


Quand le po
ntet est sur ON (position fermée), le bouton de marche sur la machine est activé.


Quand le pontet est sur OFF (position ouverte), le bouton de marche sur la machine est désactivé.
3.2.5
Alarmes
Si une condition d’alarme se produit, la LED bicolore est
rou
ge
et l’avertisseur est activé. Une sonde de niveau doit être
connectée (
Figure 2
).
3.2.6
Signification des couleurs des LEDs:
Les couleurs des LEDs sont:


Verte: pompe en fonction.


Verte clignotant rapidement: pompe en temps de retard


Verte clignotant le
ntement: pompe en temps de pause


Rouge: pompe en mode étalonnage.


Rouge clignotante: système en mode étalonnage.
5 minuti
0 s.
