OPL BASIC cod. 0000136322
rev. 2.2
32
A
C
D
B
H
F
G
I
E
2.2

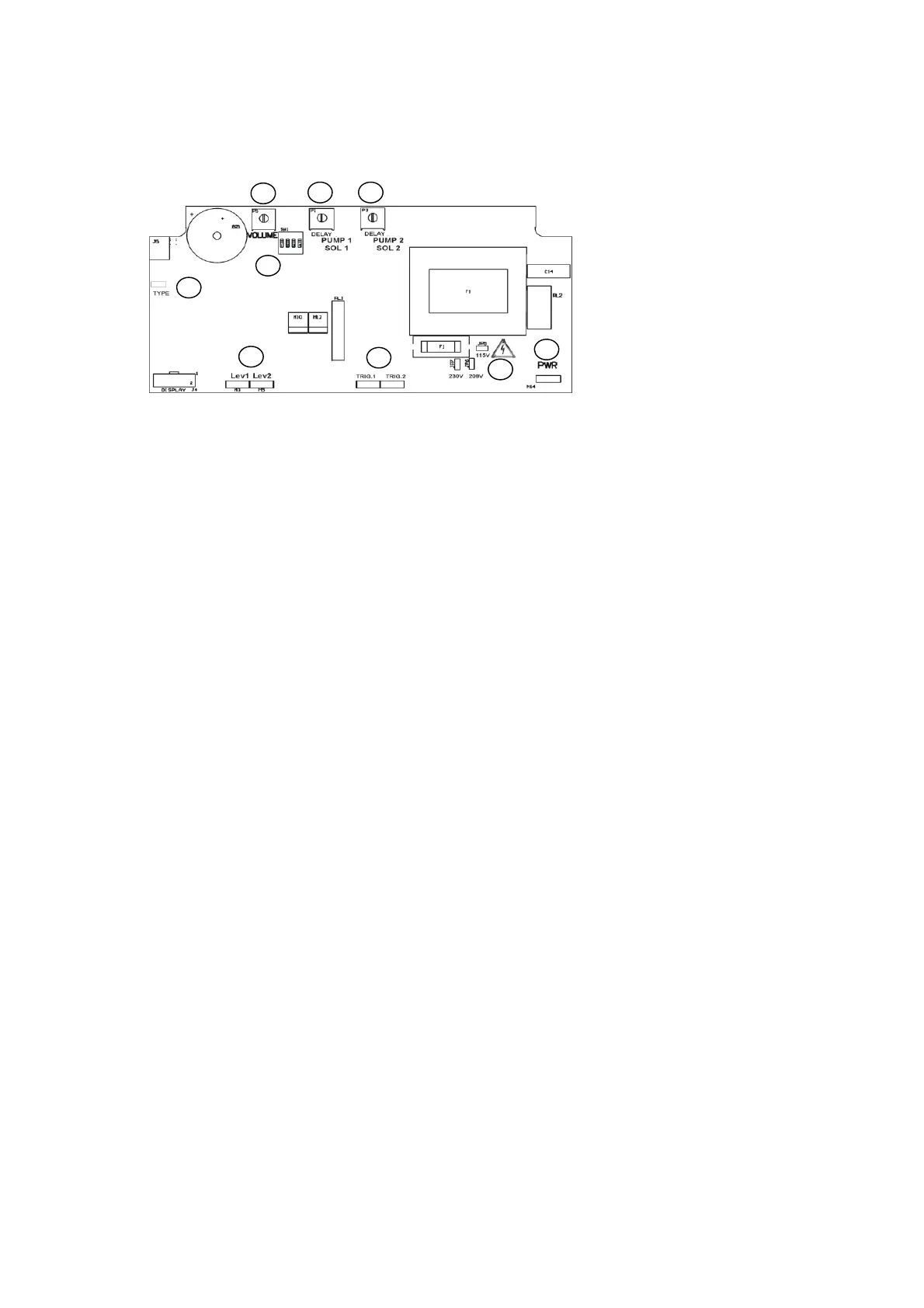

SCHEMA DEL CIRCUITO

ATTENZIONE: Prima di procedere all’installazione o a qualsiasi altra operazione sul dispositivo di
dosaggio, assicurarsi che la tensione di alimentazione sia scollegata.
Figura 2
A)
Po
tenziometro per impostare il
volume del buzzer (VOLUME)
B)
Potenziometro per impostare il
tempo di ritardo (DELAY) per la pompa/elettrovalvola 1
regolabile da 0 a 5
minuti.
C)
Potenziometro per impostare il
tempo di ritardo (DELAY) per la pompa/elettrovalvola 2
regolabile da 0 a 5
minuti.
D)
Dip
-
switch per il
tempo di blocco (LOCK
-
OUT)
Tempo regolabile da 0 a 75 minuti con intervalli di 5 minuti.
DIPSWITCH 1
5
minuti
DIPSWITCH 2
10
minuti
DIPSWITCH 3
20
minuti
DIPSWITCH 4
40
minuti
E)
Ponticello per la CALIBRAZIONE
F)
Connettori d’ingresso delle sondi di livello:
LEV1
per la pompa 1
LEV2
per la pompa 2
G)
Connettori d’ingresso dei segnali:
TRIG.1
per la pompa/elettrovalvola 1
TRIG.2
per la pompa/elettrovalvola 2
La tensione applicabile può variare da 20 a 230 VAC
H)
Pontice
llo per selezionare la tensione di alimentazione del sistema.
Le tensioni applicabili sono 115
–
208
-
230 VAC.
I)
Connettore di alimentazione
PWR
2.3
COLLEGAMENTI ELETTRICI

ATTENZIONE: OPL BASIC presenta alta tensione al trasformatore. Disinserire sempre
l’alimentazione
prima di eseguire interventi di manutenzione sull’apparecchiatura.

Controllare con un multimetro tutti i collegamenti elettrici al sistema OPL BASIC. Un collegamento errato
della tensione provocherebbe un danno permanente (non coperto
da garanzia) all’apparecchio. Evitare il
collegamento a sorgenti di energia soggette ad ampie fluttuazioni di tensione e/o sovracorrenti
momentanee. Per qualsiasi collegamento elettrico o di segnale fare riferimento allo schema di cablaggio
del presente ma
nuale. Il cablaggio deve essere eseguito in conformità ai codici elettrici locali.
2.3.1
Alimentazione principale (Figura 2)
Per il collegamento all’alimentazione elettrica:


Controllare la tensione di alimentazione dove andrà collegato il sistema ed assic
urarsi che coincida con una delle
tre tensioni di ingresso disponibili (115/208/230VAC) del trasformatore.


Impostare la tensione desiderata tramite il ponticello sul circuito
(Figura 2)
prima di collegare l’alimentazione.


Scollegare elettricamente la macc
hina lavabiancheria.


Collegar tramite cavo elettrico l’alimentazione dalla macchina lavabiancheria al connettore sul circuito
(Figura 2).
