7 CENNI TEORICI SUL TAGLIO AL PLASMA
Un gas assume lo stato di plasma quando è portato ad altissima temperatura e si ionizza più o meno completamente diventando
così elettricamente conduttivo.
Nonostante il plasma esista in ogni arco elettrico, con il termine arco al plasma (PLASMA ARC) ci si riferisce specificatamete a torce
per saldatura o per taglio che utilizzano un arco elettrico, costretto a passare attraverso la strozzatura di un apposito ugello, per
riscaldare un gas fuoriuscente dallo stesso fino a portarlo allo stato di plasma.

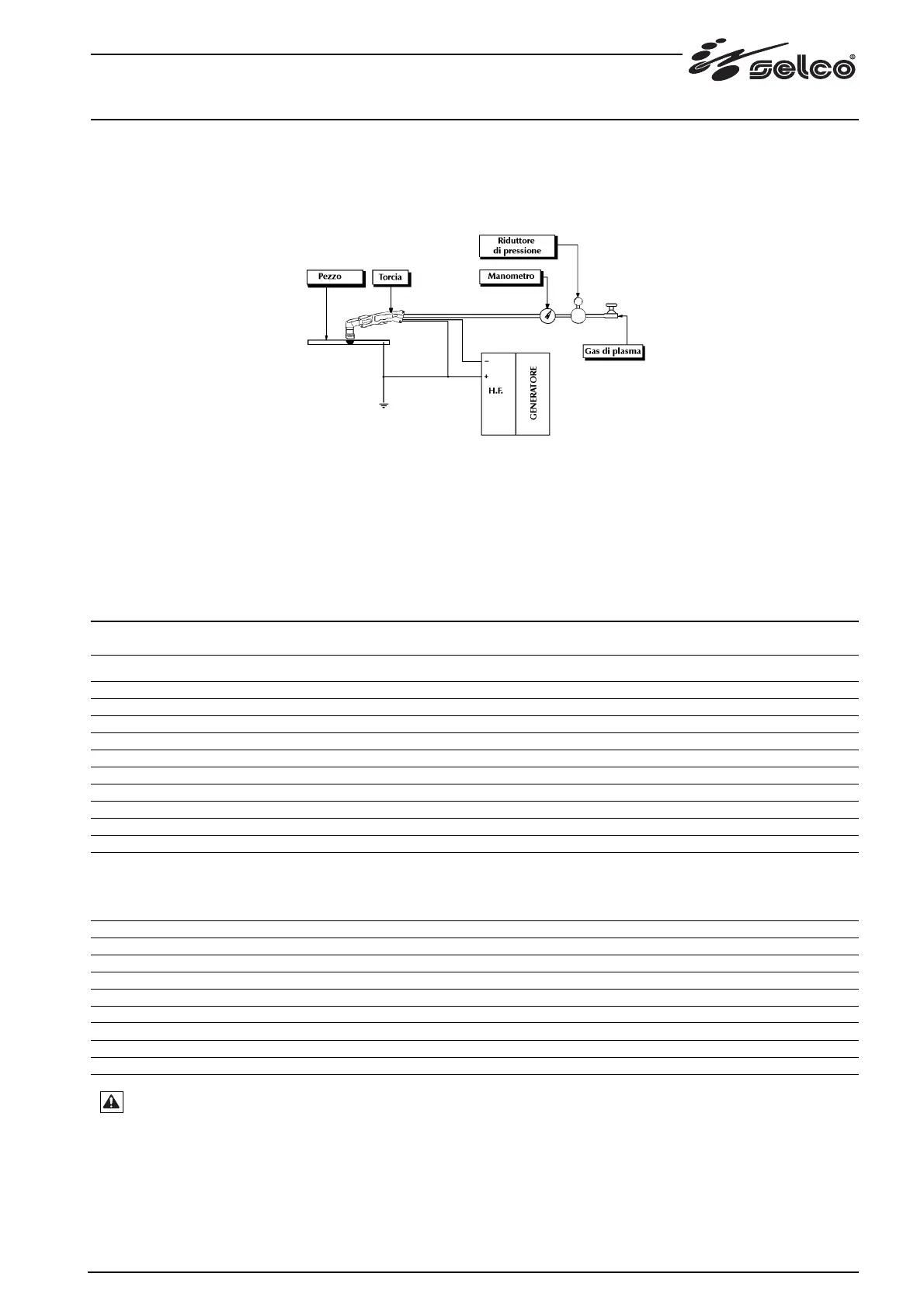

Impianto manuale di taglio al plasma
7.1 Processo di taglio al plasma
L'azione di taglio si ottiene quando l'arco al plasma, reso caldissimo e molto concentrato dalla geometria della torcia, si trasferisce
sul pezzo conduttivo da tagliare chiudendo col generatore un percorso elettrico. Il materiale viene prima fuso dall'alta temperatura
dell'arco e quindi rimosso dall’alta velocità di uscita del gas ionizzato dall'ugello.
L'arco si può trovare in due situazioni : in quella di arco trasferito, quando la corrente elettrica passa sul pezzo da tagliare e in quella
di arco pilota o arco non trasferito, quando questo è sostenuto tra l'elettrodo e ugello.
8 CARATTERISTICHE TECNICHE
GENESIS 35
Tensione di alimentazione U1 (50/60 Hz) 1x230Vac±15%
Zmax (@PCC) 8mΩ
*
Fusibile di linea ritardato 16A
Tipo di comunicazione ANALOGICO
Potenza massima assorbita (kVA) 6.2kVA
Potenza massima assorbita (kW) 4.3kW
Fattore di potenza PF 0.7
Rendimento (μ) 80%
Cosϕ 0.99
Corrente massima assorbita I1max 26.9A
Corrente effettiva I1eff 17A
Fattore di utilizzo (40°C)
(x=40%) 35A
(x=60%) 30A
(x=100%) 25A
Gamma di regolazione I2 20-35A
Tensione a vuoto Uo 253Vdc
Grado di protezione IP IP23S
Classe isolamento H
Dimensioni (lxwxh) 410x150x330 mm
Peso 8.4 kg.
Norme di costruzione EN 60974-1/EN 60974-7/EN 60974-10
Cavo di alimentazione 3x2.5 mm2
Lunghezza cavo di alimentazione 2 mt
* Questa apparecchiatura è conforme ai requisiti della normativa EN/IEC 61000-3-12 se la massima indipendenza di rete ammessa al punto
di interferenza con la rete pubblica (punto di accoppiamento comune - point of common coupling, PCC) è inferiore o uguale al valore Zmax
dichiarato. Se l’apparecchiatura è connessa alla rete pubblica a bassa tensione, è responsabilità dell’installatore o dell’utilizzatore assicurarsi, con
l’eventuale consultazione del gestore della rete se necessario, che l’apparecchiatura possa essere connessa.
