7 INFORMATIONS GENERALES SUR LE DECOUPAGE PLASMA
Un gaz devient plasma lorsqu’il est porté à une température très élevée et qu’il se ionise plus ou moins entièrement en devenant
ainsi électriquement conducteur.
Bien que le plasma soit présent dans tous les arcs électriques, le terme arc au plasma (PLASMA ARC) se réfère spécifiquement aux
torches pour le soudage ou le coupage qui utilisent un arc électrique passant à travers l’embouchure étroite d’une buse spéciale,
pour réchauffer le gaz passant par cette même buse jusqu’à ce qu’il devienne plasma.

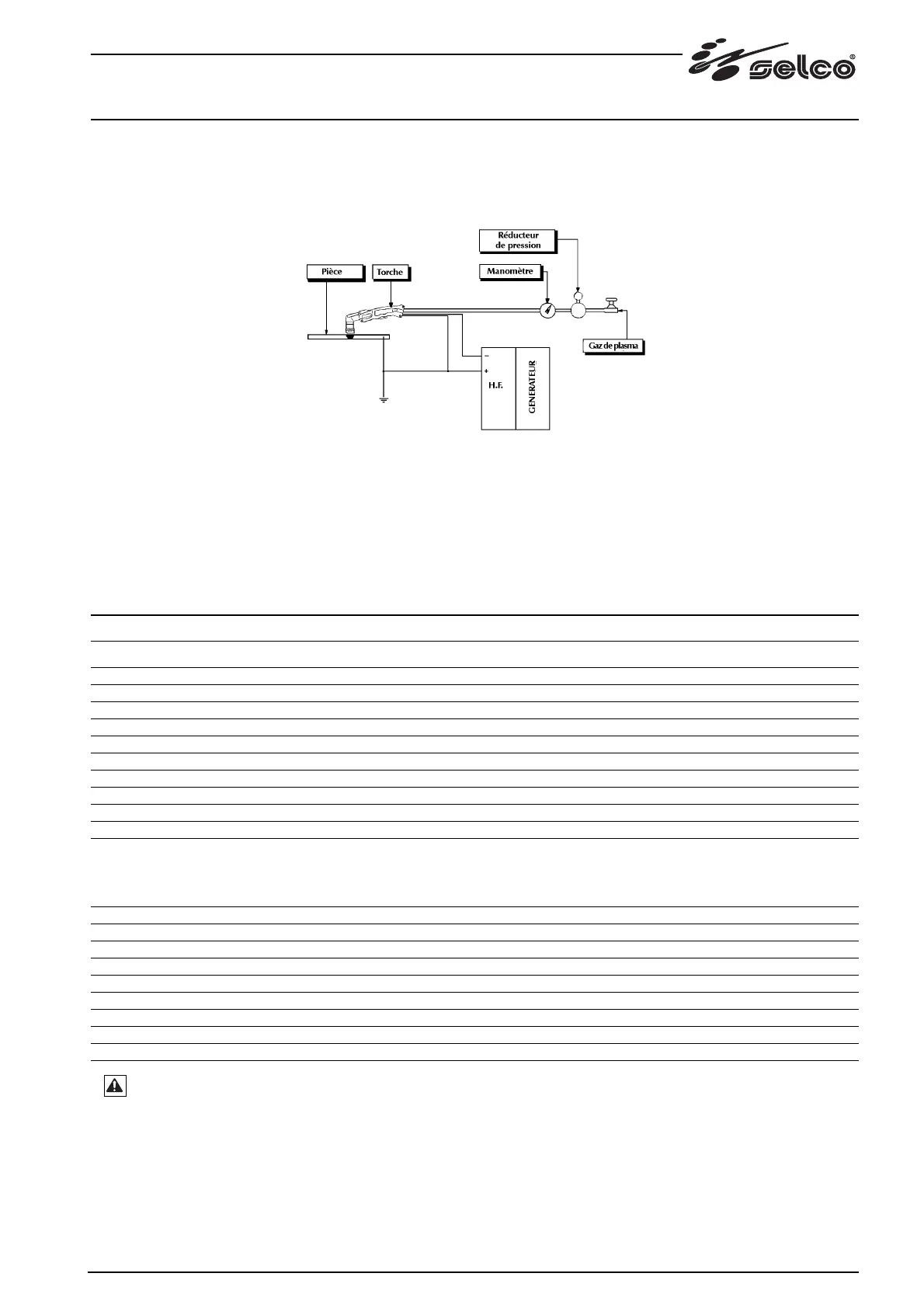

Installation manuelle de coupage plasma
7.1 Procédé du coupage plasma
L’action de coupe s’obtient lorsque l’arc plasma, rendu très chaud et très concentré par la géométrie de la torche, se transfère sur la
pièce conductrice à couper, en fermant un circuit électrique avec le générateur. Le matériau est d’abord fondu par la température
élevée de l’arc puis emporté par la vitesse élevée de sortie du gaz ionisé de la buse.
L’arc peut se trouver dans deux situations : comme arc transféré lorsque le courant électrique passe sur la pièce à couper ou bien
comme arc pilote ou arc non transféré lorsqu’il est établi entre l’électrode et la buse.
8 CARACTÉRISTIQUES TECHNIQUES
GENESIS 35
Tension d'alimentation U1 (50/60 Hz) 1x230Vac±15%
Zmax (@PCC) 8mΩ
*
Fusible retardé 16A
Communication bus ANALOGIQUE
Puissance maximum absorbée (kVA) 6.2kVA
Puissance maximum absorbée (kW) 4.3kW
Facteur de puissance PF 0.7
Rendement (μ) 80%
Cosϕ 0.99
Courant maximum absorbé I1max 26.9A
Courant effectif I1eff 17A
Facteur d'utilisation (40°C)
(x=40%) 35A
(x=60%) 30A
(x=100%) 25A
Gamme de réglage I2 20-35A
Tension du moteur de dévidoir Uo 253Vdc
Degré de protection IP IP23S
Classe d'isolation H
Dimensions (lxdxh) 410x150x330 mm
Poids 8.4 kg.
Normes de construction EN 60974-1/EN 60974-7/EN 60974-10
Câble d'alimentation 3x2.5 mm2
Longueur du câble d’alimentation 2 mt
* Ce matériel répond aux normes EN/IEC 61000-3-12 si l’impédance maximum possible du réseau au point d’interface du réseau public (point
commun de couplage, PCC) est inférieure ou égale à la valeur donnée “Zmax”. S’il est connecté à un réseau public basse tension, il est de
la responsabilité de l’installateur ou de l’utilisateur de s’assurer, en consultant l’opérateur de réseau de distribution si nécessaire, que l’appareil
peut être connecté.
