Para el mantenimiento o la sustitución de los componentes
de las antorchas, de la pinza portaelectrodo y/o de los cables
de masa:
Controle la temperatura de los componentes y
compruebe que no estén sobrecalentados.
Utilice siempre guantes conformes a las normativas.
Use llaves y herramientas adecuadas.
La carencia de este mantenimiento, provocará la caducidad
de todas las garantías y el fabricante se considerará exento
de toda responsabilidad.

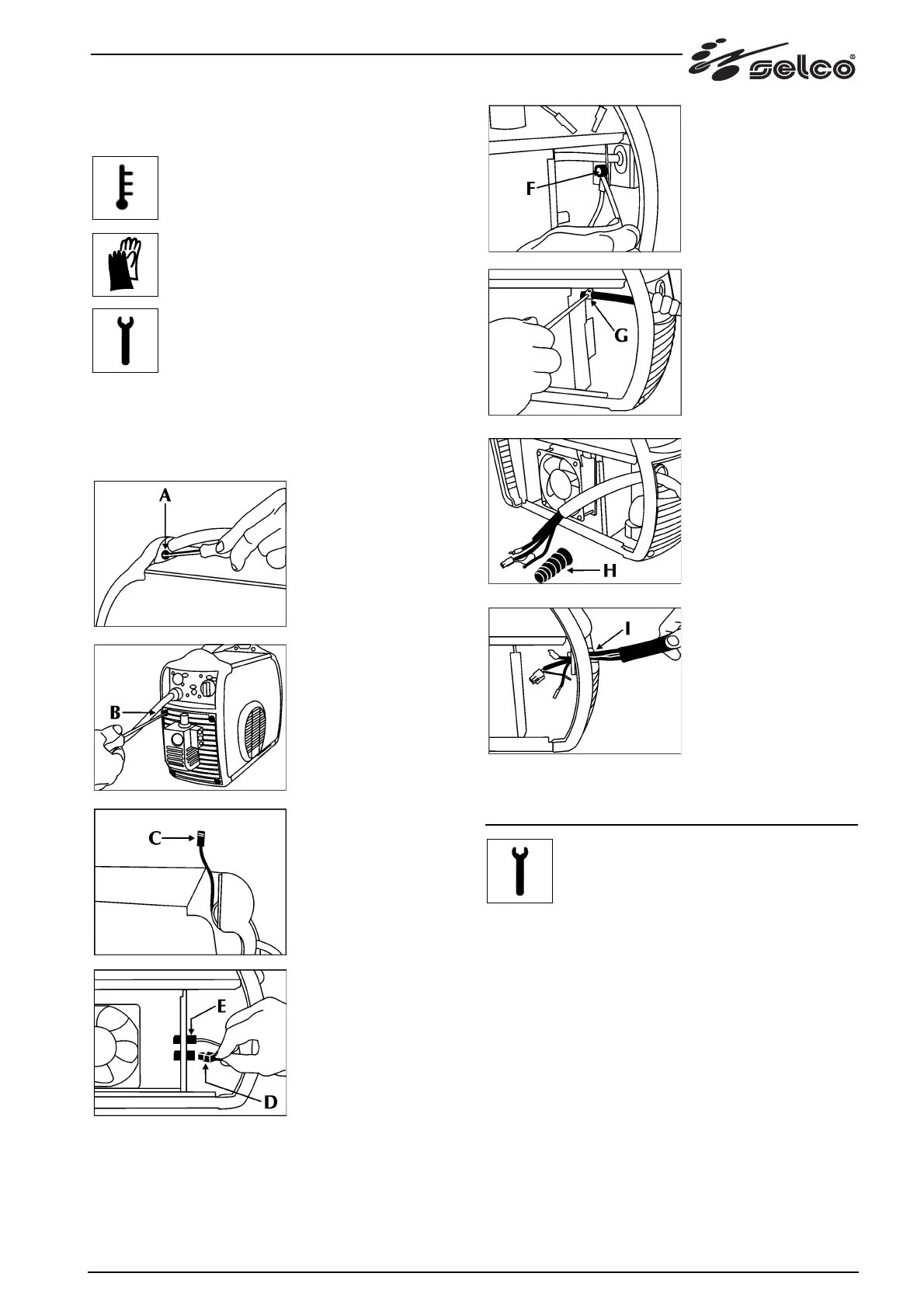

5.1 Desmontaje de la antorcha
1.
Quite los 4 tornillos de
fijación (A) y extraiga el
mango.
2.
Quite los 4 tornillos de fija-
ción (B) de la parte trasera.
3.
Desconecte el faston (C) y
extraiga la cubierta.
4.
Desenganche el conec-
tor de 4 contactos (D) y el
conector de 1 contacto (E)
del panel.
5.
Quite la tuerca de fijación
(F) de la tarjeta 15.14.406 y
extraiga el cable.
6.
Abra la abrazadera (G) y
extraiga el tubo.
7.
Quite la abrazadera y la
guarnición de sujeción de
los cables (H).
8.
Extraiga la antorcha desde
la parte exterior (I), acom-
pañándola.
6 DIAGNÓSTICO Y SOLUCIÓN DE
PROBLEMAS
La reparación o sustitución de componentes del
equipo debe ser hecha realizarla personal técni-
co cualificado.
La reparación o la sustitución de componentes del sistema
por parte de personal no autorizado provoca la caducidad
inmediata de la garantía del producto.
No debe hacerse ningún tipo de modificación en el equipo.
Si el operador no respetara las instrucciones descritas, el
fabricante declina cualquier responsabilidad.
El sistema no se activa (led verde apagado)
Causa No hay tensión de red en la toma de alimentación.
Solución Compruebe y repare la instalación eléctrica.
Consulte con personal experto.
Causa Enchufe o cable de alimentación averiado.
Solución Sustituya el componente averiado.
Contacte con el centro de asistencia más cercano
para la reparación del sistema.
Causa Fusible de línea quemado.
Solución Sustituya el componente averiado.
