7 NOÇÕES TEÓRICAS SOBRE O CORTE DE PLASMA
Um gás assume o estado de plasma quando é aquecido a temperaturas extremamente elevadas e é ionizado, em parte ou no todo,
tornando-se, assim, electricamente condutor.
Apesar do plasma existir em todo e qualquer arco eléctrico, o termo arco de plasma (PLASMA ARC) refere-se especificadamente a
tochas para soldadura ou para corte que utilizem um arco eléctrico, forçado a passar através de um ponto de estrangulamento de
um bico especial, para aquecer um gás em saída do mesmo, levando-o ao estado de plasma.

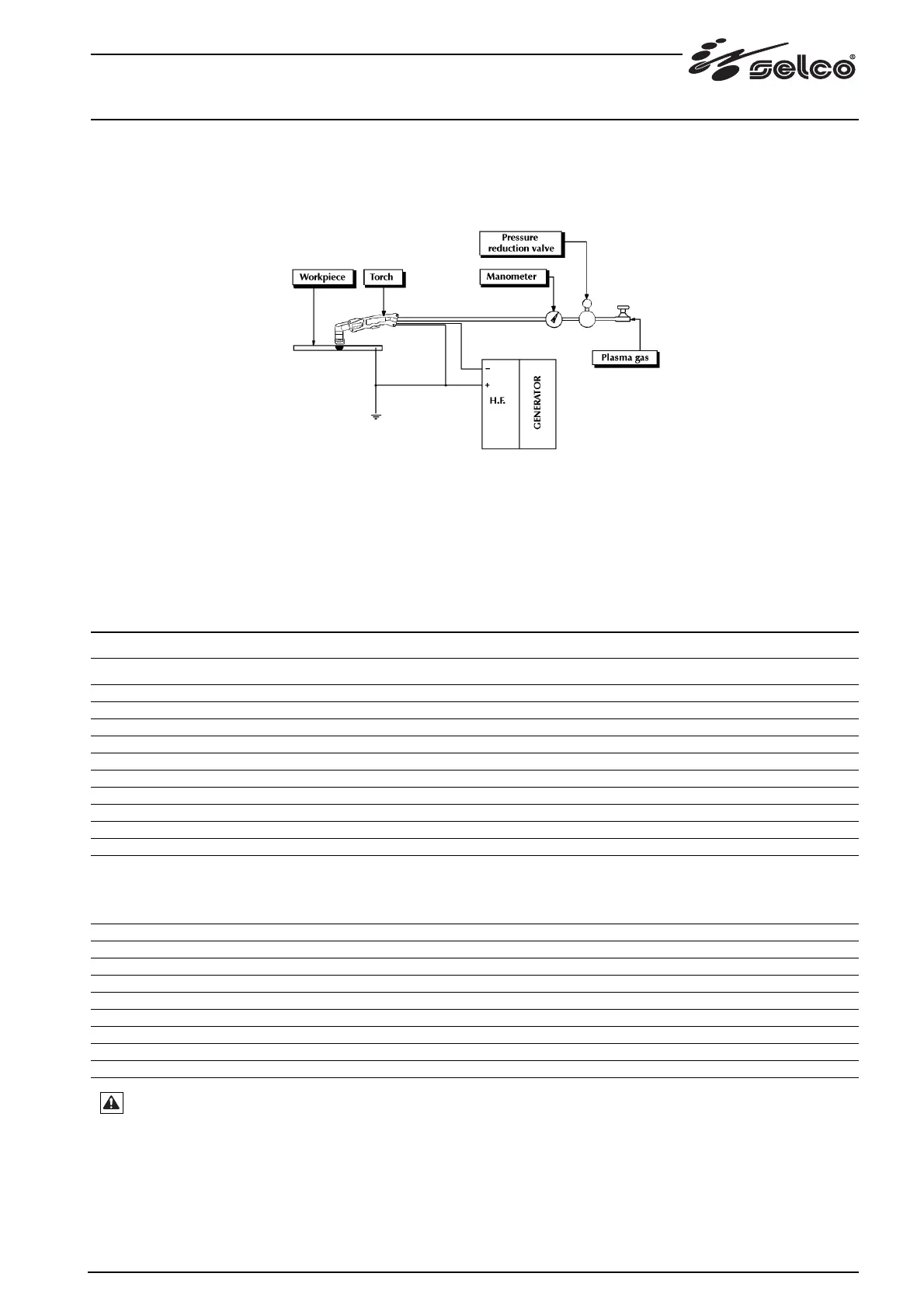

Equipamento manual de corte de plasma
7.1 Processo de corte de plasma
A acção de corte obtém-se quando o arco de plasma, muito quente e muito concentrado devido à concepção da tocha, é trans-
ferido para a peça condutora a cortar, fechando o percurso eléctrico da fonte de alimentação. O material é fundido pela alta
temperatura do arco, sendo removido pelo fluxo de alta pressão de saída do gás ionizado pelo bico.
O arco pode encontrar-se em dois estados: na de arco transferido, quando a corrente eléctrica passa através da peça a cortar, ou
na de arco piloto ou arco não transferido, quando este é estabelecido entre o eléctrodo e o bico.
8 CARACTERÍSTICAS TÉCNICAS
GENESIS 35
Tensão de alimentação U1 (50/60 Hz) 1x230Vac±15%
Zmax (@PCC) 8mΩ
*
Fusível geral atrasado 16A
Bus de comunicação ANALÓGICO
Potência máxima de entrada (kVA) 6.2kVA
Potência máxima de entrada (kW) 4.3kW
Factor de potência PF 0.7
Eficiência (μ) 80%
Cosϕ 0.99
Corrente máxima de entrada I1max 26.9A
Corrente efectiva I1eff 17A
Factor de utilização (40°C)
(x=40%) 35A
(x=60%) 30A
(x=100%) 25A
Gama de regulação I2 20-35A
Tensão em vazio Uo 253Vdc
Grau de protecção IP IP23S
Classe de isolamento H
Dimensões (lxdxh) 410x150x330 mm
Peso 8.4 kg.
Normas de construção EN 60974-1/EN 60974-7/EN 60974-10
Cabo de alimentação 3x2.5 mm2
Comprimento do cabo de alimentação 2 mt
* Este equipamento está em conformidade com a norma EN/IEC 61000-3-12 se a impedância da energia eléctrica máxima permitida no ponto
de ligação à rede pública (ponto de acoplamento comum à rede pública (PAC)) for inferior ou igual ao valor “Zmax” fixado. Se estiver ligado
a uma rede pública de baixa tensão, compete ao instalador ou utilizador do equipamento garantir a ligação do equipamento, consultando o
fornecedor da rede de distribuição, se necessário.
