7 ALGEMENE INFORMATIE OVER PLASMA SNIJDEN
Een gas neemt de vorm van plasma aan als het op een zeer hoge temperatuur wordt gebracht en geheel of gedeeltelijk ioniseert
waardoor het elektrisch geleidend wordt.
Ook al komt het plasma voor in iedere elektrische boog met de term ‘ plasma boog’ verwijzen we speciaal naar een las of snij
toorts die de elektrische boog gebruikt die door de vernauwing van een speciaal mondstuk gedwongen wordt zodat het gas dat uit
hetzelfde mondstuk komt verhit wordt tot het de staat van plasma bereikt.

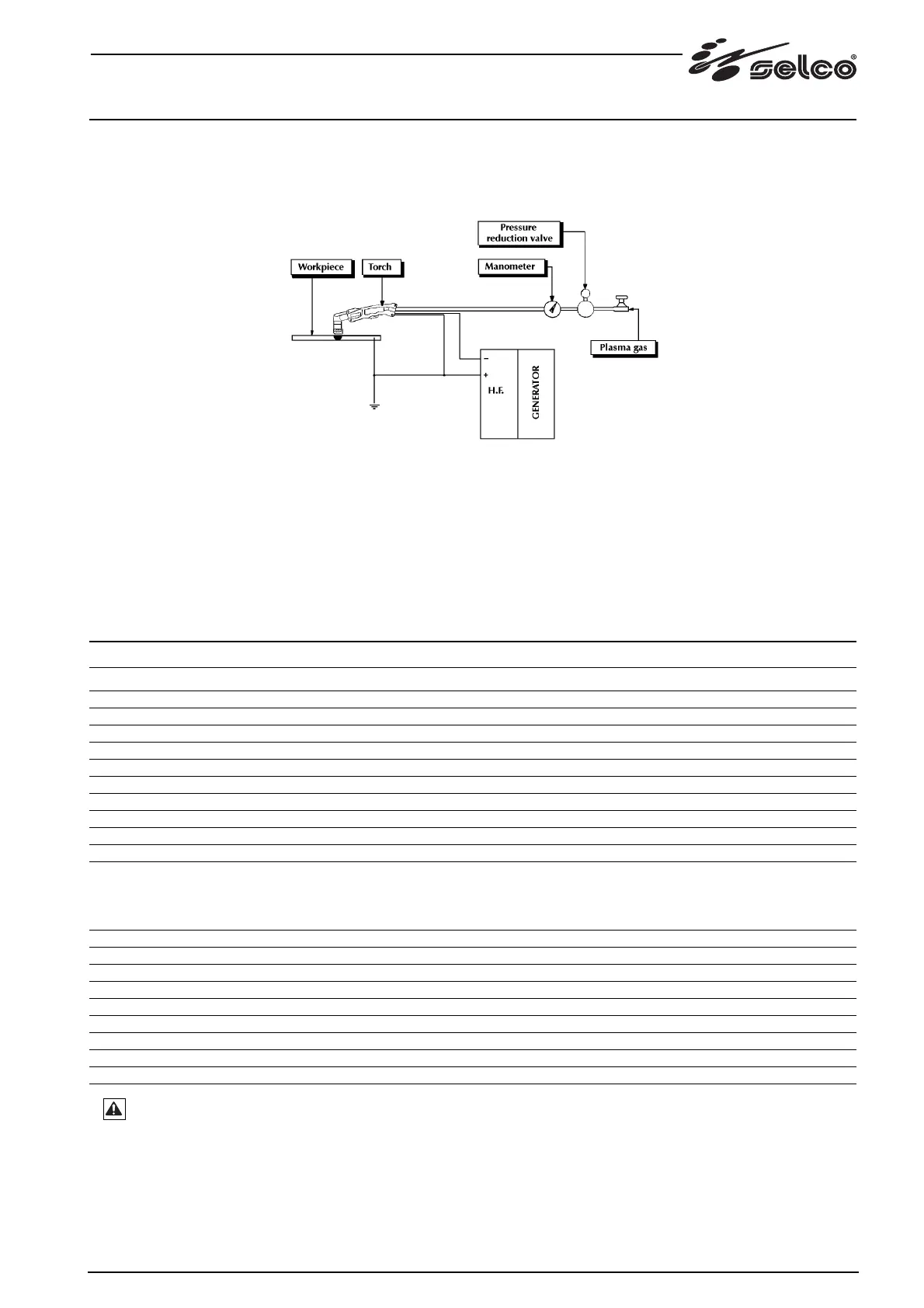

Handmatige installatie voor plasma snijden
7.1 Plasma snij proces
Het snij proces wordt verkregen wanneer de plasmaboog , uiterst verhit en geconcentreerd door de manier waarop de toorts ont-
worpen is,op het werkstuk wordt gebracht waardoor er met de stroombron een gesloten elektrisch traject ontstaat. Het materiaal
smelt door de hoge temperatuur van de boog en wordt dan verwijdert door de hoge snelheid van het geïoniseerde gas uit het
mondstuk.
De boog kan twee verschillende stadia hebben, die van overdragende boog, wanneer de elektrische stroom over het werkstuk loopt
en de pilootboog ,ook wel niet overdragende boog, wanneer hij tussen de elektrode en het mondstuk blijft.
8 TECHNISCHE KENMERKEN
GENESIS 35
Netspanning U1 (50/60 Hz) 1x230Vac±15%
Zmax (@PCC) 8mΩ
*
Vertraagde lijnzekering 16A
Can-bus aansluiting ANALOOG
Maximaal opgenomen vermogen (kVA) 6.2kVA
Maximaal opgenomen vermogen (kW) 4.3kW
Vermogen factor PF 0.7
Rendement (μ) 80%
Cosϕ 0.99
Maximaal opgenomen stroom I1max 26.9A
Effectieve Stroom l1 eff 17A
Gebruiksfactor (40°)
(x=40%) 35A
(x=60%) 30A
(x=100%) 25A
Instelbereik I2 20-35A
Nullastspanning Uo 253Vdc
Beveiligingsgraad IP IP23S
Isolatieklasse H
Afmetingen (lxdxh) 410x150x330 mm
Gewicht 8.4 kg.
Constructienormen EN 60974-1/EN 60974-7/EN 60974-10
Stroomtoevoerkabel 3x2.5 mm2
Lengte van de stroomtoevoerkabel 2 mt
* Deze apparatuur voldoet aan de norm EN/IEC 61000-3-12 als de maximaal toelaatbare stroom impedantie met betrekking tot de interface
op het elektrische netwerk (bij een normale aansluiting) kleiner is dan of gelijk is aan de vastgestelde “Zmax” waarde. Wanneer het wordt
aangesloten op het normale netwerk met een laag voltage, is het de verantwoordelijkheid van de installateur of de gebruiker van de apparatuur
zich ervan te vergewissen , zonodig door de netwerkbeheerder te raadplegen, dat de apparatuur mag worden aangesloten.
