2.1 Elevação, transporte e descarga
- O equipamento é fornecido com uma pega, para transporte
à mão.
Nunca subestimar o peso do equipamento, (ver
características técnicas).
Nunca deslocar, ou posicionar, a carga suspensa
sobre pessoas ou bens.
Não deixar cair o equipamento, nem exercer
pressão desnecessária sobre ele.
2.2 Posicionamento do equipamento
Observar as seguintes regras:
- Fácil acesso aos comandos e ligações do equipamento.
- Não colocar o equipamento em espaços reduzidos.
- Nunca colocar o equipamento num plano com inclinação
superior a 10° em relação ao plano horizontal.
- Ligar o equipamento num lugar seco, limpo e com ventilação
apropriada.
- Proteger o equipamento da chuva e do sol.
2.3 Ligações
O equipamento dispõe de um cabo de alimentação para liga-
ção à rede.
A instalação pode ser alimentada com:
-230 V monofásico
ATENÇÃO: para evitar danos em pessoas ou no
equipamento, é necessário controlar a tensão de
rede seleccionada e os fusíveis ANTES de ligar a
máquina à rede de alimentação. Além disso, é
necessário assegurar-se de que o cabo é ligado a
uma tomada que disponha de ligação à terra.
O funcionamento do equipamento está garantido
para tolerâncias de tensão variáveis entre ±15% do
valor nominal.
É possível alimentar a instalação por meio de um
grupo electrogéneo, na condição deste garantir
uma tensão de alimentação estável de ±15% relati-
vamente ao valor de tensão nominal declarado pelo
fabricante, em todas as condições de funcionamen-
to possíveis e à máxima potência nominal.
Normalmente, é aconselhável a utilização de
grupos electrogéneos de potência nominal igual
a 2 vezes a de uma fonte de alimentação mono-
fásica ou de potência nominal igual a 1,5 vezes a
de uma fonte de alimentação trifásica.
É aconselhável o uso de grupos electrogéneos
com controlo electrónico.
Para protecção dos utilizadores, o equipamento
deve ser correctamente ligado à terra. O cabo de
alimentação dispõe de um condutor (amarelo -
verde) para ligação à terra, que deve ser ligado a
uma ficha com ligação à terra.
A instalação eléctrica deve ser executada por
pessoal técnico especializado, com os requisitos
técnico-profissionais específicos e em conformi-
dade com a legislação do país em que se efectua
a instalação.
O cabo de alimentação do gerador dispõe de um fio ama-
relo/verde, que deverá estar SEMPRE ligado à terra. Este fio
amarelo/verde NUNCA deve ser utilizado com outros condu-
tores de corrente.
Assegurar-se de que o local de instalação possui ligação à
terra e de que as tomadas de corrente se encontram em
perfeitas condições.
Instalar somente fichas homologadas conformes às normas
de segurança.
2.4 Instalação

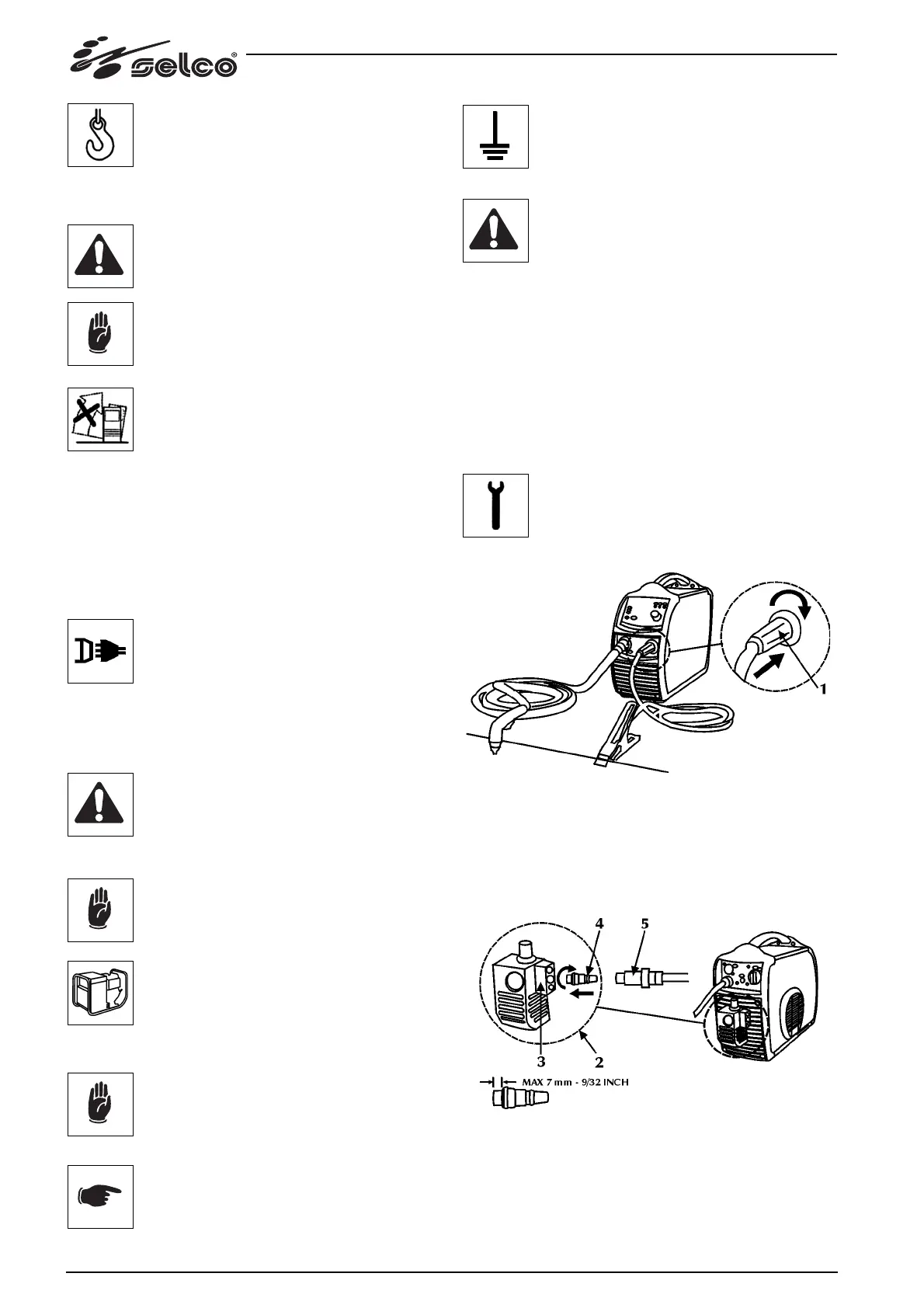

Ligação para o corte por Plasma
- Posicionar o terminal de terra na peça a cortar e assegurar
que há bom contacto eléctrico.
- Inserir a ficha (1) e rodar no sentido dos ponteiros do relógio
até fixar.
- Verificar a presença de todos os componentes do corpo da
tocha e a respectiva fixação (consultar o manual de instruções
"S45").
- Ligar a alimentação do ar comprimido, utilizando um conec-
tor adequado à tomada (4) de ar (3) da unidade filtro (2). A
pressão deve garantir pelo menos 5 bar com caudal mínimo
igual a 115 litros por minuto.
- Apertar a união no redutor de pressão.
- Ligar o tubo (5) à união (4).
