37
7 THEORETISCHE HINWEISE ZUM PLASMASCHEIDEN
Ein Gas verwandelt sich in Plasma, wenn es auf höchste Temperaturen gebracht wird und mehr oder weniger vollständig ionisiert,
wodurch es elektrisch leitfähig wird.
Obwohl das Plasma in jedem elektrischen Lichtbogen vorhanden ist, bezeichnet man mit dem Ausdruck Plasma-Lichtbogen
(PLASMA-ARC) ausschließlich Brenner zum Schweißen oder zum Schneiden, die einen elektrischen Lichtbogen verwenden, der
gezwungen wird, durch eine einschnürende Düse hindurchzugehen, um ein aus dieser Düse austretendes Gas zu erhitzen und in
Plasma zu verwandeln.

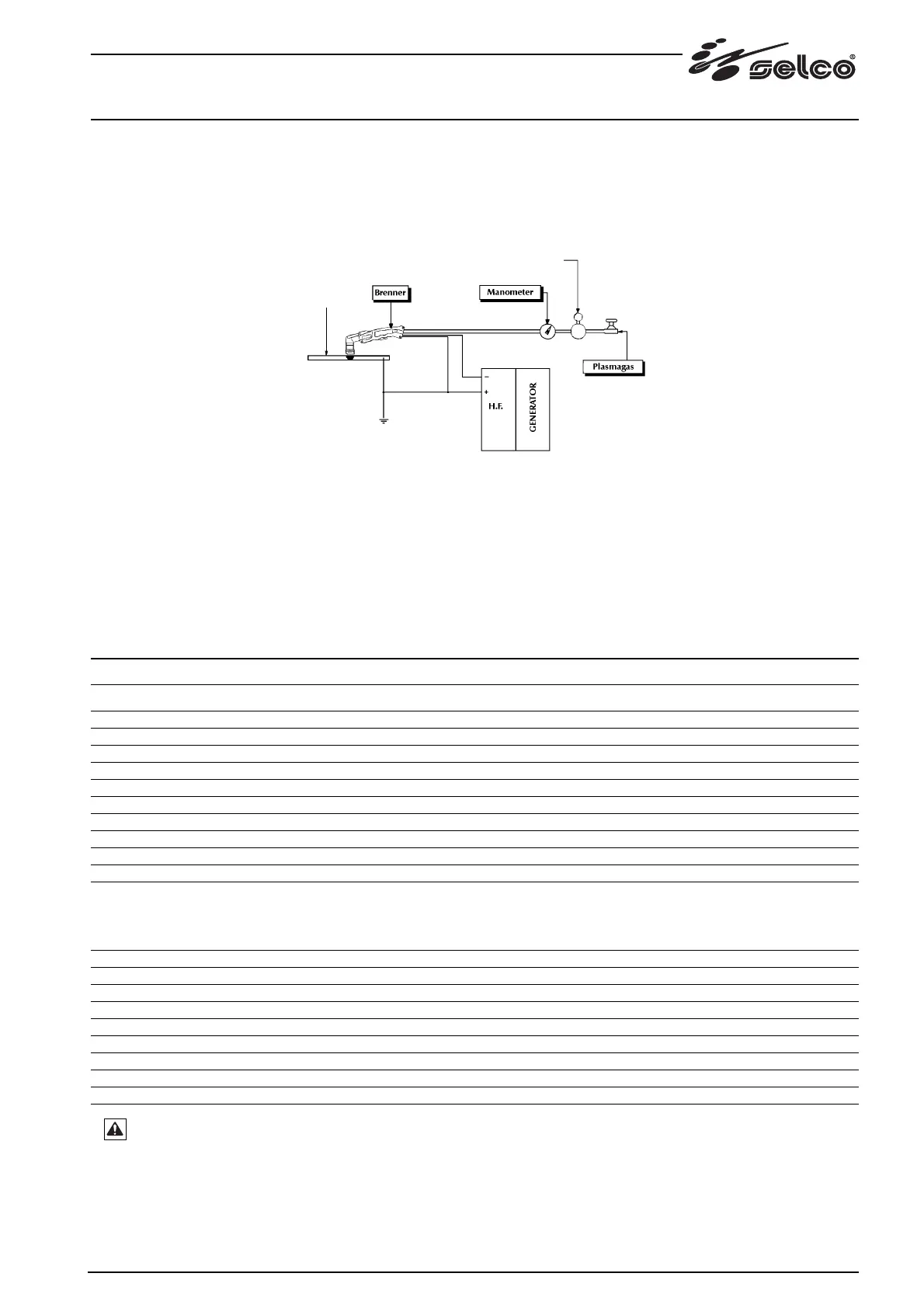

Anlage für das manuelle Plasmaschneiden
7.1 Plasmaschneideverfahren
Der Schnitt erfolgt, wenn sich der sehr heiße und durch die Brennergeometrie sehr konzentrierte Plasmabogen auf das zu schnei-
dende, leitfähige Werkstück überträgt und mit dem Generator einen elektrischen Stromkreis schließt. Zuerst wird das Material
durch die hohe Bogentemperatur geschmolzen, dann durch das aus der Düse mit hoher Geschwindigkeit austretende ionisierte
Gas entfernt.
Der Bogen kann sich in zwei Zuständen befinden: 1) übertragener Bogen: der Strom geht auf das zu schneidende Werkstück über;
2) Hilfslichtbogen oder nicht übertragener Bogen: wenn sich der Bogen zwischen Elektrode und Düse bildet.
8 TECHNISCHE DATEN
GENESIS 35
Versorgungsspannung U1 (50/60 Hz) 1x230Vac±15%
Zmax (@PCC) 8mΩ
*
Netzsicherung (träge) 16A
Kommunikation-Bus ANALOG
Max. Leistungsaufnahme (kVA) 6.2kVA
Max. Leistungsaufnahme (kW) 4.3kW
Leistungsfaktor PF 0.7
Wirkungsgrad (μ) 80%
Cosϕ 0.99
Max. Stromaufnahme I1max 26.9A
Effektivstrom I1eff 17A
Nutzungsfaktor (40°C)
(x=40%) 35A
(x=60%) 30A
(x=100%) 25A
Arbeitsbereich I2 20-35A
Leerlaufspannung Uo 253Vdc
Schutzart IP IP23S
Isolationsklasse H
Abmessungen (LxBxH) 410x150x330 mm
Gewicht 8.4 kg.
Konstruktionsnormen EN 60974-1/EN 60974-7/EN 60974-10
Versorgungskabel 3x2.5 mm2
Länge des Versorgungskabel 2 mt
* Die Anlage entspricht der Norm EN/IEC 61000-3-12, wenn die maximal zulässige Netzimpedanz an der Schnittstelle zum öffentlichen Netz
(Netzübergabestelle) kleiner oder gleich dem festgelegten Wert Zmax ist. Wenn sie an ein öffentliches Niederspannungsversorgungsnetz
angeschlossen wird, liegt es in der Verantwortung des Installateurs oder Betreibers der Anlage sicherzustellen, dass die Anlage angeschlossen
werden darf, indem, falls notwendig, der Netzbetreiber konsultiert wird.
WERKSTÜCK
DRUCKMINDERER
