2.1 Modalità di sollevamento, traspor-
to e scarico
- L’impianto è provvisto di un manico che ne permette la movi-
mentazione a mano.
Non sottovalutare il peso dell'impianto, vedi
caratteristiche tecniche.
Non far transitare o sostare il carico sospeso
sopra a persone o cose.
Non lasciare cadere o appoggiare con forza l'im-
pianto o la singola unità.
2.2 Posizionamento dell’impianto
Osservare le seguenti norme:
- Facile accesso ai comandi ed ai collegamenti.
- Non posizionare l’attrezzatura in ambienti angusti.
- Non posizionare mai l’impianto su di un piano con inclinazio-
ne maggiore di 10° dal piano orizzontale.
- Collocare l’impianto in un luogo asciutto, pulito e con venti-
lazione appropriata.
- Proteggere l’impianto contro la pioggia battente e contro il
sole.
2.3 Allacciamento
Il generatore è provvisto di un cavo di alimentazione per l’allac-
ciamento alla rete.
L’impianto può essere alimentato con:
- 230V monofase
ATTENZIONE: per evitare danni alle persone o all’im-
pianto, occorre controllare la tensione di rete selezio-
nata e i fusibili PRIMA di collegare la macchina alla
rete. Inoltre occorre assicurarsi che il cavo venga col-
legato a una presa fornita di contatto di terra.
Il funzionamento dell’apparecchiatura è garantito
per tensioni che si discostano fino al ±15% dal
valore nominale.
E’ possibile alimentare l’impianto attraverso un
gruppo elettrogeno purchè questo garantisca una
tensione di alimentazione stabile tra il ±15% rispet-
to al valore di tensione nominale dichiarato dal
costruttore, in tutte le condizioni operative possibi-
li e alla massima potenza erogabile dal generatore.
Di norma, si consiglia l’uso di gruppi elettrogeni
di potenza pari a 2 volte la potenza del generato-
re se monofase e pari a 1.5 volte se trifase.
Si consiglia l’uso di gruppi elettrogeni a controllo
elettronico.
Per la protezione degli utenti, l’impianto deve esse-
re correttamente collegato a terra. Il cavo di alimen-
tazione è provvisto di un conduttore (giallo - verde)
per la messa a terra, che deve essere collegato ad
una spina dotata di contatto a terra.
L'impianto elettrico deve essere realizzato da
personale tecnico in possesso di requisiti tecni-
co-professionali specifici e in conformità alle
leggi dello stato in cui si effettua l'installazione.
Il cavo rete del generatore è fornito di un filo giallo/verde,
che deve essere collegato SEMPRE al conduttore di prote-
zione a terra. Questo filo giallo/verde non deve MAI essere
usato insieme ad altro filo per prelievi di tensione.
Controllare l'esistenza della "messa a terra" nell'impianto
utilizzato ed il buono stato della presa di corrente.
Montare solo spine omologate secondo le normative di
sicurezza.

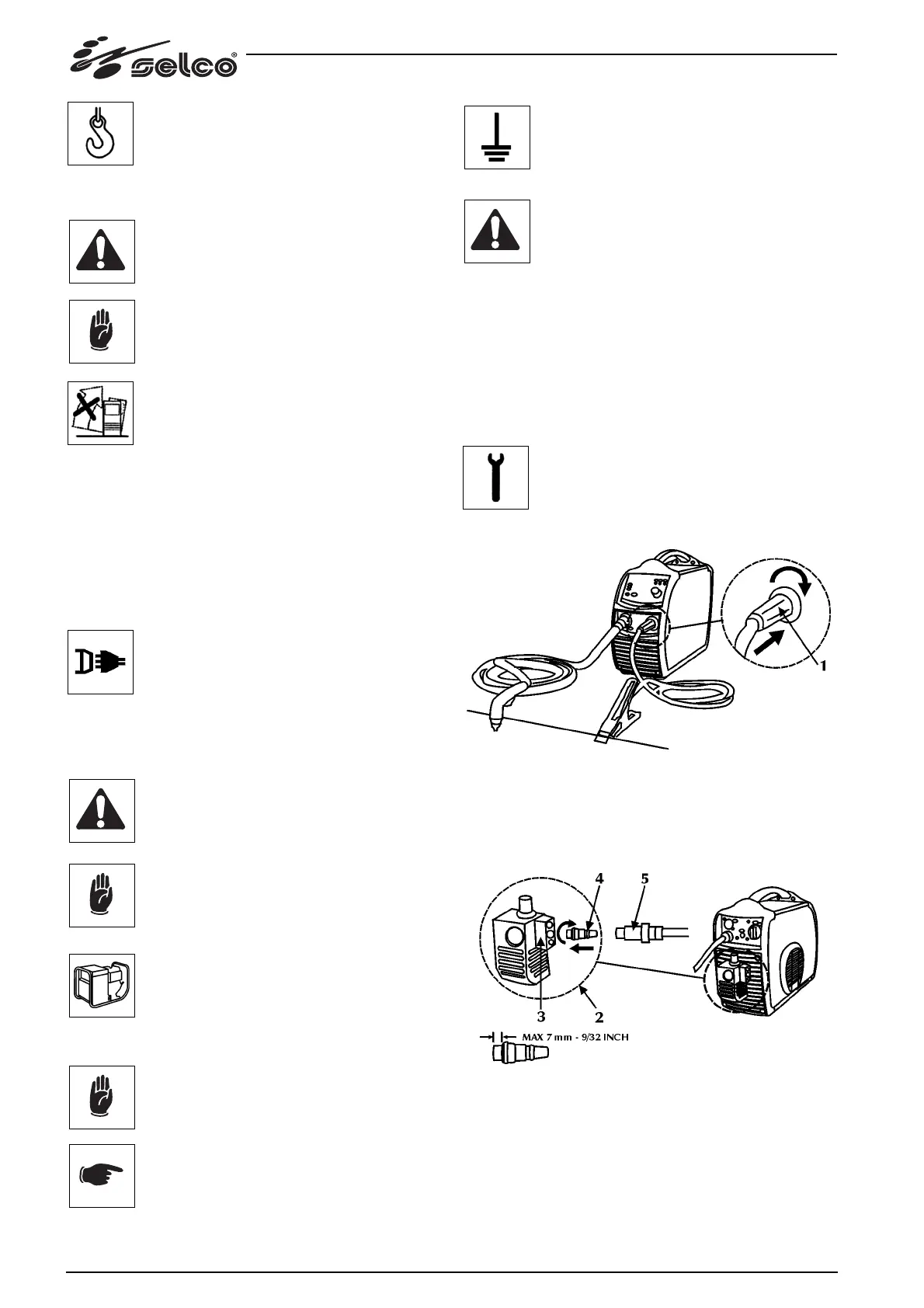

2.4 Messa in servizio
Collegamento per il taglio al Plasma
- Posizionare la pinza di massa sul pezzo da tagliare e assicurar-
si che vi sia un buon contatto elettrico.
- Inserire la spina (1) e ruotare in senso orario fino al completo
fissaggio delle parti.
- Verificare la presenza di tutte le componenti del corpo torcia
e il loro fissaggio (consultare il manuale d'uso "S45").
- Collegare l'alimentazione dell'aria compressa tramite oppor-
tuno raccordo (4) alla presa aria (3) dell’unità filtro (2). La
pressione deve garantire almeno 5 bar con portata minima
pari a 115 litri al minuto.
- Avvitare il raccordo sul riduttore di pressione.
- Innestare il tubo (5) sul raccordo (4).
8
