SELFSAT SNIPE AIR User Manual

FRENCH - 7

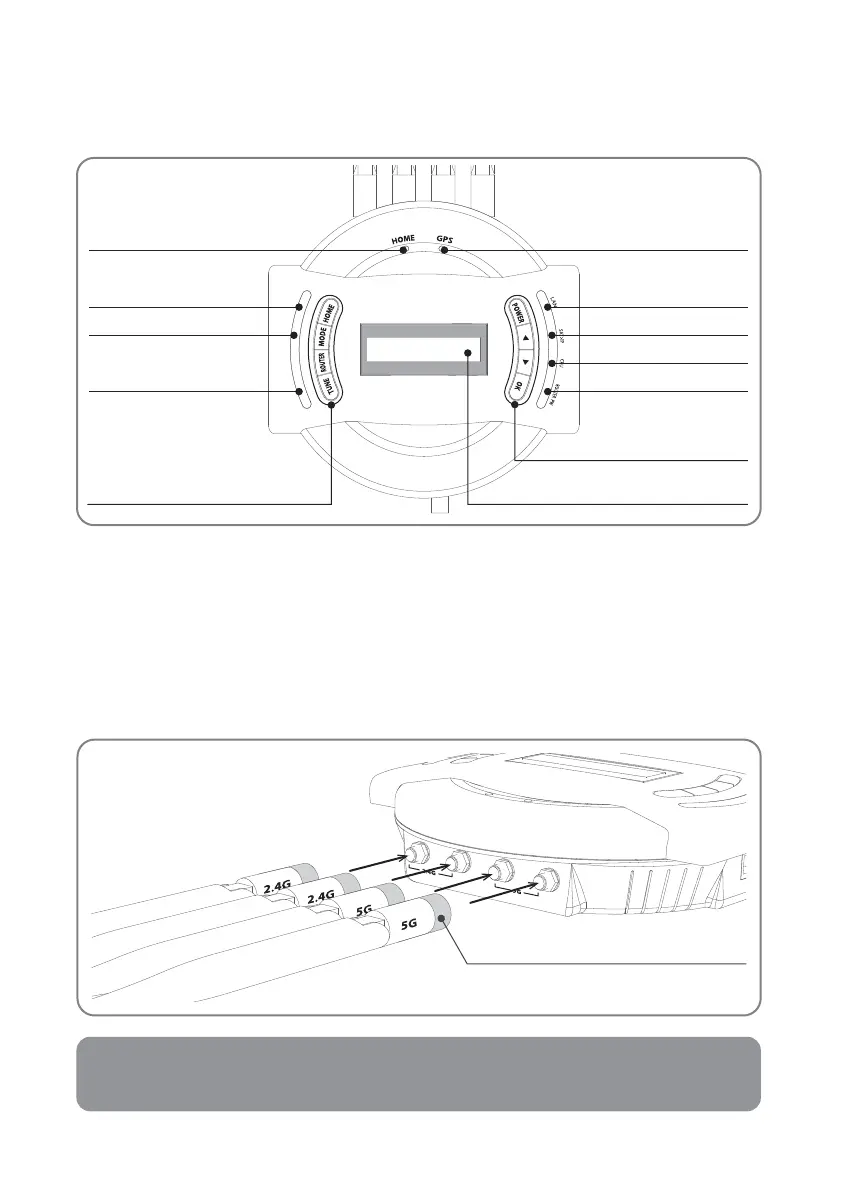

3-2. Functional description
Rappelez-vous, s’il vous plait, que l’antenne WI-FI ne devrait pas être placée derrière ou au-dessous d’un matériel
métallique afin de ne pas réduire ses performances.
NOTE
Préparer quatre (4) des antennes WI-FI à assembler au contrôleur
Vérifier la gamme WI-FI imprimée, 5G ou 2.4G, au bas de l’antenne et sur le côté supérieur du
contrôleur à correspondre
Placer et faire tourner chaque antenne à assembler au contrôleur
Tenir le bas de chaque antenne et faire tourner en serrant jusqu’à la fin pour un assemblage ferme
a.
b.
c.
d.
Assembler la commande de l’antenne WI-FI
LED de POSITION D'ORIGINE (HOME)
LED de communication
LED de Chèque NID
LED de Message d'erreur
Bouton - HOME, MODE, SET, TUNE
LED de état du GPS
LED statut LAN
SAT>IP LED
CPU LED
Routeur d’alimentation LED
Bouton - POWER, Arrows, OK
LCD de l’écran
Tenez le bas de l'antenne et tourner serré

SELFSAT SNIPE AIR Specifications

General

Gain	33.7 dBi
Polarization	Horizontal/Vertical polarization
Elevation angle range	-15 - 90 °
Input frequency range	10.7 - 12.75 GHz
Output frequency range	950 - 2150 MHz
Product color	White
Operating temperature (T-T)	-20 - 60 °C
Quantity	1

Weight and Dimensions

Depth	192 mm
Width	515 mm
Height	355 mm
Weight	10900 g
