SELFSAT SNIPE AIR User Manual

FRENCH - 18
※ Direction de montage
Silicone
Câble du SAT>IP LAN
Câble du récepteur, 12m - Gris
clé Allen
Contrôleur bras de xation
Câble du Contrôleur, 12m - Noire
Contrôleur
Bande de frottement
M6 × 15(8) , M4 × 16(2) , M4 ×20(10)
Plaque de xation
Adaptateur allume-cigarettes (Cable d'alimentation)
Nettoyeur
Perceuse
Foret 2mm, foret plus de 20mm
Support de câble & Presse-étoupe

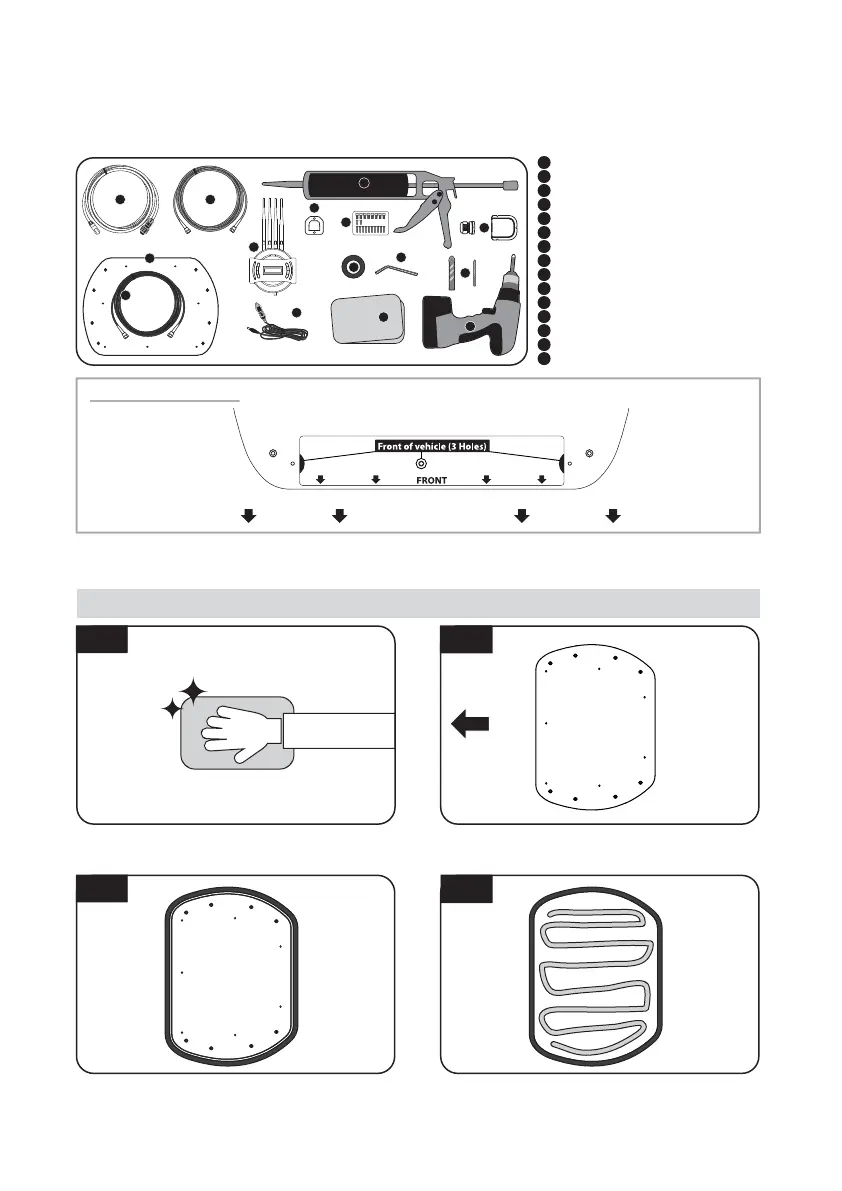

9-2. L'équipement pour l'installation
1
4
32
5
7
8
11
12
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
9
13
14
15
6
10
Direction de conduite
9-3. Instruction pour l'installation
A. Installation Plaque de xation sur le toit du véhicule
Appliquez de la silicone en laissant un jeu de
2cm de la Plaque de xation
Fixez la Bande de frottement autour de la Plaque
de xation en sortant des bords de 5mm
A-4
A-2
FRONT
Nettoyer la surface avec un chion
A-3
A-1
Localiser l’emplacement de la Plaque de
xation sur le toit du véhicule

SELFSAT SNIPE AIR Specifications

General

Gain	33.7 dBi
Polarization	Horizontal/Vertical polarization
Elevation angle range	-15 - 90 °
Input frequency range	10.7 - 12.75 GHz
Output frequency range	950 - 2150 MHz
Product color	White
Operating temperature (T-T)	-20 - 60 °C
Quantity	1

Weight and Dimensions

Depth	192 mm
Width	515 mm
Height	355 mm
Weight	10900 g
