1. Introduzione
Queste istruzioni riguardano la versione SMART3G-D2 e SMART3G-D3; devono essere osser-
vate in aggiunta alle avvertenze riportate nel manuale d’uso fornito dal costruttore e relativo
ai rivelatori della serie SMART3G.
Il display a 4 digit non solo permette una lettura locale della concentrazione di gas rilevata,
ma anche il controllo della taratura dello strumento e la modifca delle soglie di allarme. 5
LED identicano lo stato del rilevatore e altri 4 LED intelligenti illuminano la corona circolare
attorno al display a seconda dello stato in cui si trova il rilevatore.
Il display è inoltre equipaggiato con 3 relè di cui uno sempre associato al fault e due associati
a due soglie di allarme.
Tabella 1) Caratteristiche tecniche
Alimentazione 12-24 Vdc
Display 4 digit a 7 segmenti
Indicazioni visive 5 LED di stato 4 LED intelligenti
Uscite 3 relè dic ui uno associato al fault e due alle soglie di allarme
Portata contatti relè 1.0 A a 30 Vdc
Assorbimento 18 mA a 24 Vdc
Dimensioni D: 70 mm

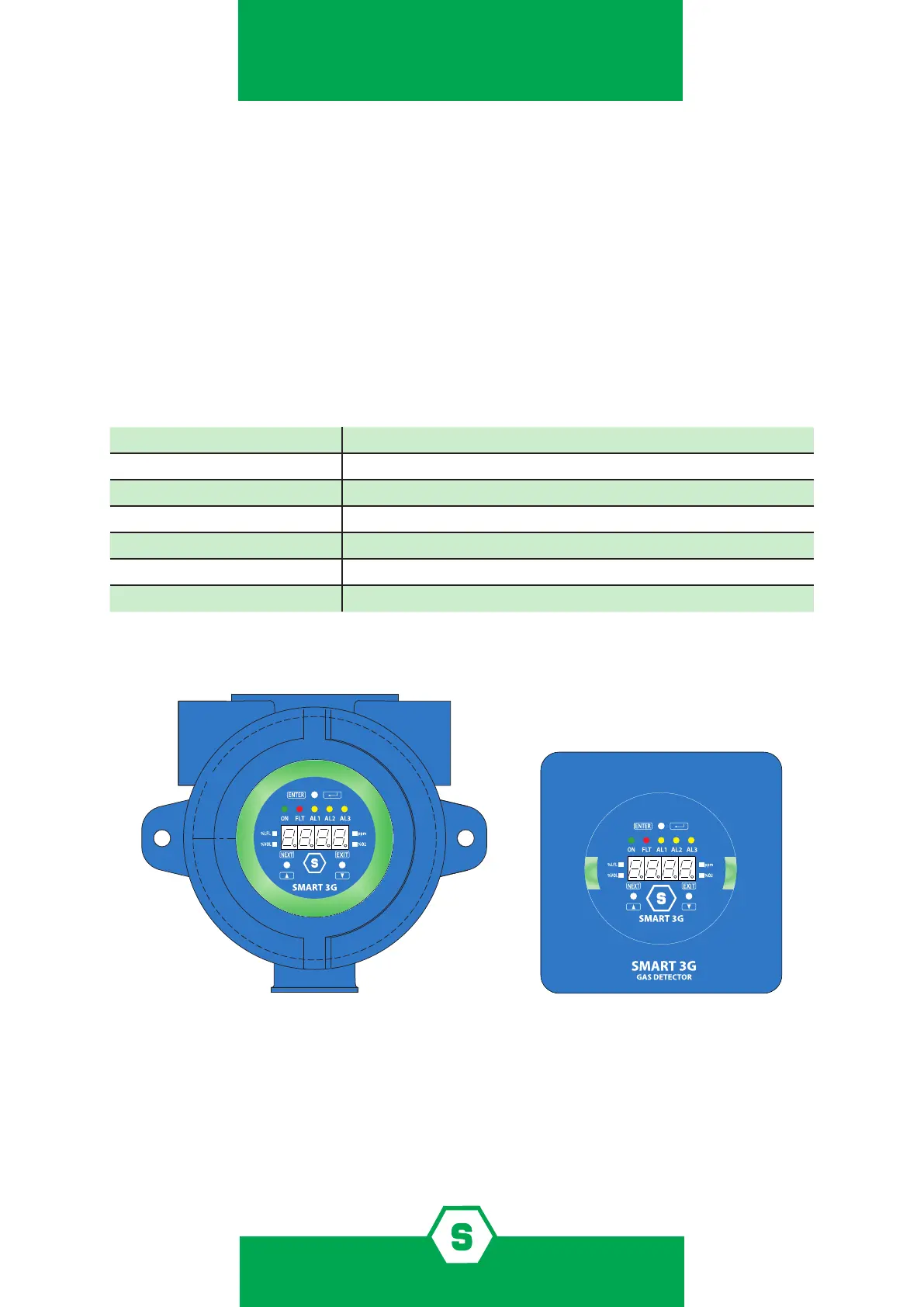

Figura 1) SMART3G-D2 (sinistra) e SMART3G-D3 (destra).
