56
PG-B10S

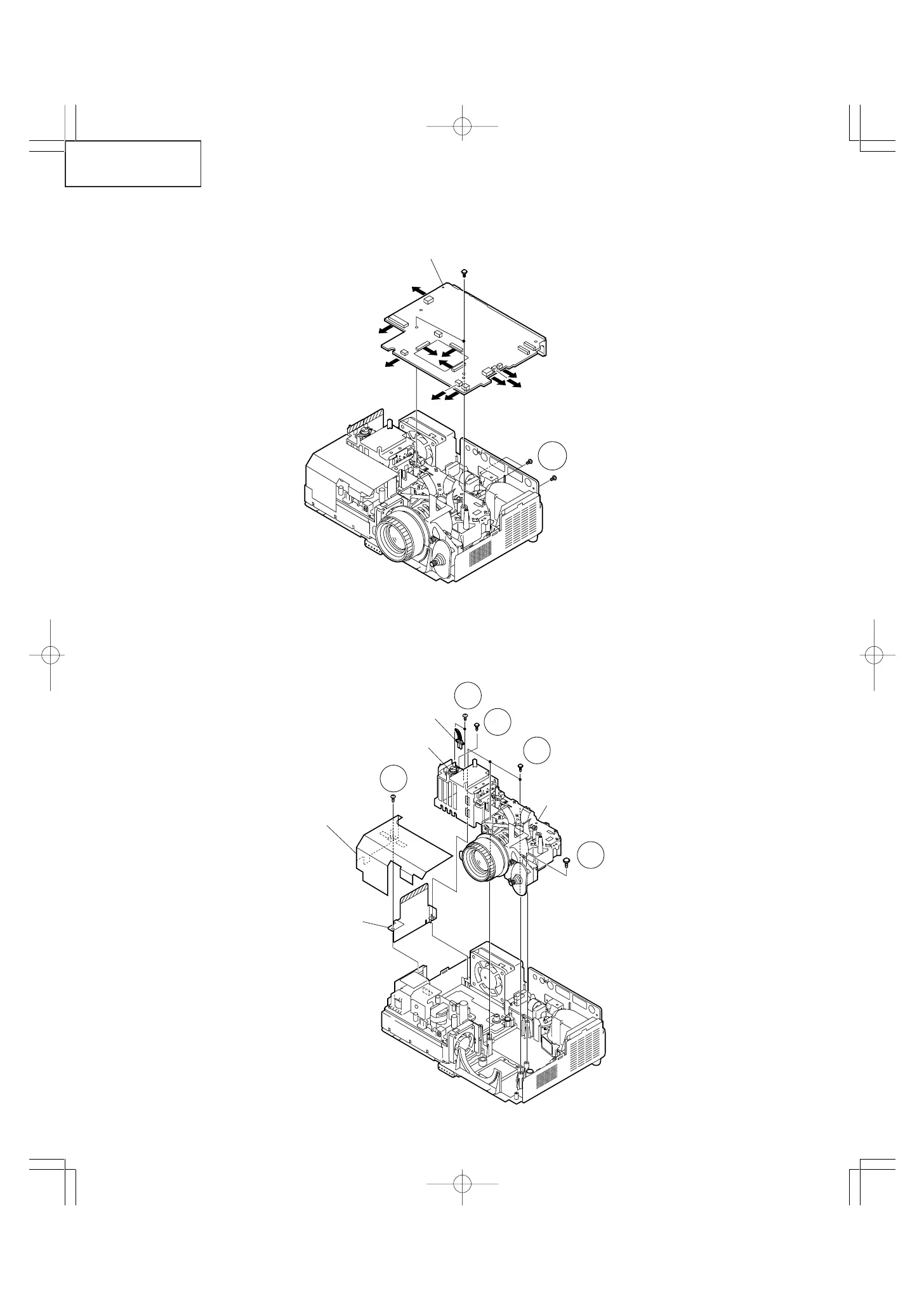

3. Entfernen der Hauptplatine
3-1. Die beiden Sicherungsschrauben von der Hauptplatineneinheit losdrehen, dann die Hauptplatineneinheit
entfernen.
4. Entfernen des Objektivs
4-1. Die beiden Arretierschrauben von der Lampenfassung losdrehen, dann die Lampenfassung abnehmen.
4-2. Die Arretierschraube vom Bimetall losdrehen und das Bimetall entfernen.
4-3. Die fünf Arretierschrauben von der Optikeinheit losdrehen, dann die Optikeinheit, die Seitenblende und die
Isolationsplatine entfernen.
Hauptplatine
3-1
[FD]
[EA]
[FA]
[SP]
[TI]
[FB]
[RP]
[GP]
[RP]
[LF]
[TH]
4-3
4-2
4-3
4-3
4-1
Lampenfassung
Bimetall
Optikeinheit
Seitenblende
Isolationsplatine
