55
PG-B10S

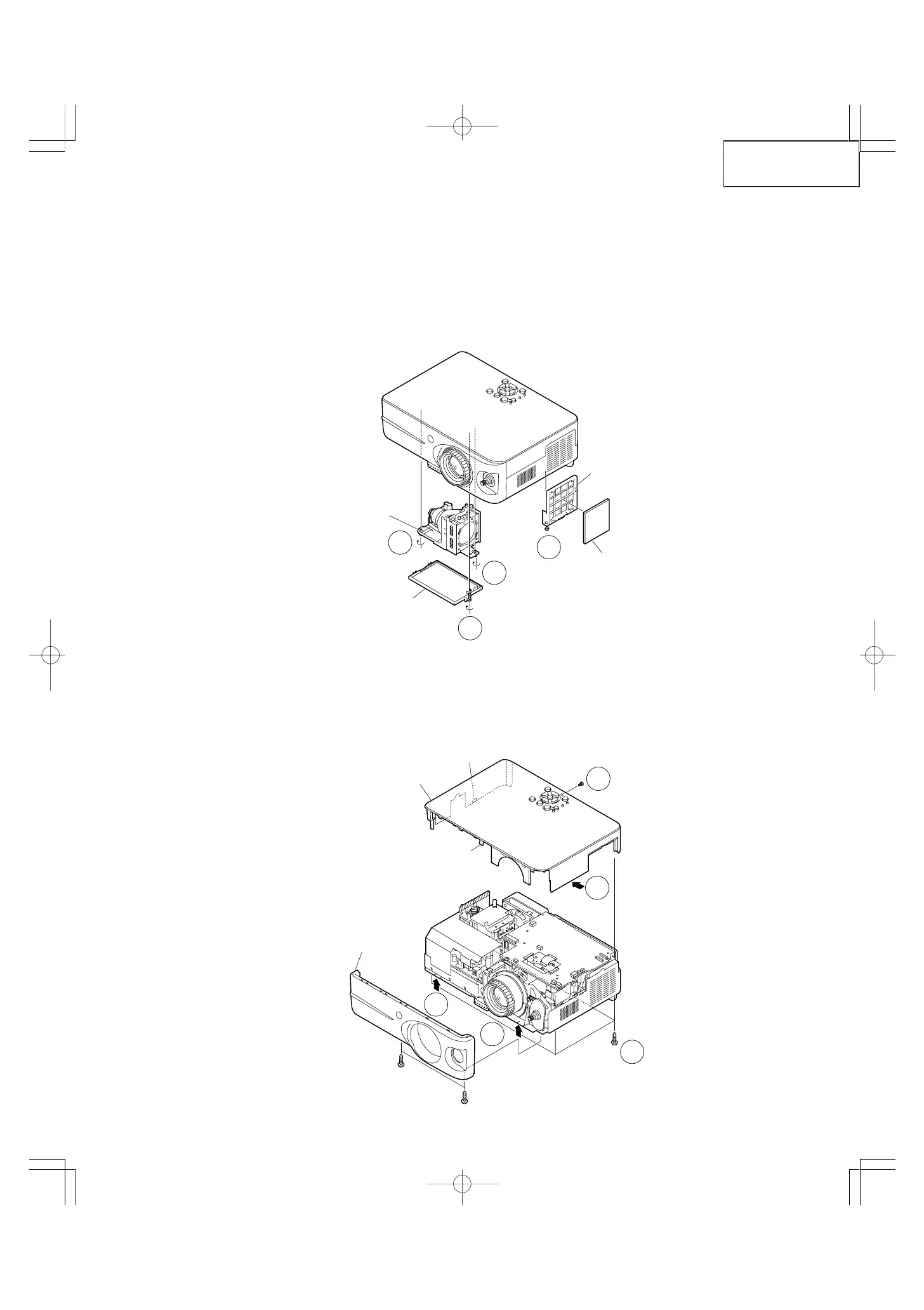

2. Entfernen des vorderen und oberen Gehäuseteils
2-1. Die sieben Arretierschrauben vom vorderen und oberen Gehäuseteil losdrehen.
2-2. Die rechte Seite des oberen Gehäuseteils anheben, dann die Haken vorne und links am oberen Gehäuseteil
aushaken. Danach das obere Gehäuseteil abnehmen.
2-3. Die pfeilmarkierten Haken aushaken, dann das vordere Gehäuseteil abnehmen.
ENTFERNEN DER HAUPTTEILE
1. Entfernen der Lampeneinheits- und der Filtereinheitsabdeckung
1-1. Die Sicherungsschraube von der Lampeneinheitsabdeckung losdrehen, dann die Lampeneinheitsabdeckung
entfernen.
1-2. Die beiden Sicherungsschrauben von der Lampeneinheitsabdeckung losdrehen, dann die
Lampeneinheitsabdeckung entfernen.
1-3. Die beiden Sicherungsschrauben von der Filterabdeckung losdrehen, dann die Filterabdeckung entfernen.
1-2
1-2
1-3
1-1
Lampeneinheitsabdeckung
Luftfilter
Filterabdeckung
Lampeneinheit
2-2
2-2
2-1
2-3
2-3
Oberes Gehäuseteil
Haken
Haken
Vorderes Gehäuseteil
